钢管结构越野休闲车底盘车架总成

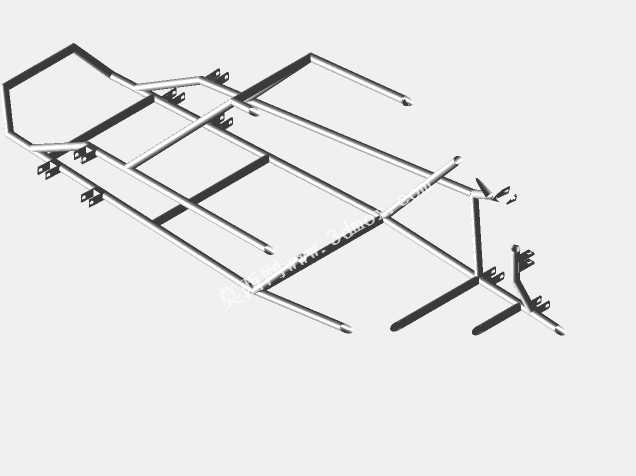

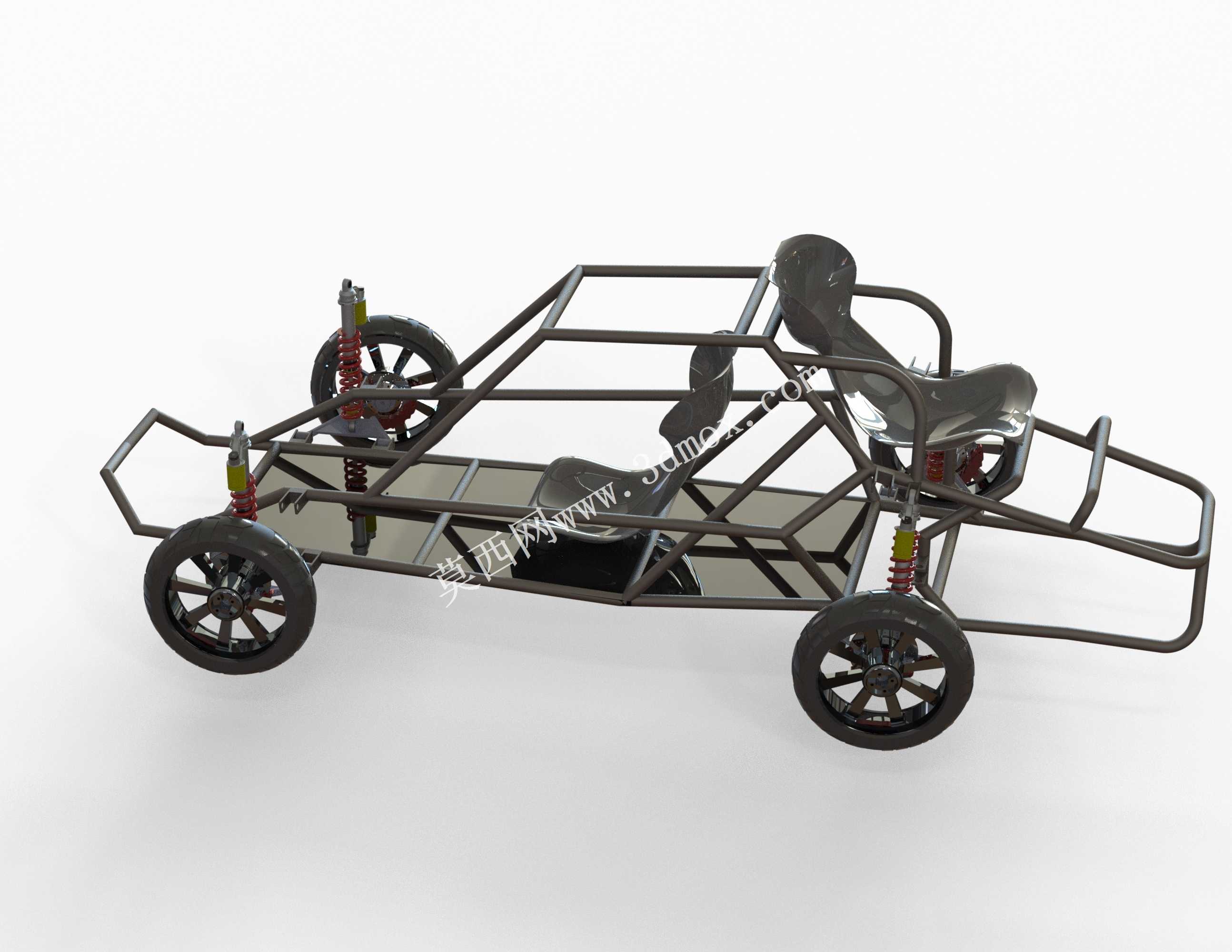

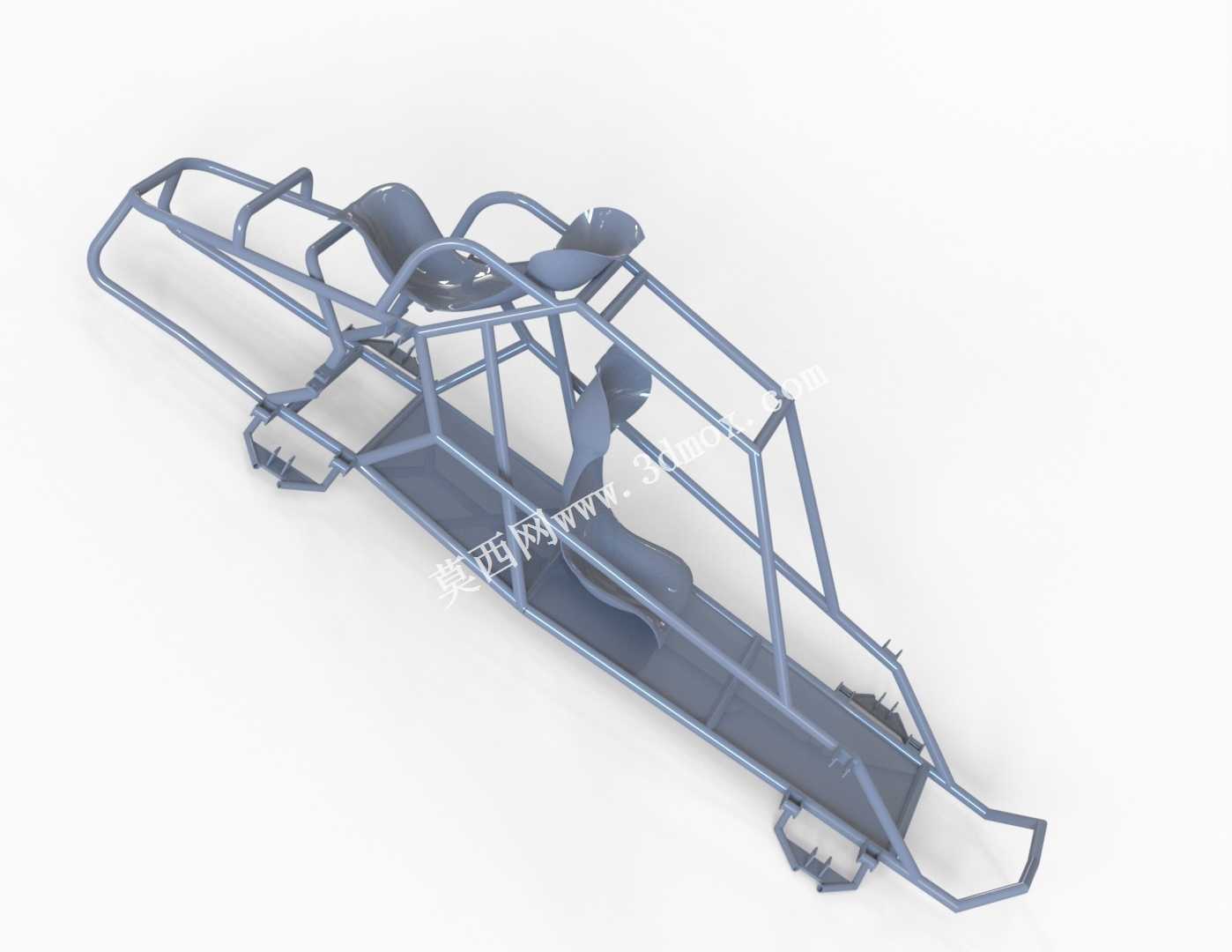

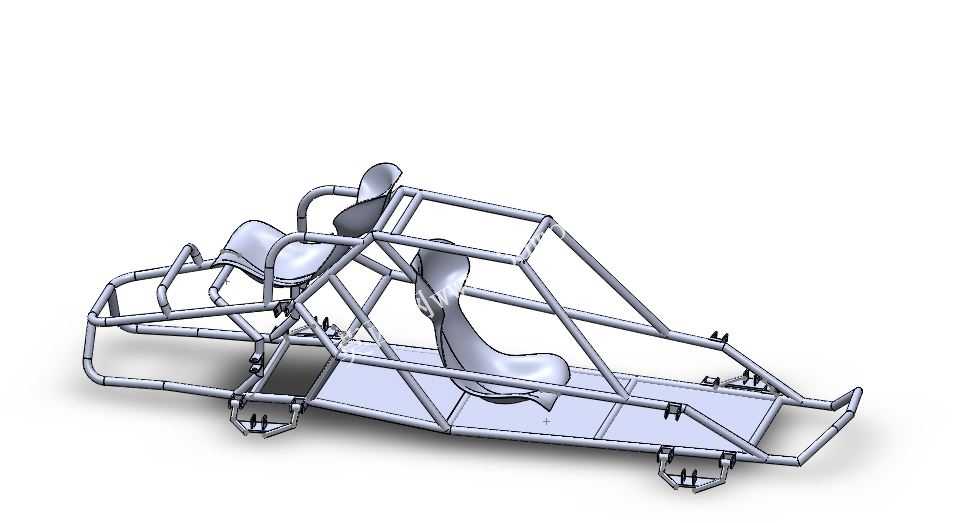

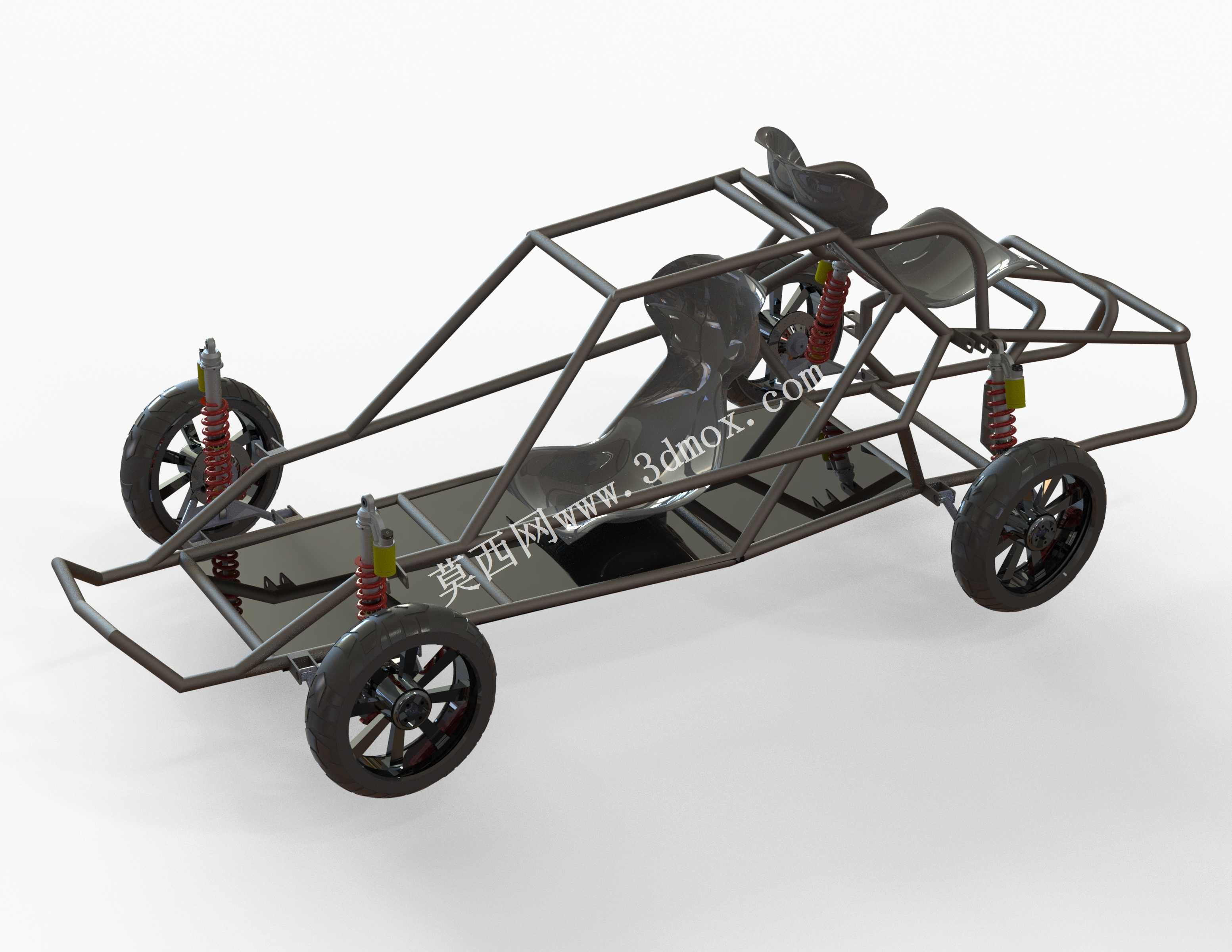

该钢管结构底盘主要面向非道路场景的休闲越野、户外场地游乐、短途特种通行等应用场景，可作为小型越野卡丁车、全地形休闲代步车、场地观光车的基础承载平台，能够适配非铺装路面、砂石场地、林间小径等复杂通行环境，为上层车身结构、动力系统、操控部件提供稳定的安装承载基础。从实际用途来看，该底盘承担了整车全部载荷的传递功能，行驶过程中路面带来的冲击载荷、驾乘人员的重量、搭载动力与储能部件的重量，都通过车架的管梁结构完成分散传递，同时为悬架系统、转向机构、车轮总成提供精准的安装定位基准，保证整车行驶过程中的姿态稳定。在功能特性层面，该底盘采用外露式管桁架空间结构，没有传统承载式车身的封闭舱体遮挡，所有安装点位直观可见，便于后续改装调整；前后悬架均采用螺旋弹簧搭配阻尼减震器的结构，能够有效缓冲非铺装路面的颠簸冲击，四轮独立的安装位预留了足够的跳动行程，避免车轮在起伏路面出现悬空打滑的问题；车架前部设计了突出的防撞缓冲结构，发生低速碰撞时可通过管梁的形变吸收冲击能量，保护驾乘区域的结构完整性；座舱区域预留了三个座椅的安装空间，可满足多人驾乘的布局需求，管梁的排布避开了驾乘人员的腿部、头部活动空间，不会对正常驾乘操作造成干涉。从设计思路来看，该底盘优先考虑结构强度与轻量化的平衡，所有承力管梁均采用空间三角形桁架结构排布，在不额外增加管壁厚度的前提下大幅提升整体抗扭、抗弯强度，相比同承载能力的板式车架重量降低近四成；悬架安装点的位置经过反复校核，保证减震器的工作角度始终处于最优区间，避免侧向力对减震器寿命造成影响；车轮的转向角度预留充足，可满足狭小场地内的灵活转向需求，最小转弯半径适配小型场地的通行要求。在外形尺寸与安装边界层面，该底盘整体宽度控制在1.6米以内，轴距适配小型休闲车的布局要求，整体离地间隙高于普通民用车辆，能够适应起伏较大的路面条件；所有外接部件的安装位均采用标准化的连接点位，动力系统可根据需求适配小型燃油发动机或者电驱动总成，转向机构、制动部件的安装空间预留充足，不需要对主车架进行二次切割焊接即可完成总装，车架上部的管梁平面可直接固定玻璃钢或者金属材质的车身覆盖件，座舱底部的平板结构可直接铺设地板与脚踏机构，大幅降低后续整车装配的适配难度。
