带助推器的天地往返航天运载器结构设计

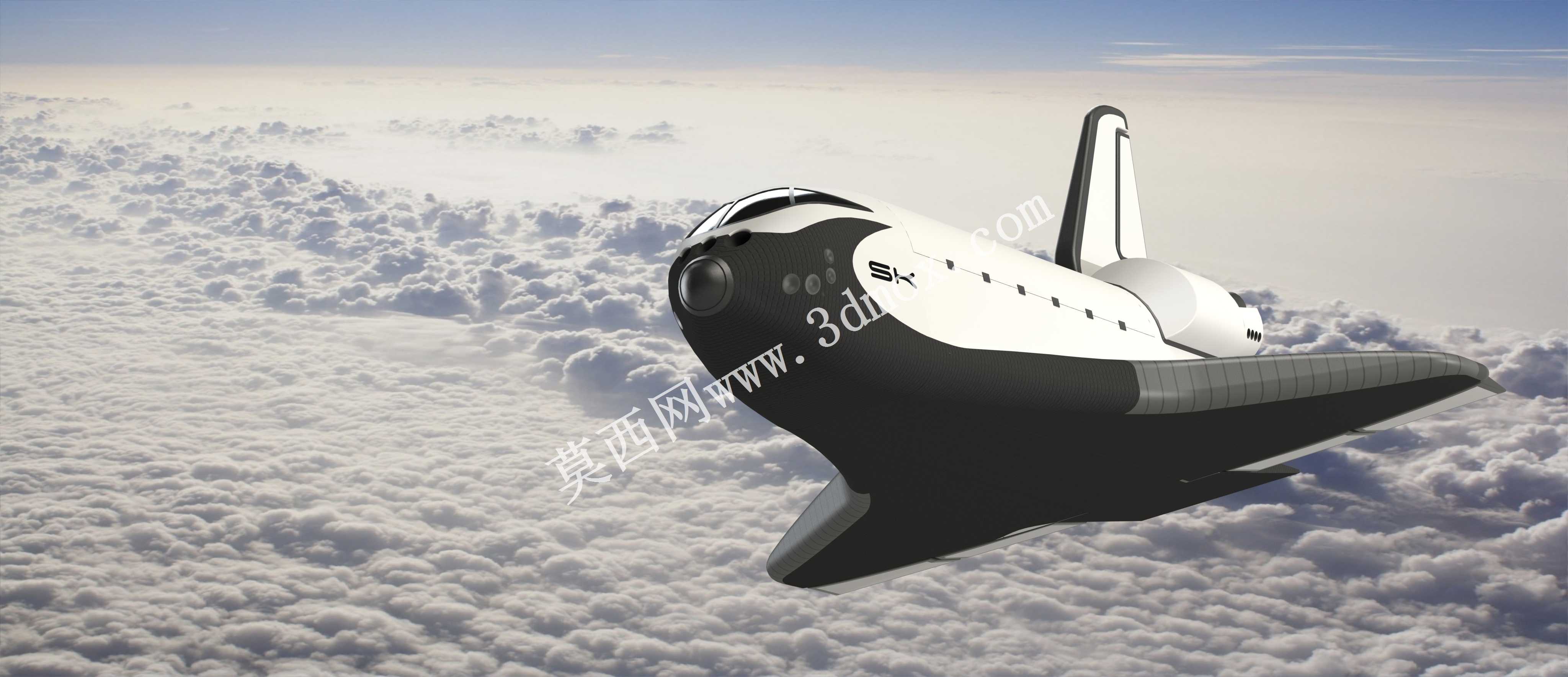

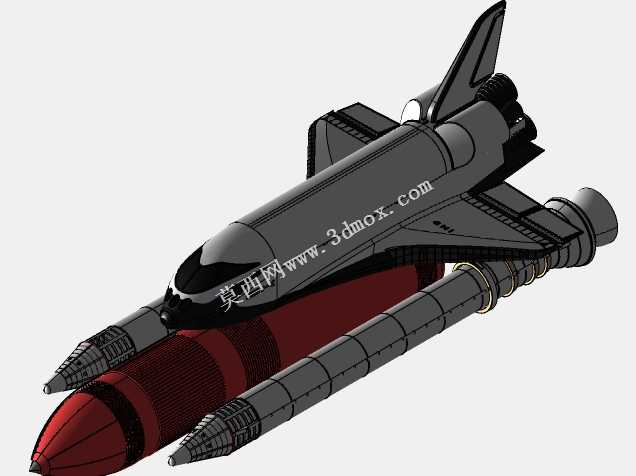

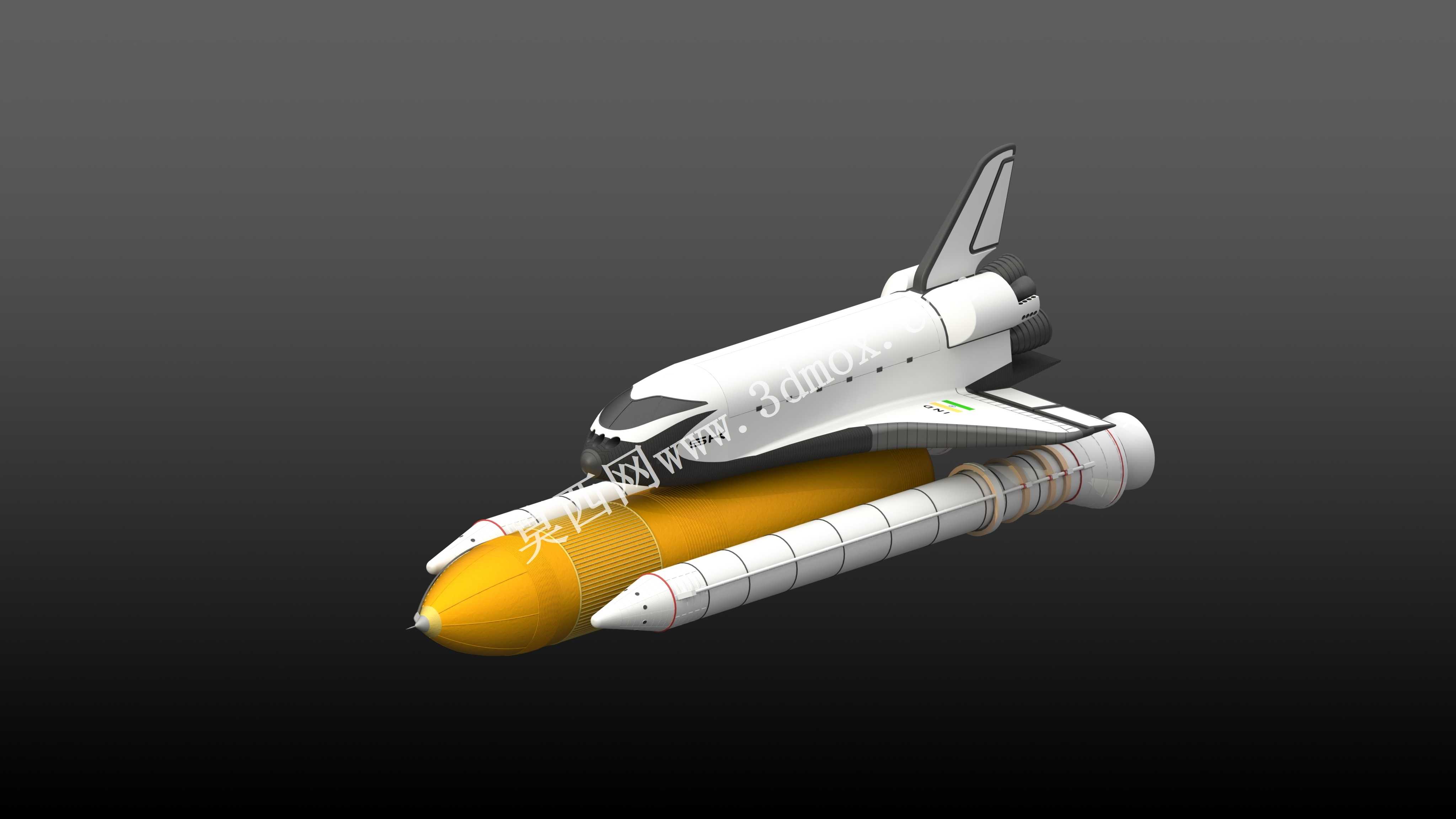

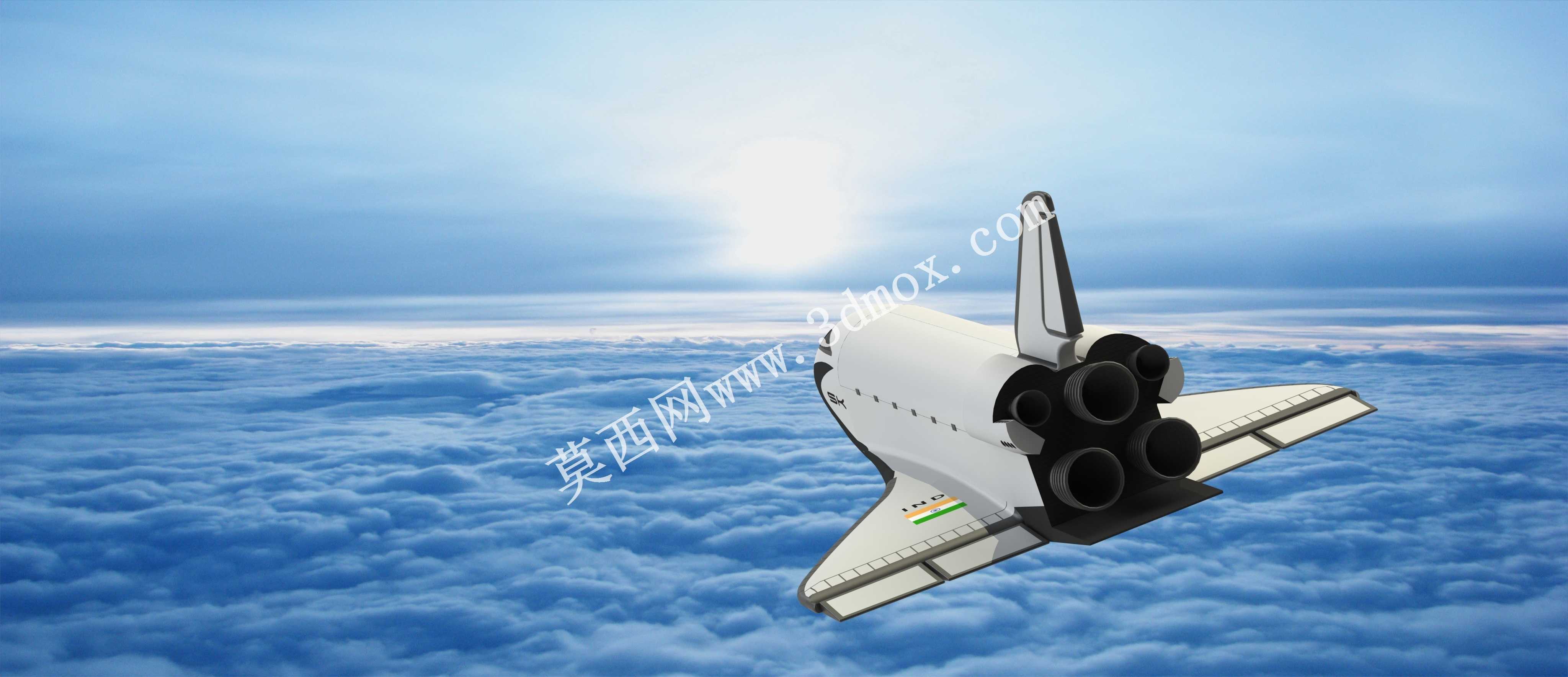

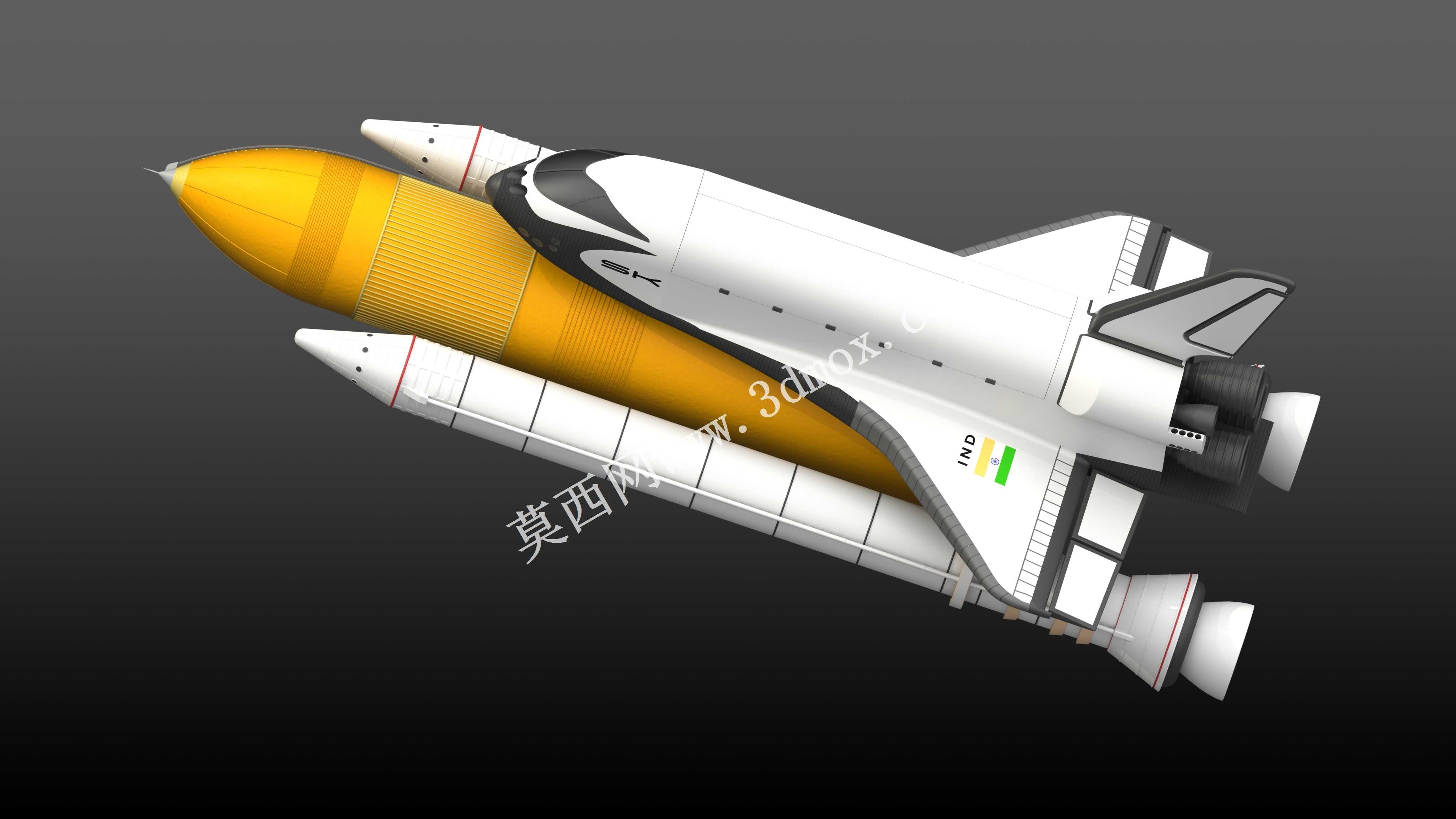

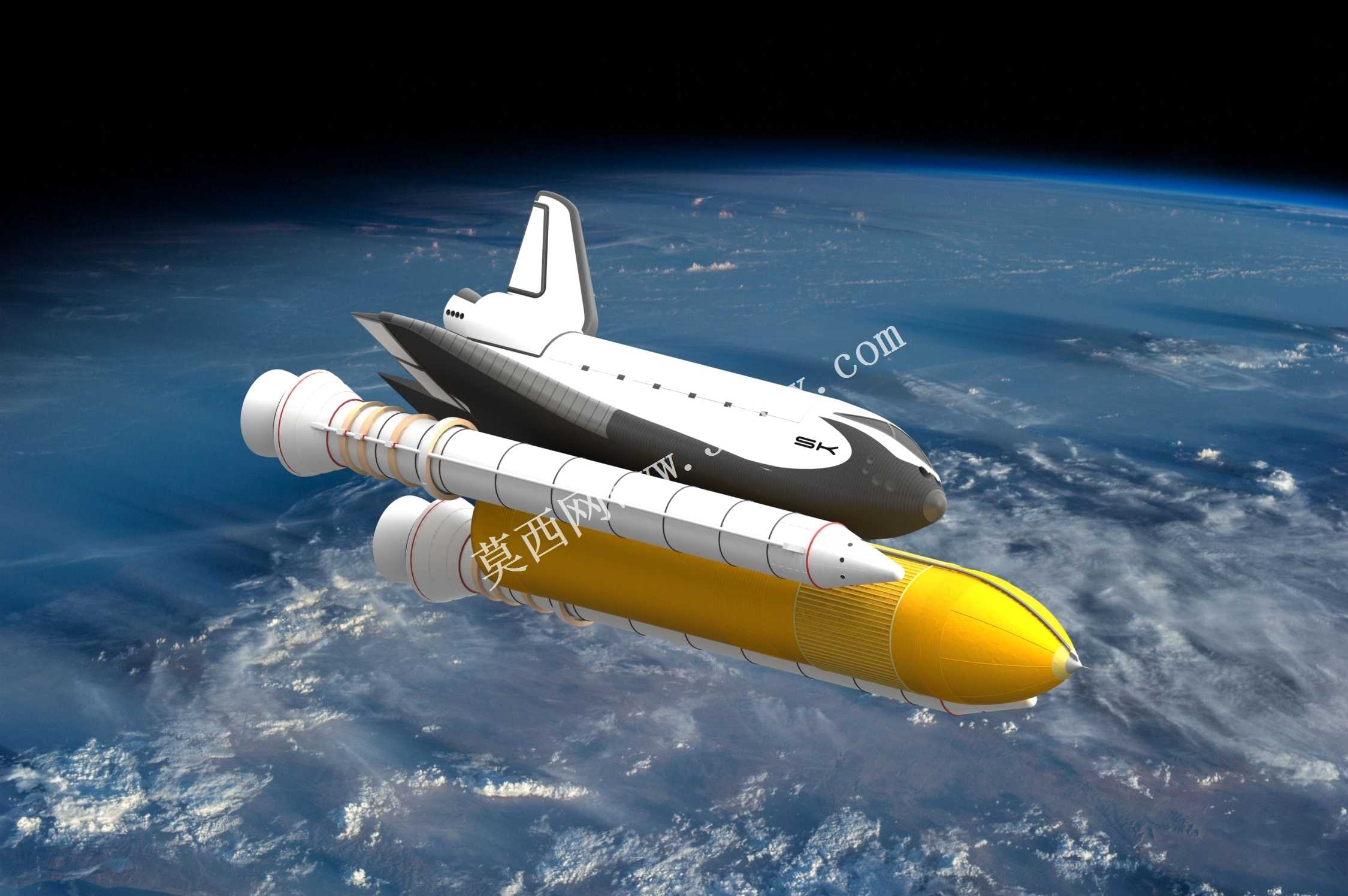

该航天运载器主要面向航天发射场的天地往返运输场景，承担近地轨道载荷投送、空间站人员物资补给、在轨航天器维护等核心任务，是可重复使用航天运输体系的核心载体，区别于一次性运载火箭，其轨道器可在完成任务后滑翔返回地面，经检修后再次执行发射任务，能够大幅降低单位载荷的入轨成本。整套运载系统采用串联+并联的组合布局，核心分为轨道器、外燃料箱、两枚固体火箭助推器三个部分，整体气动布局经过多轮风洞试验迭代优化，能够同时满足发射阶段高速爬升的气动稳定性、在轨飞行的空间环境适应性、返回阶段大气层内高超声速滑翔的操控需求。轨道器采用翼身融合的升力体设计，机头位置做钝头化处理以缓解再入阶段的气动热冲击，机身中部设置大容积货舱用于搭载载荷，尾部配备主发动机与轨道机动发动机，机翼采用大后掠三角翼布局，兼顾高超声速飞行的减阻需求与低速滑翔阶段的升力要求，垂尾设置在机身尾部上方，保障跨声速飞行阶段的航向稳定性。外燃料箱采用尖头圆柱段+尾段收敛的流线型设计，是整套系统发射阶段的核心燃料储箱，挂载于轨道器腹部位置，为轨道器主发动机提供推进剂供给，其外形与轨道器、助推器的贴合面做了适配修型，减少发射阶段的气动干扰阻力。两枚固体火箭助推器对称挂载在外燃料箱两侧，助推器头部做锥形修型，柱段设置多道连接环与外燃料箱实现刚性连接，发射阶段提供主要起飞推力，在燃料耗尽后可通过降落伞系统回收检修，实现重复使用。整套系统的安装边界充分考虑发射台适配需求，助推器尾部与发射台支撑机构的连接点位做了标准化设计，轨道器与外燃料箱的连接结构采用可分离式设计，入轨过程中可按照飞行时序依次完成助推器分离、外燃料箱分离动作，各分离面的间隙控制经过精准校核，避免分离过程中发生结构碰撞。设计过程中重点平衡了结构强度与整机重量的关系，在气动载荷集中的机头、机翼前缘、连接机构位置做了局部加强，同时在非承力区域采用轻量化结构设计，提升整套系统的载荷投送效率，各部件的外形曲面均做连续顺滑处理，减少飞行过程中的紊流干扰，保障各飞行阶段的姿态稳定可控。
