数控绘图仪用弹簧加载记号笔支撑载架

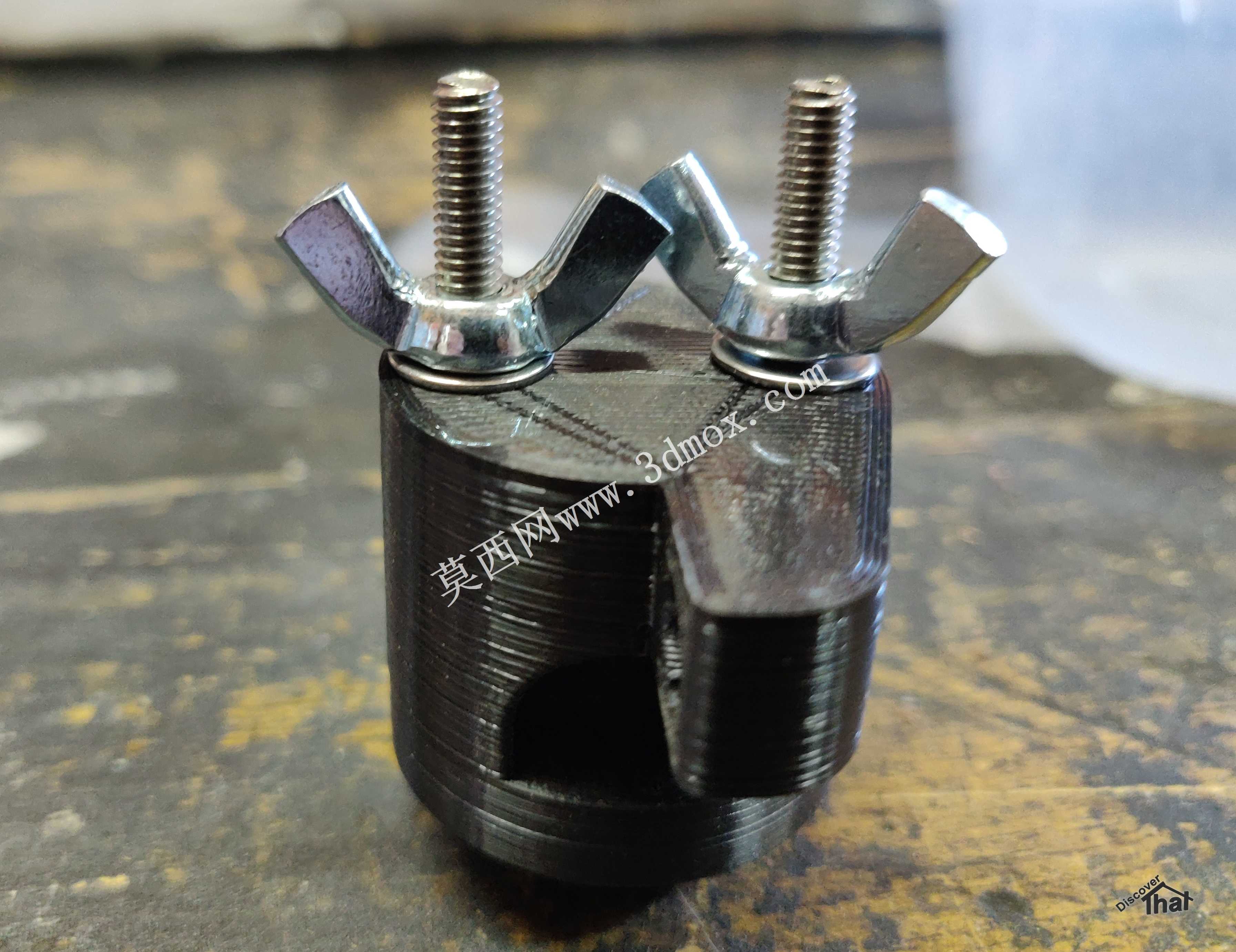

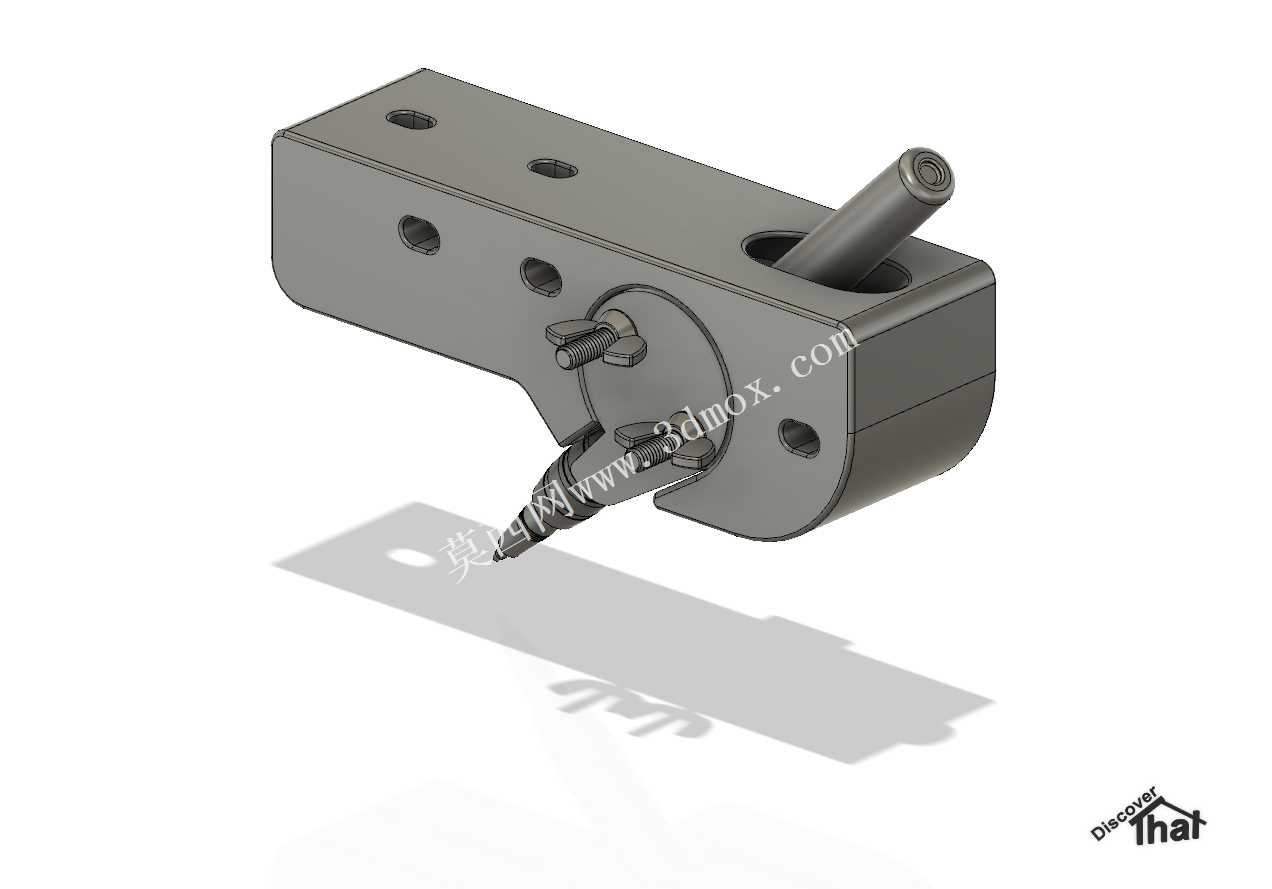

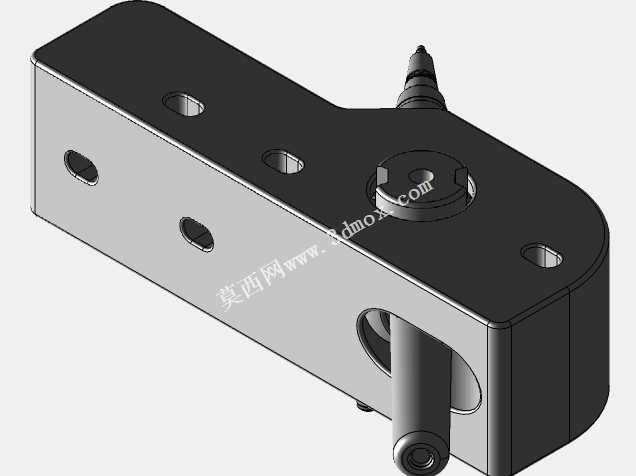

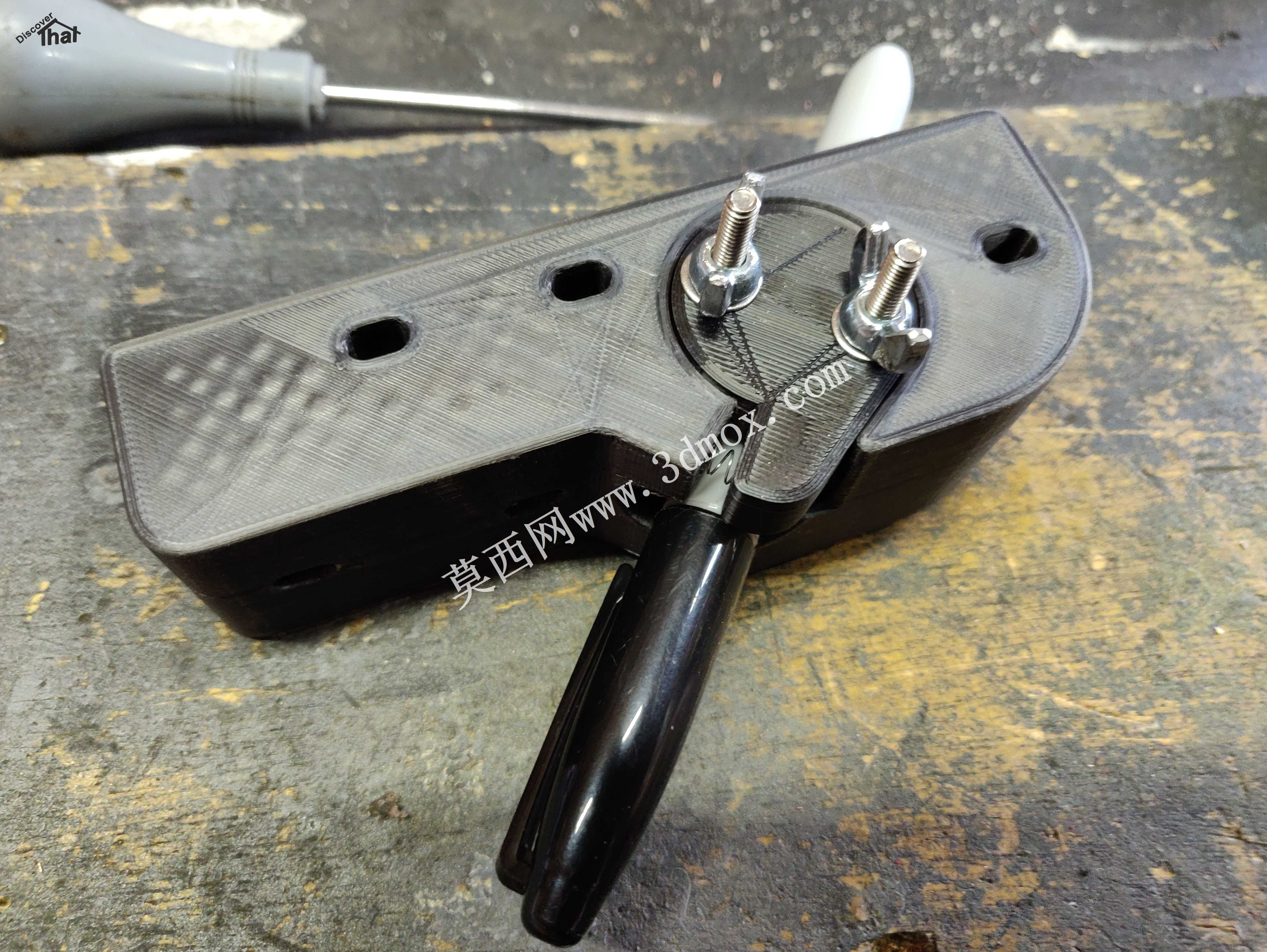

这款弹簧加载式记号笔支撑载架，主要应用于桌面级数控绘图设备、小型CNC雕刻机改装绘图场景，可替代设备原有主轴实现记号笔的柔性夹持与绘图作业，多用于设备功能调试、路径验证、轻量纸质绘图输出等场景，无需更换主轴即可快速完成加工模式到绘图模式的切换，大幅降低设备调试阶段的耗材损耗与操作成本。该载架的核心用途是为记号笔提供稳定的浮动支撑，通过内置的可伸缩弹簧结构实现笔端的自适应压力调节，避免绘图过程中因设备Z轴定位误差、工作台面不平整导致的笔迹断连、笔尖刮纸或者纸面压损问题，同时可适配不同长度、不同笔径的常规油性记号笔，无需额外定制专用笔具。从功能特性来看，载架主体采用一体化块状结构设计，侧面与端面预留多组标准安装孔位，可直接适配常见小型CNC设备的主轴安装座尺寸，无需额外加工转接件即可完成固定；载架前端设置有笔杆锁紧旋钮，可快速调整笔的伸出长度，适配不同厚度的绘图介质；弹簧加载结构的预紧力经过适配调校，既可以保证笔尖与纸面的稳定接触，又不会因压力过大导致笔尖回缩卡顿或者笔迹过粗。设计思路上，这款载架优先考虑改装适配的通用性与使用便捷性，整体结构无复杂异形曲面，常规机加工即可完成制作，所有安装孔位均采用通用标准规格，降低用户的改装门槛；浮动结构采用直线导向设计，避免笔杆在伸缩过程中出现偏摆，保证绘图轨迹的精度；外露的锁紧结构方便用户在不拆卸载架的情况下快速更换记号笔，提升作业效率。外形尺寸与安装边界方面，载架主体为长方体结构，整体长度适配常规40mm直径主轴的安装空间，安装孔位间距匹配常见小型CNC设备的主轴固定座孔距，笔杆伸出后的最大行程可覆盖10mm的浮动范围，可适配0-8mm厚度的各类绘图介质，安装后不会与设备原有行程限位结构产生干涉，可兼容设备原有XY轴的全行程绘图范围，无需重新调整设备软限位参数。
