多规格贴片铁氧体磁珠电子元件模型

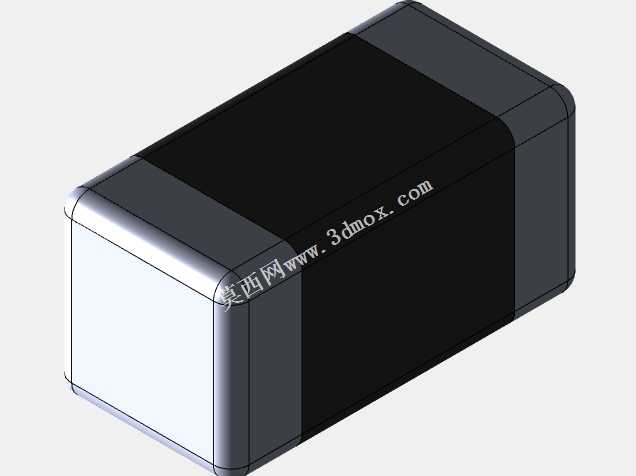

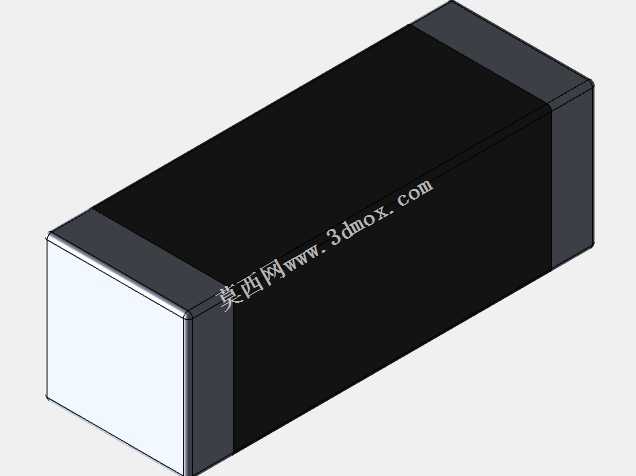

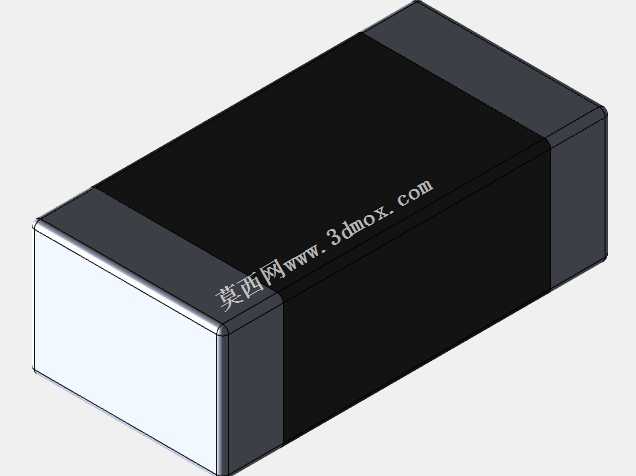

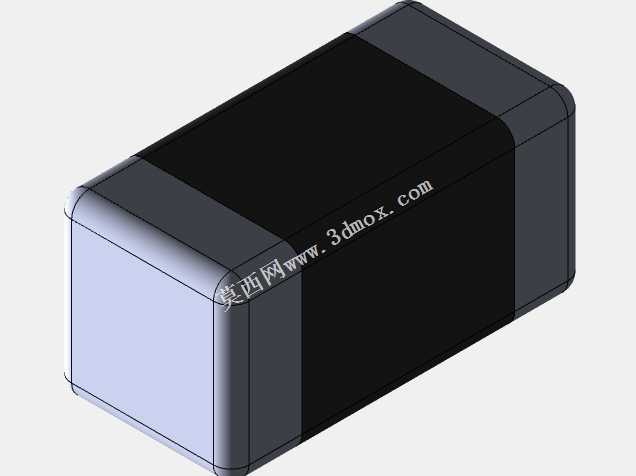

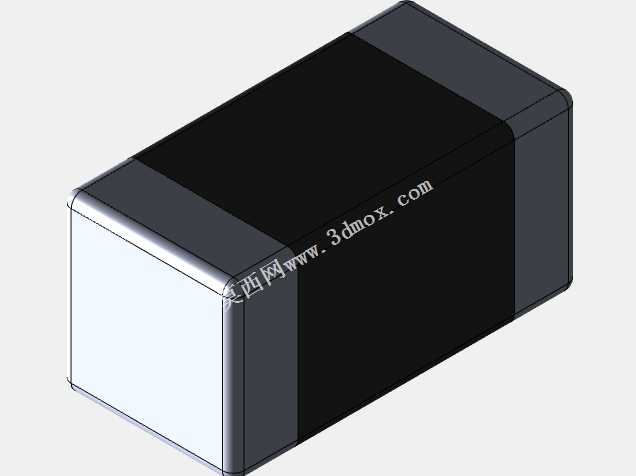

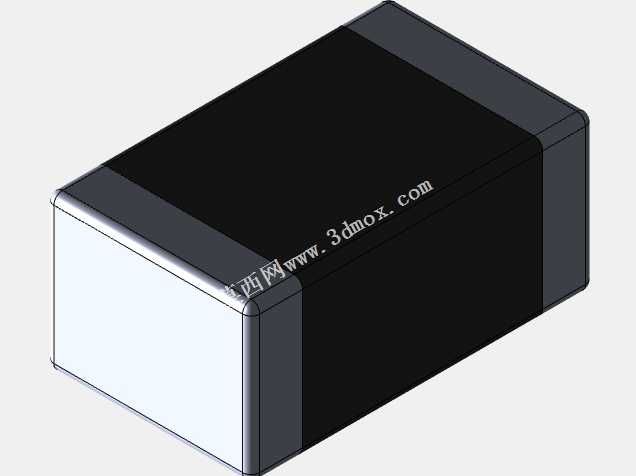

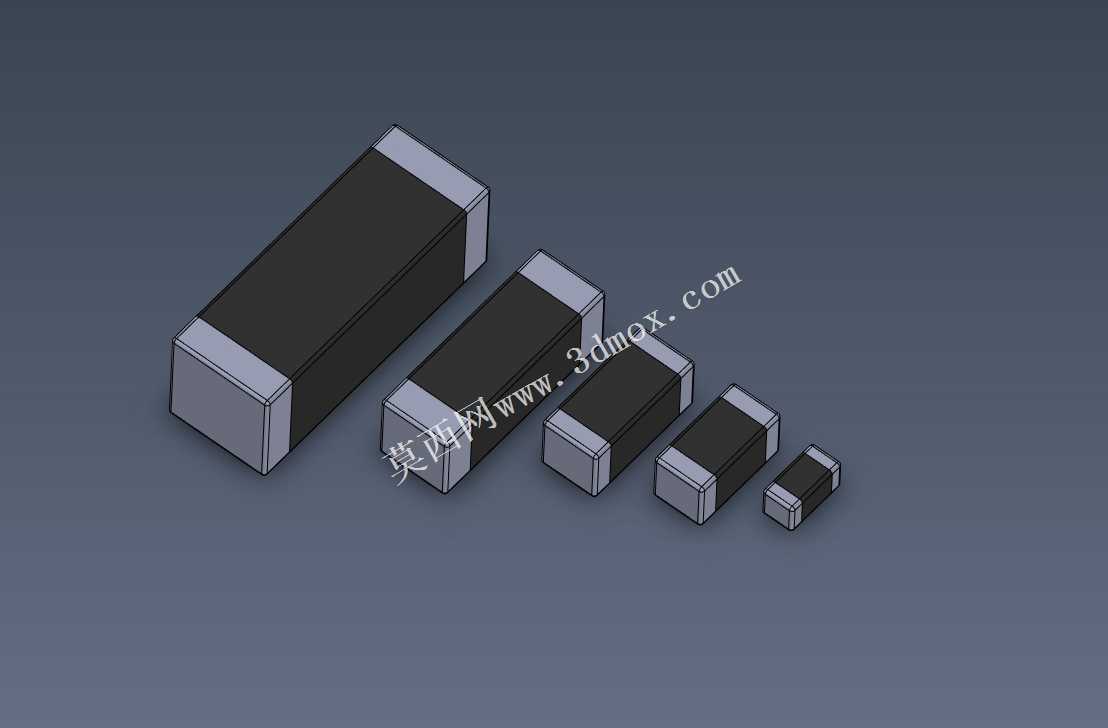

贴片铁氧体磁珠是电子电路领域应用极为广泛的被动抗干扰元件，主要部署在各类印制电路板的表面贴装工位，适配消费电子、工业控制板卡、通信设备、汽车电子等多场景的电磁干扰抑制需求，核心作用是在高频段吸收线路上的电磁噪声，将高频干扰能量转化为热能耗散，同时保障低频有用信号的正常传输，不会对电路的正常工作逻辑产生额外影响。这类磁珠采用片式标准化封装设计，覆盖从0402到1806的全系列常规封装尺寸，不同封装对应不同的额定电流、阻抗参数与功率承载能力，可匹配不同线径的PCB走线布局，安装时完全适配标准SMT回流焊工艺，不需要额外的引脚穿孔加工，能够大幅提升高密度电路板的组装效率，缩减板卡占用的空间体积。本次构建的三维模型严格参照行业通用的贴片磁珠外形结构设计，主体为长方体铁氧体磁芯结构，两端设置镀锡端电极，端电极的尺寸公差、磁芯本体的长宽高比例完全贴合实际量产元件的安装边界要求，可直接用于PCB布局阶段的元件占位校验、装配干涉检查，也可用于电子组装工艺的仿真模拟、SMT贴装路径的编程验证。在设计思路上，模型还原了不同封装规格磁珠的尺寸递变规律，从最小尺寸的0402封装到最大尺寸的1806封装，各型号的本体长度、宽度、高度以及端电极的覆盖比例都严格对应实物参数，能够精准还原不同规格磁珠在板卡上的实际占用空间，避免在PCB设计阶段出现元件间距不足、端电极与相邻走线短路等问题。在实际电路应用中，这类磁珠通常布置在电源入口、信号传输路径、高速芯片的供电引脚附近，针对不同频段的干扰噪声可选择对应阻抗特性的规格，小尺寸封装适用于便携类消费电子的高密度布板场景，大尺寸封装可承载更大的工作电流，适用于电源回路的大电流线路滤波，模型的精准建模能够帮助硬件设计人员在方案阶段就完成元件布局的合理性验证，减少后期打样的迭代次数，提升电路设计的可靠性与组装可行性。
