飞机座舱人机工程人体姿态设计参考模板

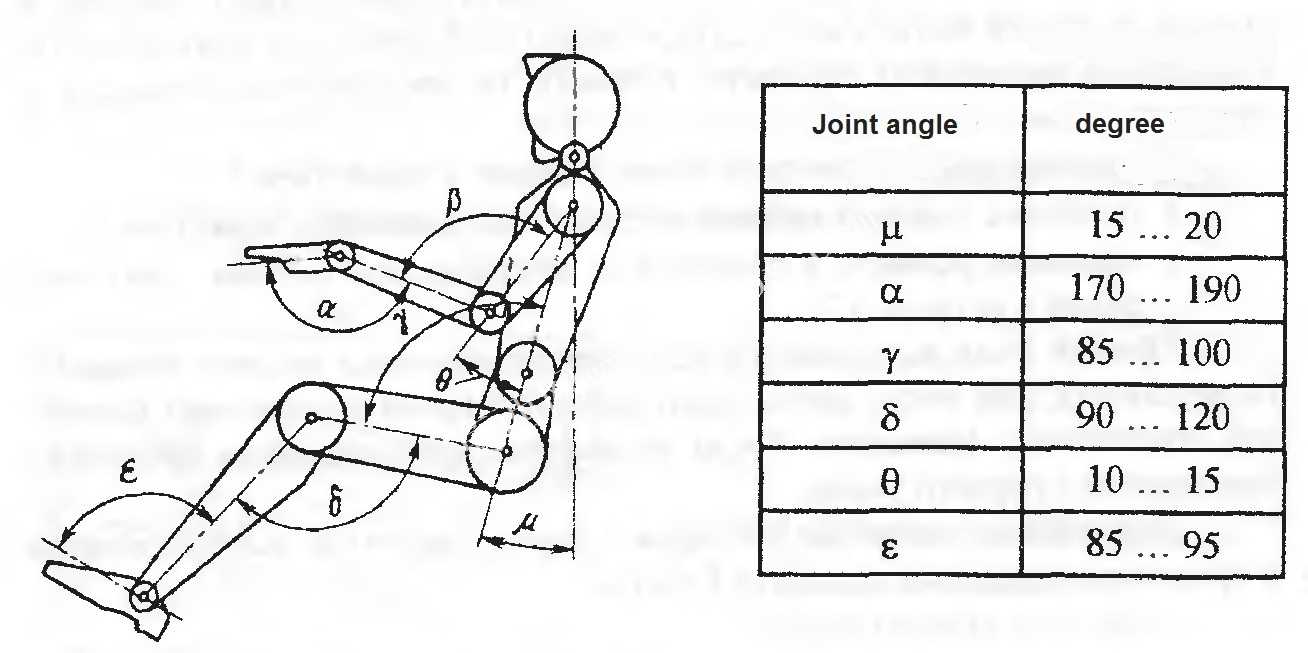

该人体姿态参考模板专为飞机座舱人机工程设计场景打造，核心服务于民用及通用航空器座舱内部布局的正向开发环节，是座舱空间校核、操纵件布置、乘员舒适度验证环节的核心参考依据。在实际航空产品开发流程中，座舱作为飞行员与航空器交互的核心空间，其布局合理性直接决定飞行操作的安全性、长时间作业的疲劳度以及应急场景下的操作可达性，这套人体模板能够为设计团队提供标准化的人体坐姿基准，覆盖不同百分位人体在坐姿状态下的肢体活动范围边界，帮助设计师在方案阶段就规避操纵件布置过远、视野遮挡、肢体活动空间不足等常见设计缺陷。从功能特性来看，模板明确标注了坐姿状态下人体各核心关节的舒适活动角度区间，涵盖躯干与大腿夹角、上臂与躯干夹角、肘部弯曲角度、膝部弯曲角度、踝部偏转角度等关键人机参数，每个角度区间均对应飞行员常规操作状态下的舒适活动范围，既能够满足平飞巡航阶段的放松坐姿需求，也能够覆盖起降、特情处置阶段的大动作操作姿态要求，确保不同操作场景下飞行员的肢体活动都处于合理的人机工程范围内。在设计思路上，这套模板摒弃了通用站立人体模型的参数逻辑，完全围绕飞机座舱半仰卧坐姿的作业场景构建，将人体各肢体简化为可参数化调整的连杆结构，以髋关节为核心基准点，明确了各段肢体的相对位置关系与角度约束，设计师可以根据具体机型的座舱倾角、座椅安装位置，灵活调整各关节角度，快速匹配对应机型的人体操作姿态，无需从零开始搭建人体基准模型，大幅缩短座舱布局的前期校核周期。从安装边界与尺寸参考来看，模板标注了坐姿状态下人体各部位的空间占位边界，包括头顶至座椅安装面的高度差、膝关节前伸的最大距离、脚舵操作的前后活动范围、上肢操纵操纵杆与油门台的左右伸展边界，这些边界参数可以直接作为座舱内部仪表板布置、操纵台安装、座椅滑轨行程设计、脚舵位置调整的尺寸依据，确保最终落地的座舱空间既不会因为预留空间过大造成机体结构浪费，也不会因为空间局促导致飞行员操作受限，真正实现飞行安全、操作效率、乘坐舒适度三者的平衡。
