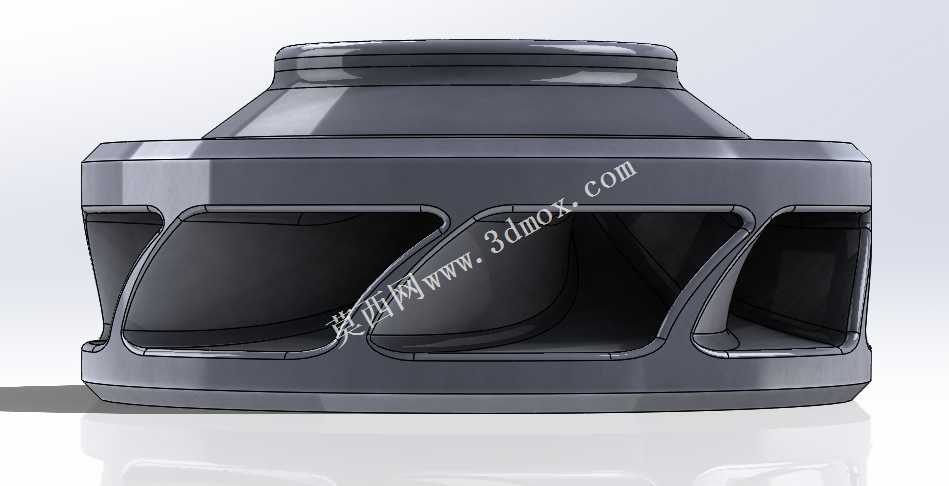

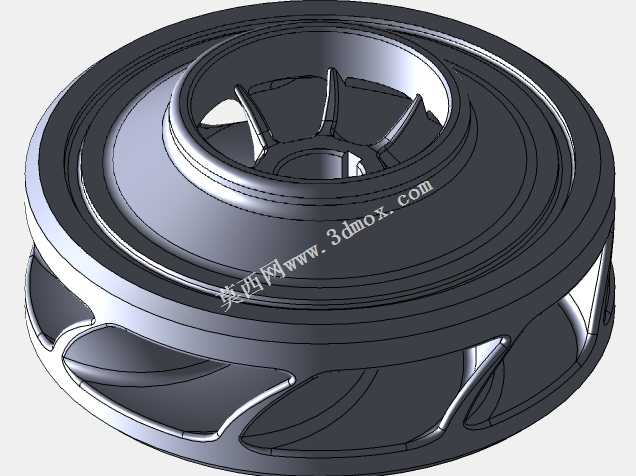

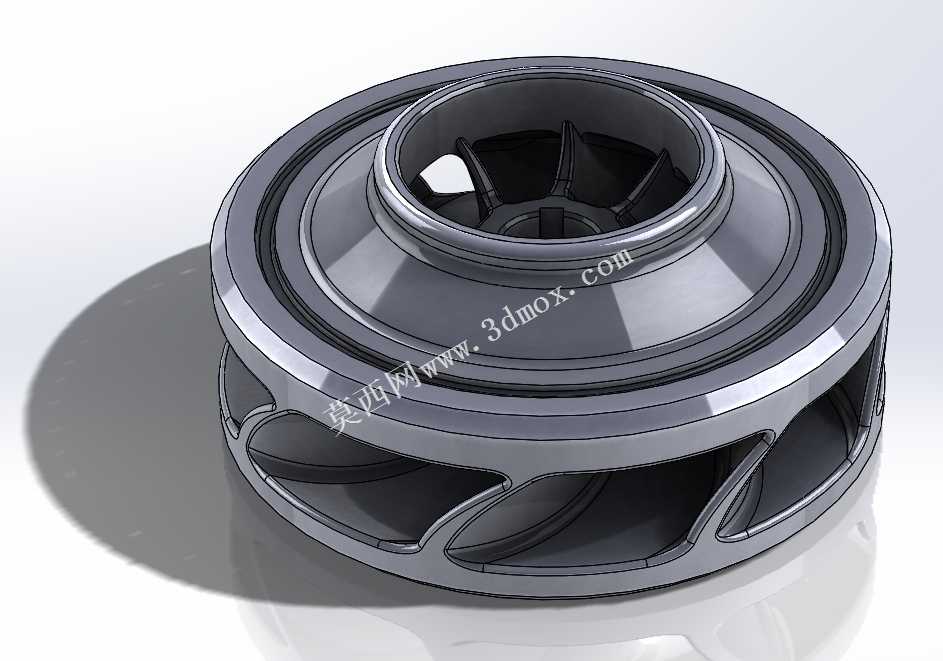

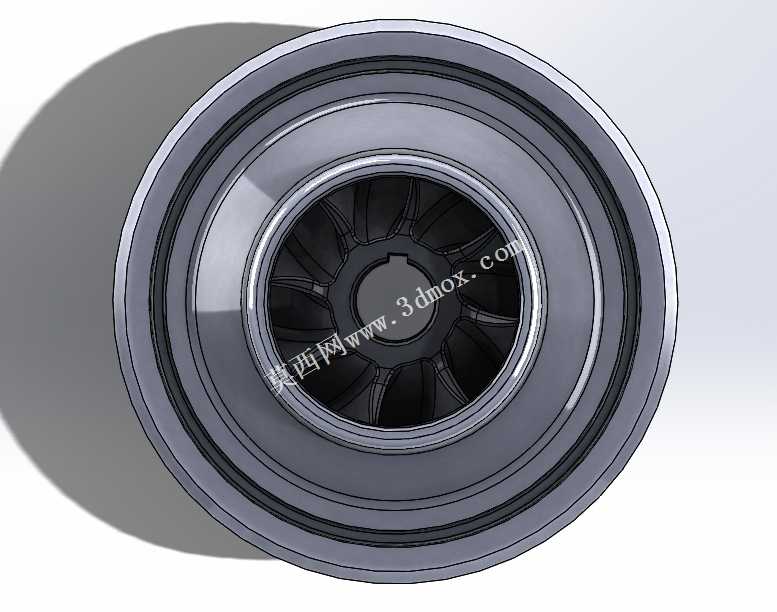

一体化闭式结构流体输送叶轮转子

这款叶轮转子是流体输送设备的核心做功部件，主要应用在离心式水泵、化工流程泵、涡轮增压器、小型流体透平设备中，承担着将转轴的机械能转化为流体压力能与动能的核心作用，是决定整套流体设备工作效率、运行稳定性、能耗水平的关键零件。从实际应用场景来看，这类带一体化外导流围带的闭式叶轮结构，既可以适配清水、低粘度润滑油这类洁净介质的输送场景，也能通过调整叶片曲面参数适配含微小固体颗粒的工业循环水、轻度腐蚀性化工介质的输送需求，在民用供水、工业循环冷却、车用动力增压、小型水力能量回收等场景都能适配。在功能特性上，这款叶轮采用了长短叶片间隔排布的流道设计，相比传统等长叶片结构，能有效降低叶轮出口处的流体尾迹涡流，减少流体在流道内的流动损失，同时一体化的外侧围带结构可以避免叶片顶端与泵壳腔体之间的间隙泄漏，提升容积效率，整体做了等壁厚的结构优化，在保证结构强度满足高转速运行需求的前提下，尽可能降低了转子自身的转动惯量，减少设备启动阶段的扭矩冲击，也能降低运行过程中的不平衡振动。设计思路上，这款叶轮优先遵循了流体力学等速流动准则，从中心入口到外缘出口的流道截面做了平滑过渡设计，避免流道截面突变带来的局部阻力损失，叶片的进口安放角做了针对性的冲角优化，能适配宽范围的入口流体流速，减少大流量工况下的入口脱流、气蚀风险；轮毂位置的中心安装孔做了定位止口设计，能和转轴实现精准同轴配合，避免安装偏心带来的运行振动，外缘的环形密封槽可以和泵体上的密封环配合，进一步减少高压侧流体向低压入口侧的回流泄漏。在安装边界与尺寸适配方面，这款叶轮的轴向安装尺寸紧凑，中心安装孔的配合公差按照过渡配合设计，既可以保证和转轴的同轴定位精度，也方便后期维护拆卸；叶轮外缘的径向尺寸严格匹配常规涡壳泵的腔体流道设计，安装后叶片外缘和泵壳之间的间隙控制在合理范围，既不会因为间隙过小出现运行擦碰，也不会因为间隙过大造成效率损失；整体结构做了动平衡适配设计，对称分布的叶片结构可以减少自身的不平衡量，满足高转速工况下的长期稳定运行需求，不需要额外加装过多的平衡配重块就能达到G2.5级的动平衡精度要求，适配多数中小型流体输送设备的安装空间与运行参数要求。
