不锈钢烟囱导流连接管头结构设计

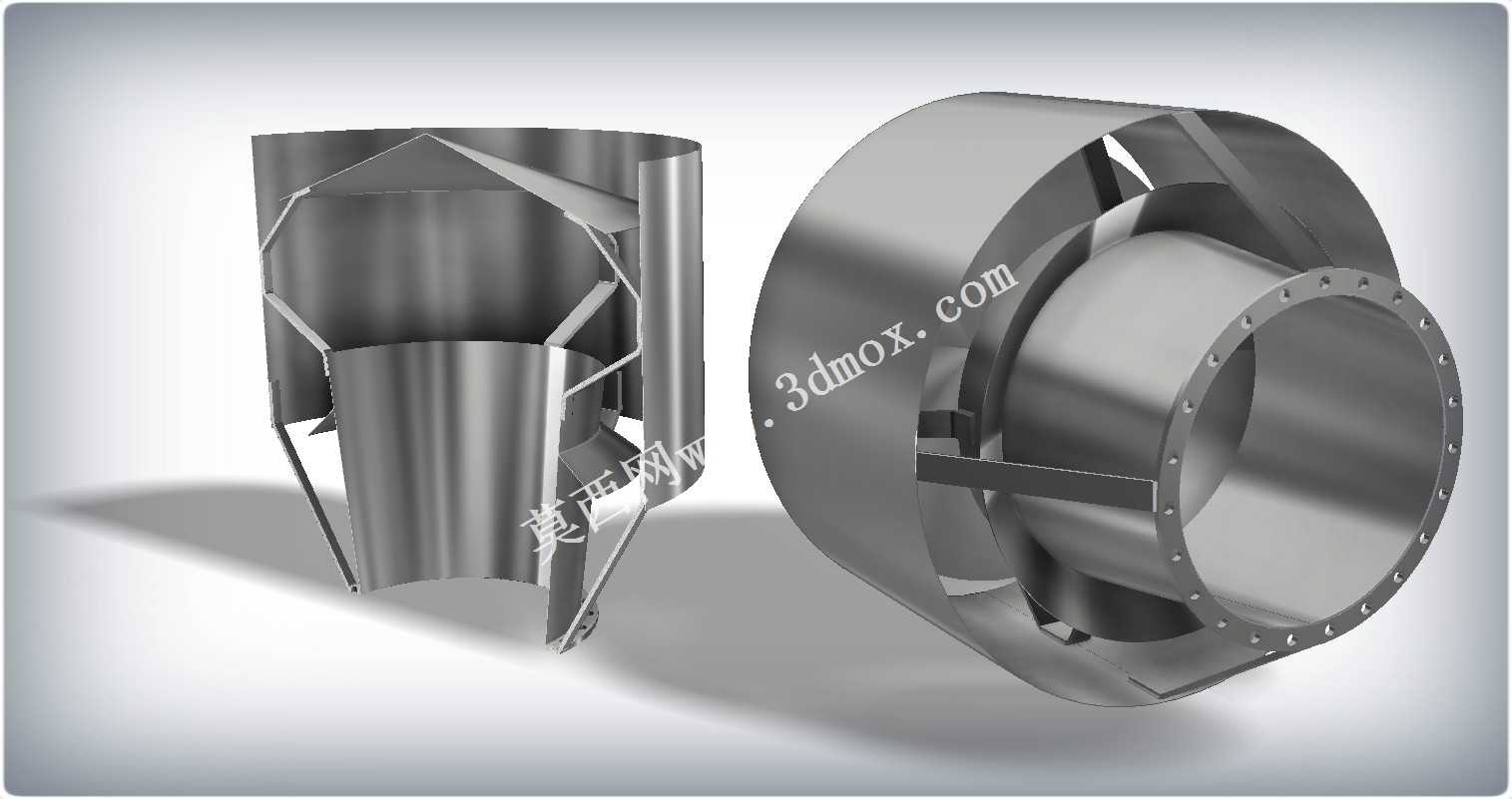

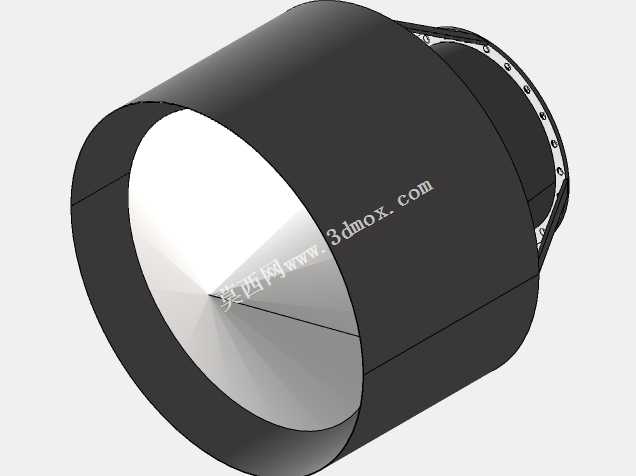

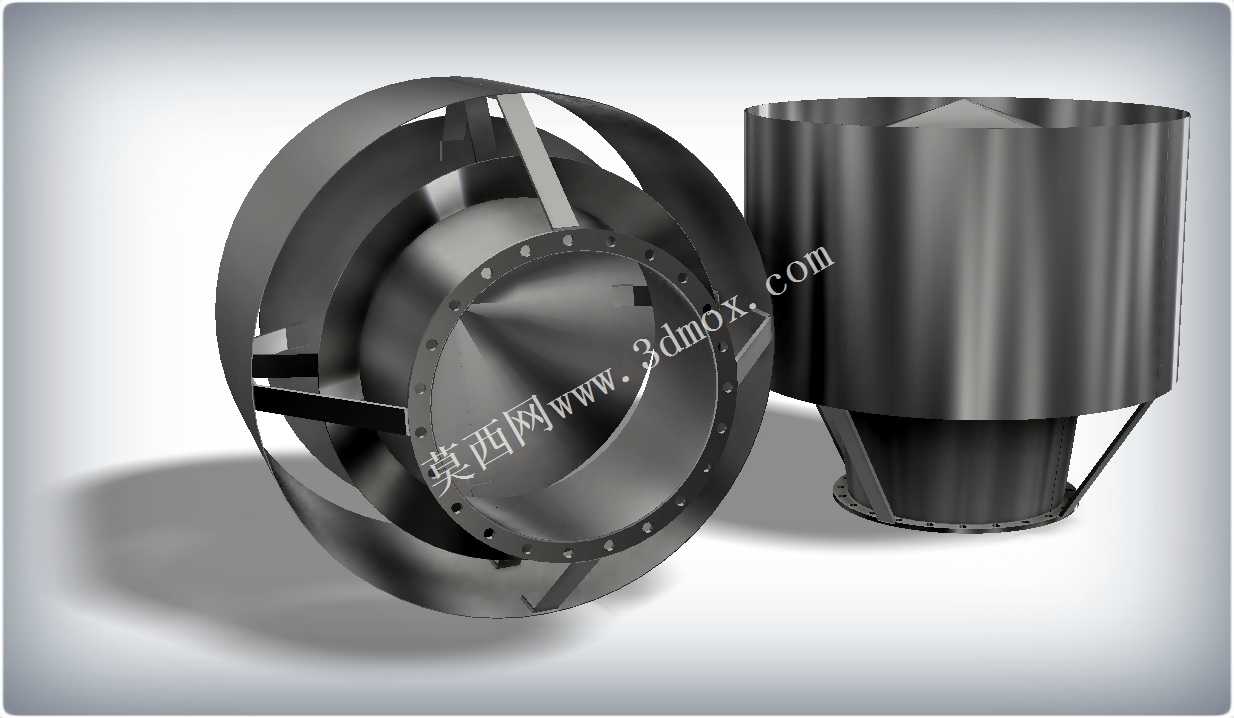

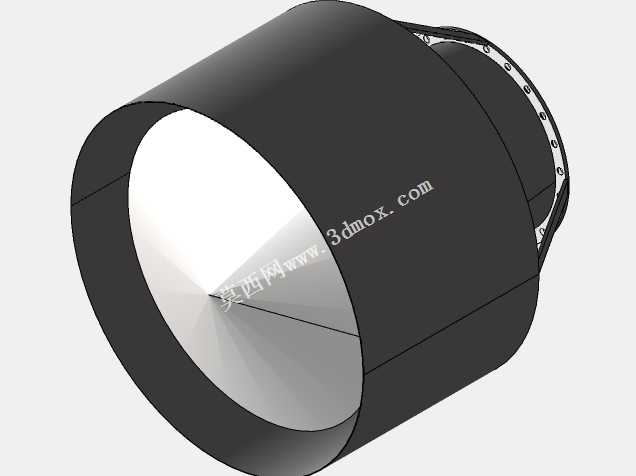

这款不锈钢烟囱管头主要应用于工业排烟系统、商用厨房集中排烟、大型锅炉尾气排放等场景的管路衔接部位，是排烟管路系统中承担气流导向、管路变径对接、防紊流降噪功能的核心连接构件。在实际工程应用中，这类管头通常安装在垂直排烟立管与横向排烟支管的衔接位置，或是排烟管路的转向、变径节点处，能够有效引导高温烟气按照预设路径流动，避免烟气在管路拐角处形成涡流阻滞，降低排烟阻力，提升整套排烟系统的运行效率，同时减少烟气紊流带来的管路振动与异响声。从功能特性来看，该管头采用全不锈钢材质打造，具备优异的耐高温、抗腐蚀性能，能够长期耐受含硫、含湿的高温烟气冲刷，不易出现锈蚀、变形问题，适配长期连续运行的排烟工况。产品的设计思路围绕排烟流场优化展开，内部设置的导流叶片结构经过流道仿真验证，能够对转向处的烟气进行平滑导流，减少局部压损，外部的加强筋与法兰连接结构则充分考虑了大口径管路的安装强度需求，避免长期运行过程中出现焊缝开裂、结构变形问题。该款管头末段烟囱的通径为570mm，整体采用法兰对接的安装形式，安装边界需预留对应法兰的螺栓固定空间，对接时需保证法兰端面的平面度公差，配合耐高温密封垫完成端面密封，防止烟气泄漏。管头的锥形变径段能够实现不同管径管路的平滑过渡，避免管径突变带来的流场紊乱，外部的支撑结构可将管头的承重均匀传递到相邻管路或固定支架上，降低管路接口处的应力集中，提升整套排烟管路的结构稳定性。在实际安装过程中，该管头可根据现场管路走向调整安装角度，适配不同的排烟管路布局需求，无需额外定制异形转接件，能够有效缩短现场施工周期，降低管路改造的成本投入。
