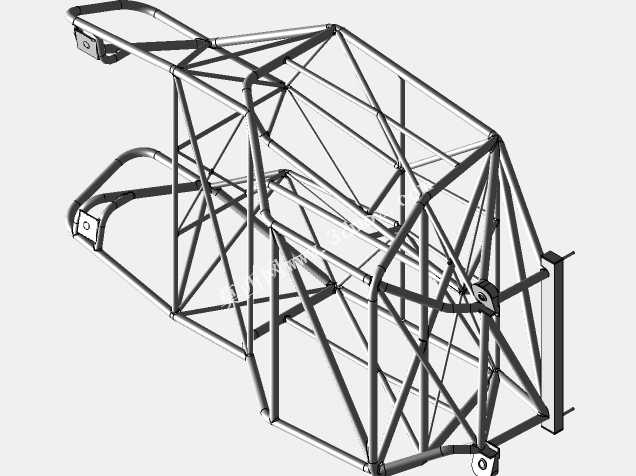

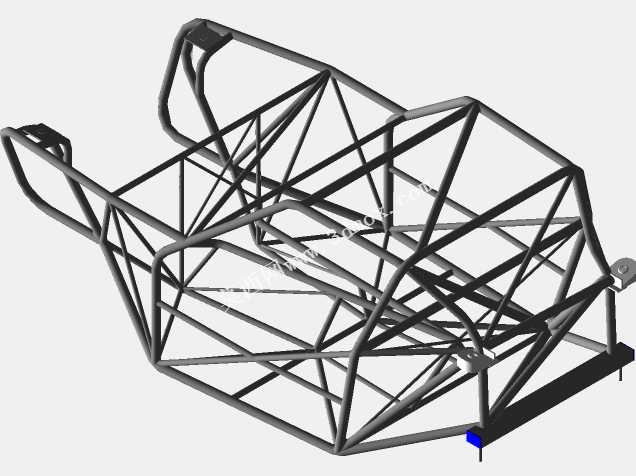

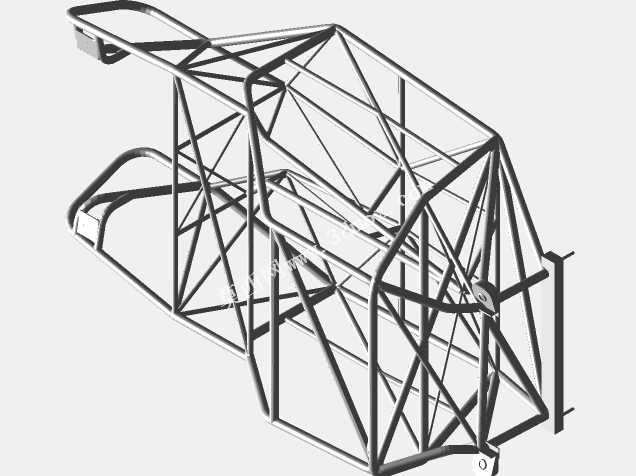

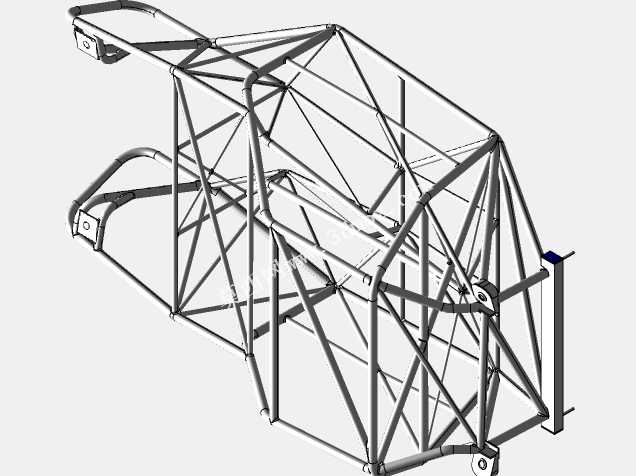

钢管焊接式赛车空间桁架管架结构

该管架是适配小型运动赛车的核心承载结构，主要应用于场地竞速、越野拉力类改装赛车的整车搭建场景，是赛车所有总成部件的安装基体，同时承担着碰撞吸能、舱体防护、载荷传递的核心作用，直接决定赛车的整体刚性、抗扭性能与驾乘安全性。从实际用途来看，这套管架完全替代了量产车型的承载式车身结构，能够为动力总成、悬架系统、转向机构、制动管路、燃油供给组件以及驾乘防护装备提供精准可靠的安装点位，在车辆发生高速碰撞、翻滚等极端工况时，通过管材的有序溃缩变形吸收冲击能量，始终维持驾乘舱的结构完整性，避免舱体变形侵入挤压驾乘人员生存空间，是赛车安全防护体系的核心组成部分。从功能特性来看，该管架采用空间桁架式结构设计，所有管材通过空间三角构型排布，在尽可能降低整体自重的前提下，实现了极高的结构抗扭刚度与抗弯强度，能够承受车辆急加速、紧急制动、高速过弯时产生的多向交变载荷，避免结构共振与形变影响整车操控精度。管架前端预留了动力总成与前悬架的安装接口，可适配横置前驱布局的动力单元，侧部设置了门槛加强结构与防侧撞支撑梁，顶部设置了完整的翻滚防护笼结构，后部预留了后悬架、燃油箱与散热组件的安装空间，所有安装点位的位置精度都经过反复校核，能够保证各总成部件的装配公差符合赛车改装的技术要求。从设计思路来看，该结构完全遵循赛车轻量化与高刚性的核心设计原则，摒弃了量产车身多余的非承载结构，所有管材的走向都经过力学路径优化，让行驶过程中产生的各类载荷能够沿着管材轴线顺畅传递，避免结构出现应力集中导致的疲劳开裂；管材的管径与壁厚选择也经过匹配计算，在不同受力区域采用不同规格的管材，在高载荷的悬架安装点、翻滚受力区采用加厚管材，在非主要受力区采用轻量化薄壁管材，实现刚性与重量的最优平衡。从安装边界来看，该管架整体轮廓适配小型双座运动赛车的尺寸要求，前部宽度控制在1200mm以内，可兼容常规麦弗逊式前悬架的安装空间，中部驾乘舱宽度预留了1000mm的操作空间，可适配标准赛车座椅与多点式安全带的安装，后部框架高度控制在800mm以内，不会遮挡后向散热气流的通过路径，底部纵梁的离地间隙预留了150mm的缓冲空间，可避免车辆在起伏路面行驶时管架底部发生剐蹭磕碰，所有安装点位都预留了标准的焊接或螺栓连接位，能够直接适配对应车型的改装部件，无需额外进行大范围的切割调整。
