方程式赛车碰撞测试用驾驶员假人结构

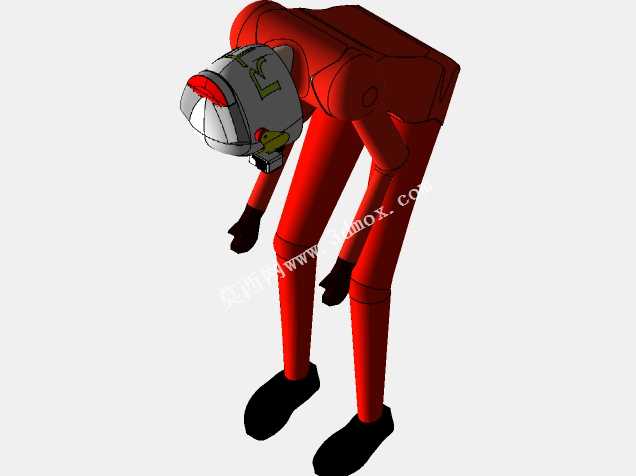

在方程式赛车的整车研发与安全验证环节，驾驶员假人是碰撞测试、座舱人机工程校核工作中不可或缺的核心测试载体，这款假人模型完全对标平均身高5英尺8英寸的成年男性人体尺寸打造，精准还原了真实赛车驾驶员在驾驶舱内的体态特征与肢体活动边界。从实际应用场景来看，该假人可覆盖方程式赛车的正面碰撞、侧面碰撞、翻滚防护等多类安全测试场景，也可用于座舱布局阶段的人机工程验证，帮助设计团队校核方向盘位置、安全带固定点、头盔与防滚架的安全间隙、踏板操作的肢体活动范围等核心参数，避免实车打造阶段出现人机干涉、安全距离不足等问题。在功能特性上，模型还原了假人分节式的肢体结构，头部配备了符合赛车安全标准的头盔造型，躯干、四肢的关节位置预留了活动自由度，可模拟驾驶员在驾驶过程中的俯身操作、转向动作、受冲击时的肢体位移姿态，红色的主体包覆层对应真实假人表面的应力传感安装区域，黑色的手部、足部结构还原了赛车手套、赛车靴的外形轮廓，能够精准匹配赛车座舱内的穿戴接触边界。设计思路上，团队完全围绕方程式赛车狭窄的座舱空间做适配，整体体态做了针对性的前倾调整，匹配赛车驾驶员半躺式的驾驶姿态，避免通用假人模型在狭窄座舱内出现姿态不符、边界错位的问题；外形尺寸严格遵循成年男性的人体测量学数据，肩宽、躯干厚度、四肢长度均符合赛车驾驶员的普遍体型特征，安装边界上可直接适配多数方程式赛车的座椅安装位、安全带固定点位，无需额外做尺寸缩放即可直接导入整车装配环境开展校核工作。在实际的研发流程中，这类假人模型还能帮助团队优化座舱的安全防护结构，比如根据假人头部与防滚架的最小间隙调整防滚架的安装位置，根据胸部与方向盘的距离调整转向柱的溃缩行程，根据四肢的活动范围优化座舱内的按键、开关布局，让整车的安全性能与人机交互体验都能达到赛事标准要求。
