矿用双层倾斜式振动筛分设备结构

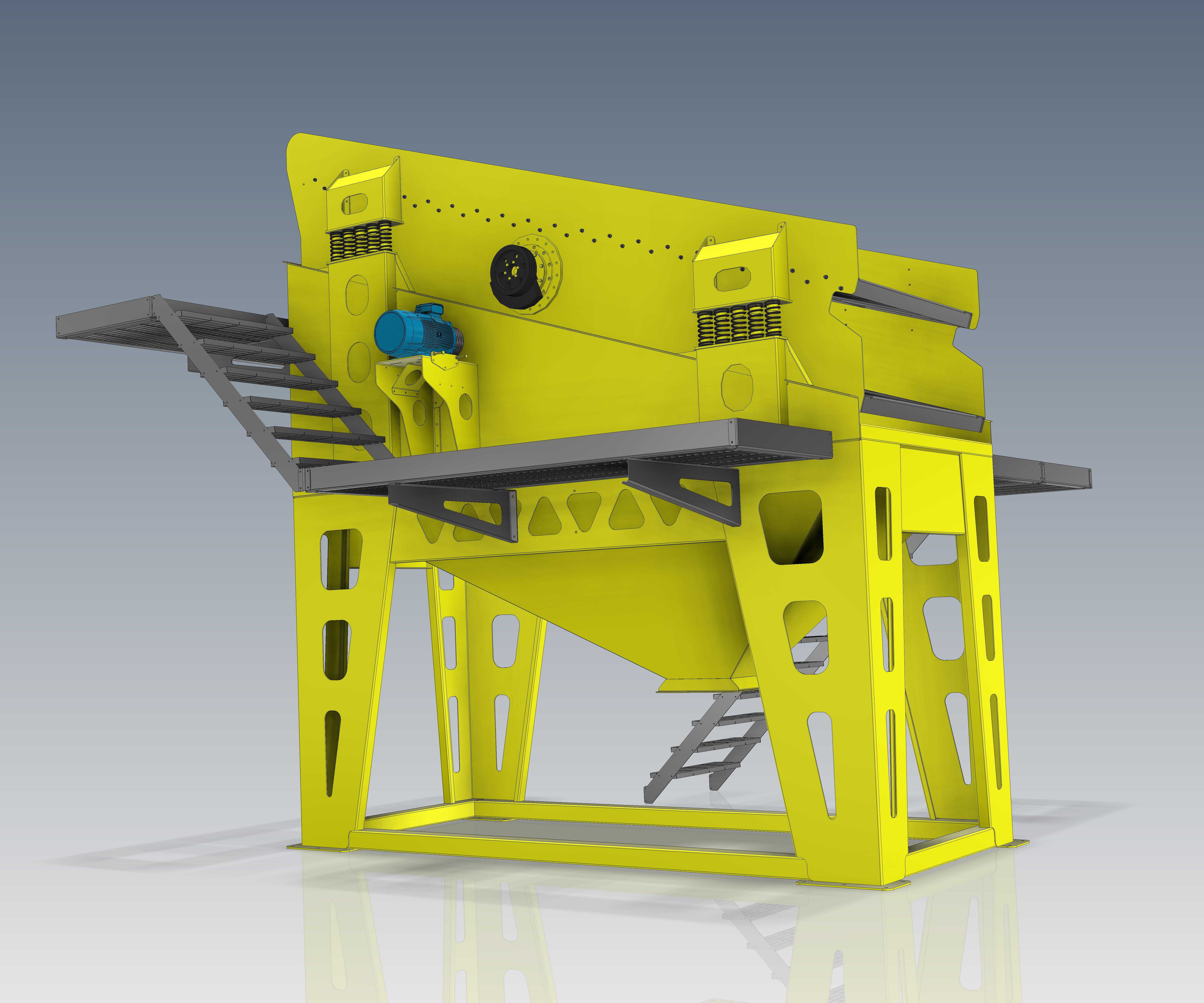

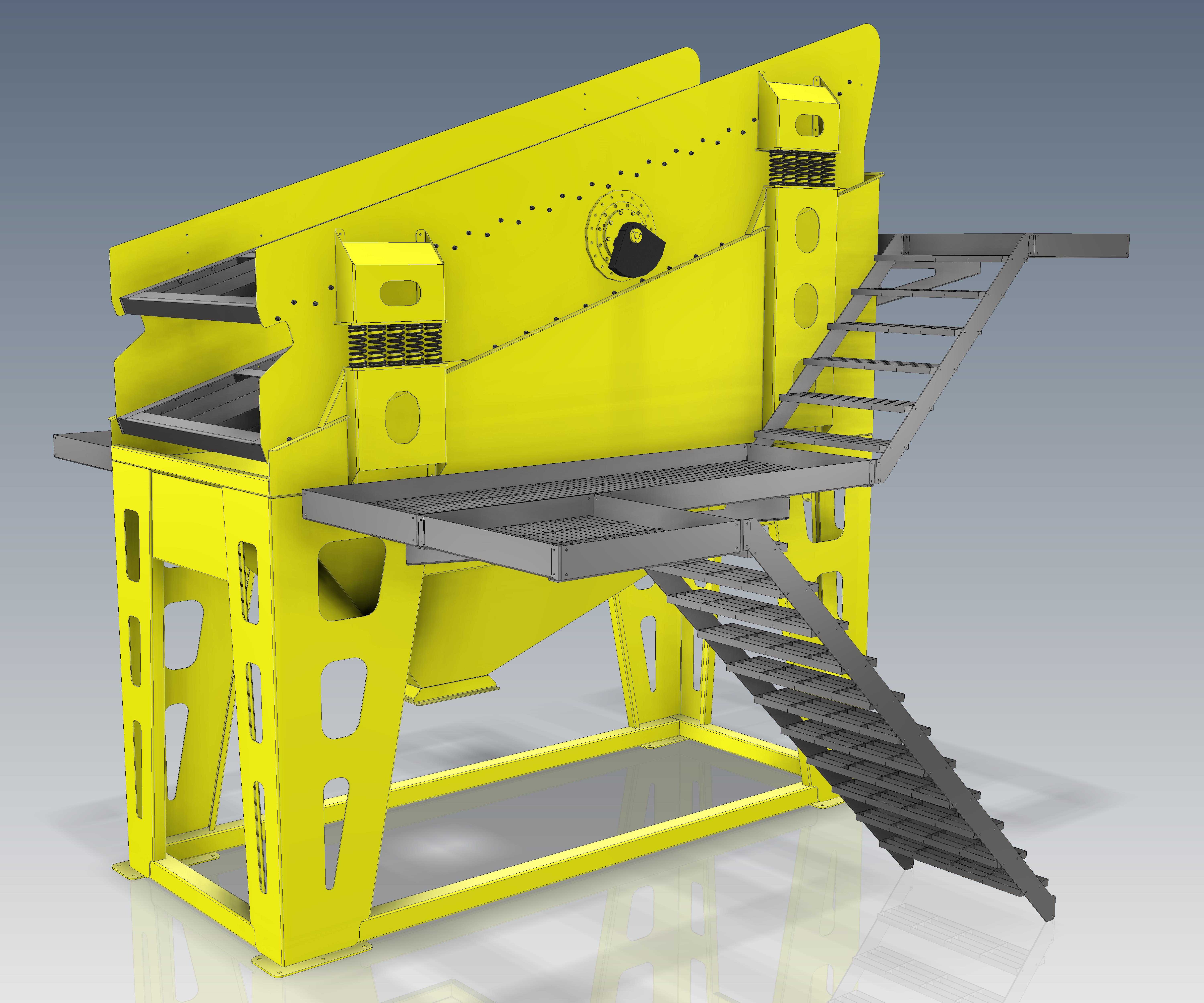

这款振动筛主要面向矿山、砂石骨料生产、建材加工、煤炭分选等作业场景，是散状物料分级工序里的核心处理设备，能够对破碎后的矿石、砂石、煤块等颗粒状物料完成粒径分级，也可用于物料的脱水、脱介、脱泥作业，在砂石生产线、选矿厂、洗煤厂、建筑垃圾资源化处理现场都能适配使用。设备采用倾斜式筛面布局，双层筛网的设计可以一次性将物料筛分成三种不同粒径规格，相比单层筛机大幅提升单台设备的处理效率，减少生产线的设备配置数量与场地占用。筛箱主体采用高强度钢板焊接成型，侧部做了镂空减重设计，在保证结构刚性、承受高频振动载荷的前提下，尽可能降低设备整体自重，减少振动过程中对基础的冲击载荷。激振单元布置在筛箱侧部，配合筛箱与机架之间的减振弹簧组件，能够让筛箱产生稳定的定向高频振动，让筛面上的物料保持向前跳跃的运动轨迹，避免筛网堵孔，同时保证不同粒径的物料能够快速透筛完成分级。设备配套设计了检修走台与爬梯结构，走台环绕筛箱的操作与检修区域，爬梯从地面延伸至走台平面，日常生产中操作人员可以通过爬梯到达走台，完成筛网更换、激振部件维护、设备运行状态检查等作业，不需要额外搭设临时检修架，提升运维作业的便利性与安全性。机架采用框式焊接结构，底部为平整的安装基准面，整体外形尺寸为6米长2米宽，安装时需要按照这个尺寸预留设备摆放空间，同时要保证基础的承载能力匹配设备满载运行时的动载荷，避免运行过程中出现基础松动、设备移位的问题。设计过程中重点考量了筛面倾角与振动参数的匹配，保证物料在筛面上的行进速度处于合理区间，既不会因为速度过快导致筛分精度不足，也不会因为速度过慢降低处理产能，同时减振弹簧的刚度经过匹配计算，能够有效隔绝筛箱振动向机架与基础的传递，降低生产现场的振动与噪声影响。筛箱的支撑结构做了应力优化，对应激振力传递的位置做了加强处理，避免长期高频振动下出现焊缝开裂、结构疲劳损坏的问题，延长设备的整体使用寿命。
