单轴式摩托车牵引运载拖车架结构设计

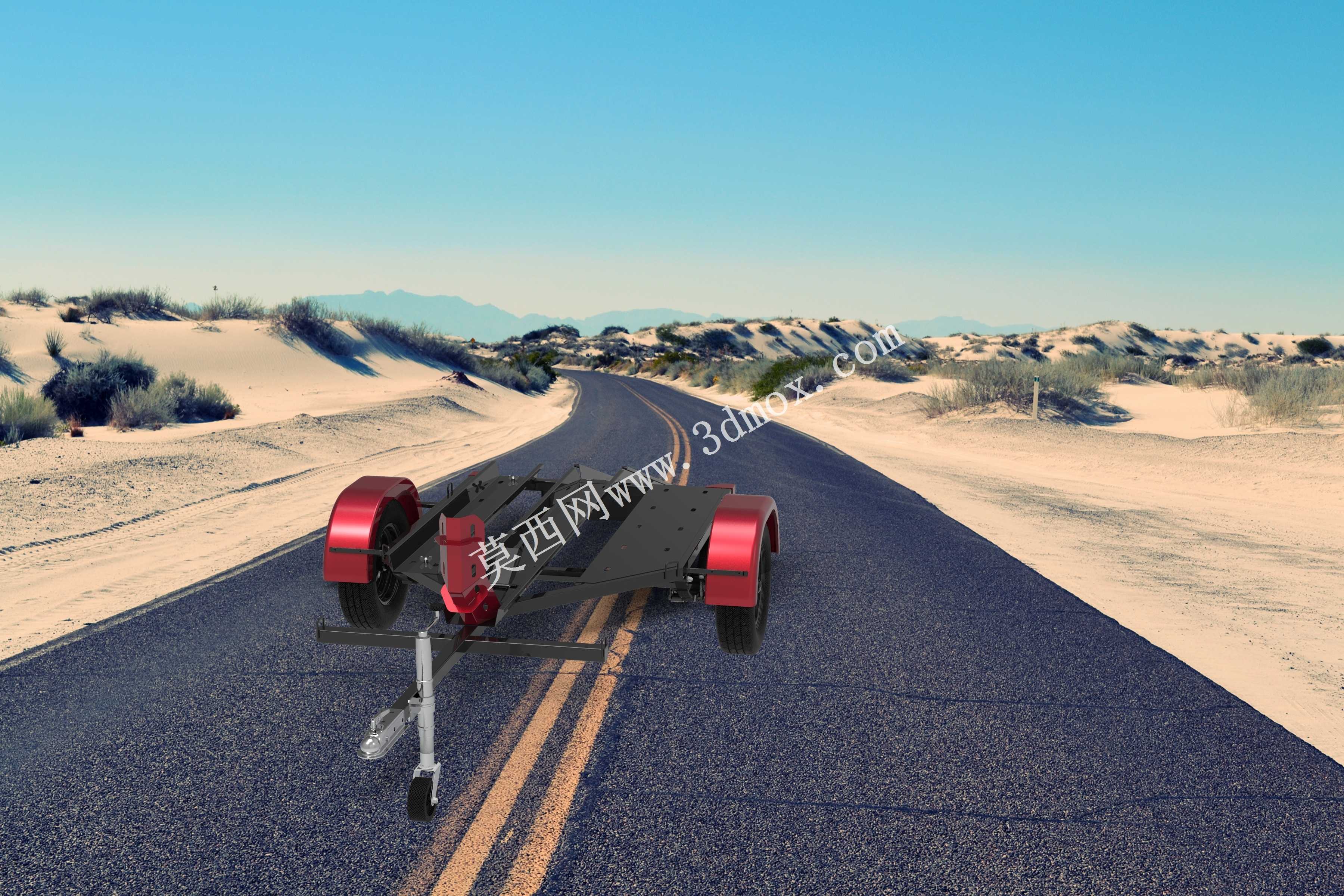

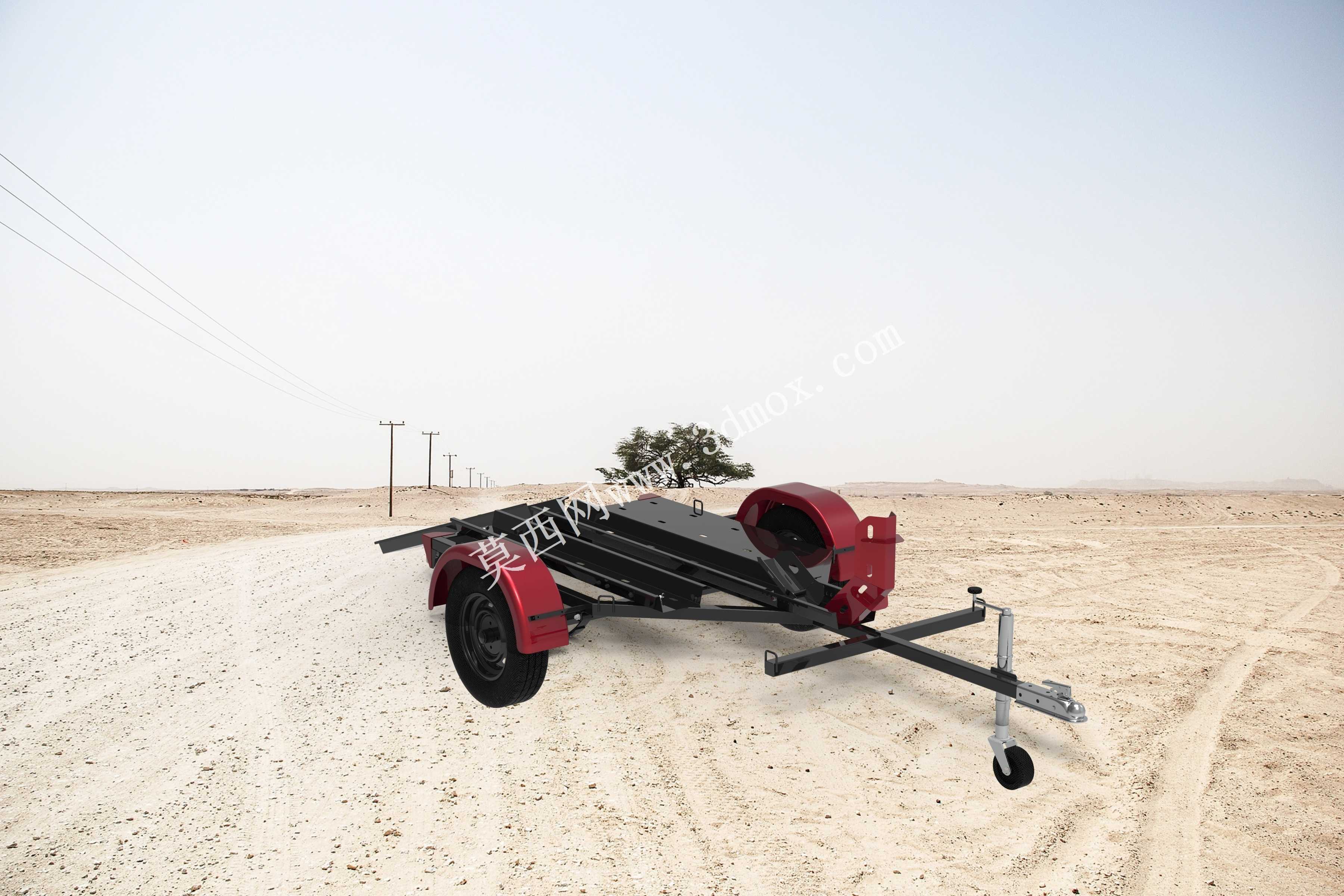

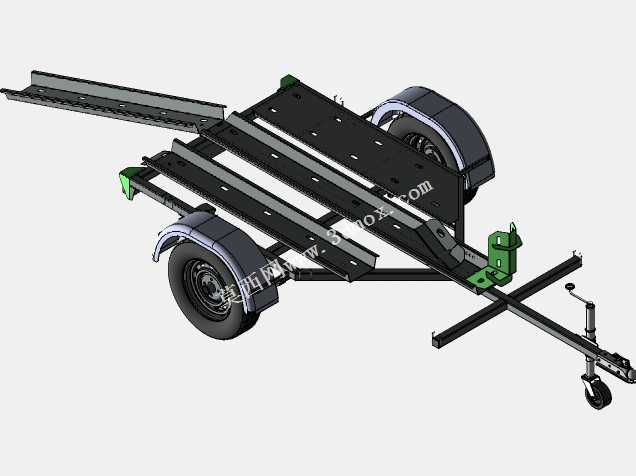

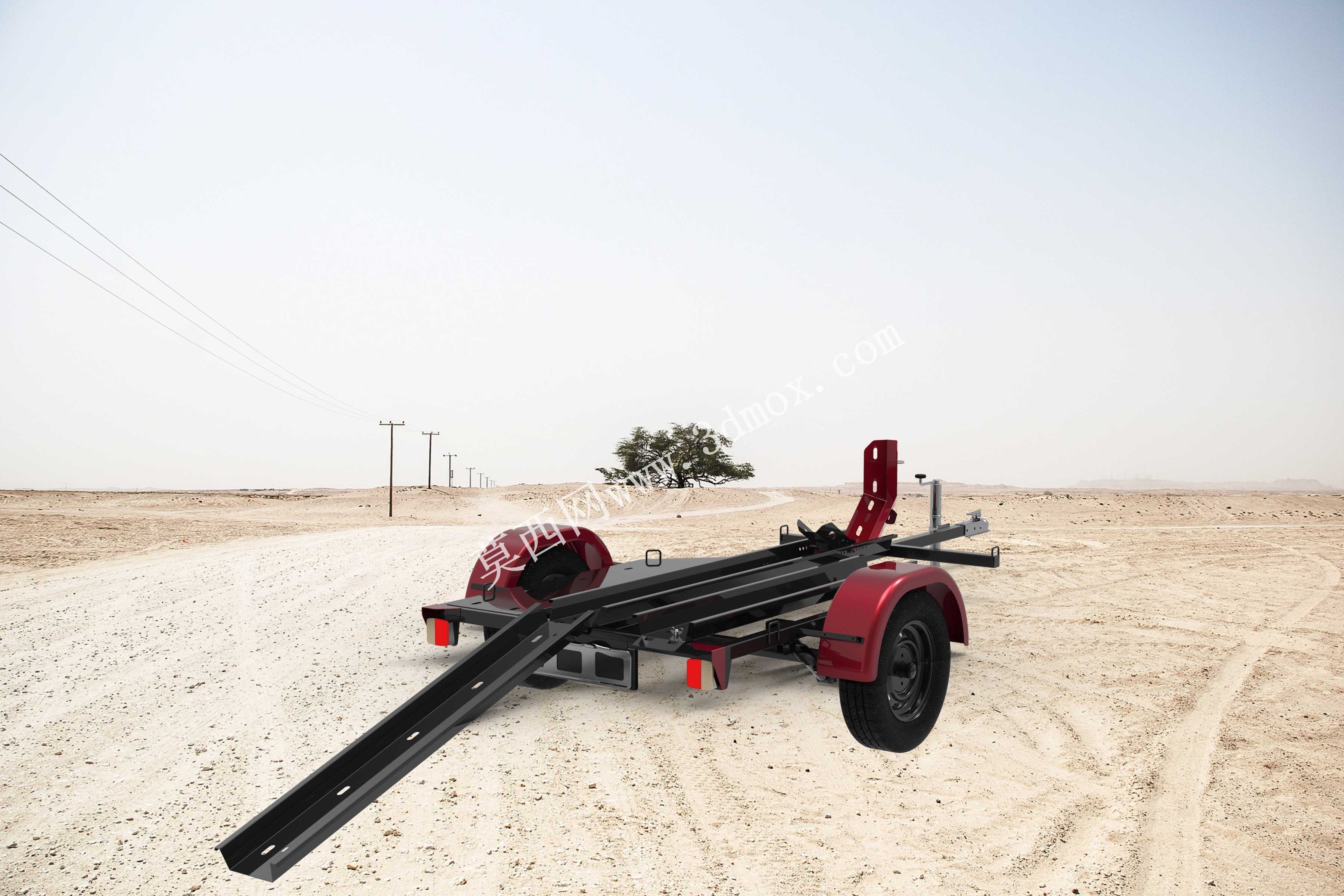

这款单轴摩托车拖车架主要适配小型乘用车牵引使用，面向摩托车长途转运、赛事后勤保障、越野骑行跨区域调度等场景，解决了摩托车无法长距离自主行驶、自行驾驶转运耗时耗力的痛点，可在公路合规牵引场景下完成大排量摩托、越野摩托的平稳运载，也可适配小型全地形车的短途转运需求。整体结构采用低重心布局设计，主承载梁为高强度型钢焊接成型，沿牵引方向延伸的纵向主梁作为核心承力结构，两侧设置带防滑限位的轮胎停靠槽，前端配备可调节的摩托车前轮固定卡座，可根据不同摩托的前轮尺寸调整夹持宽度，搭配后轮位置的可收紧绑带挂点，能将车辆牢牢固定在托架上，避免运输过程中出现移位、侧倾风险。拖架的牵引端采用标准球形牵引接头，适配市面绝大多数乘用车的后拖挂接口，接头处设置缓冲减震结构，可抵消起步、制动时的纵向冲击力，减少对牵引车辆和被运载摩托的冲击。行走部分采用单轴双轮布局，配备橡胶扭力轴悬挂，搭配小直径重载橡胶轮胎，在保证承载能力的同时降低整体台面高度，装卸摩托车时无需借助额外坡道，单人即可完成推运上架操作；轮拱位置设置弧形金属挡泥板，表面喷涂红色耐磨防护涂层，既可以阻挡行驶中车轮带起的泥水飞溅，也能在侧面形成防护，避免旁侧物体剐蹭运载的摩托车。车架两侧边缘集成了反光标识与示宽灯安装位，满足道路行驶的安全标识要求，尾部设置有辅助支撑腿，在脱离牵引车辆时可手动放下支撑腿，让拖架保持水平停放状态，不会出现前倾翻倒的情况。设计过程中充分考虑了安装边界尺寸，整体宽度控制在常规乘用车外廓宽度范围内，牵引状态下不会超出车身两侧造成通行障碍，纵向长度在保证摩托车完整承载的前提下尽可能缩短，减小牵引行驶时的转弯半径，提升狭窄路段的通行灵活性；车架所有焊接位置都做了圆角打磨处理，避免尖锐棱角造成装卸时的磕碰损伤，整体表面采用喷塑防锈处理，可适应户外露天停放、雨天行驶等复杂使用环境，长期使用也不易出现锈蚀掉漆的问题。
