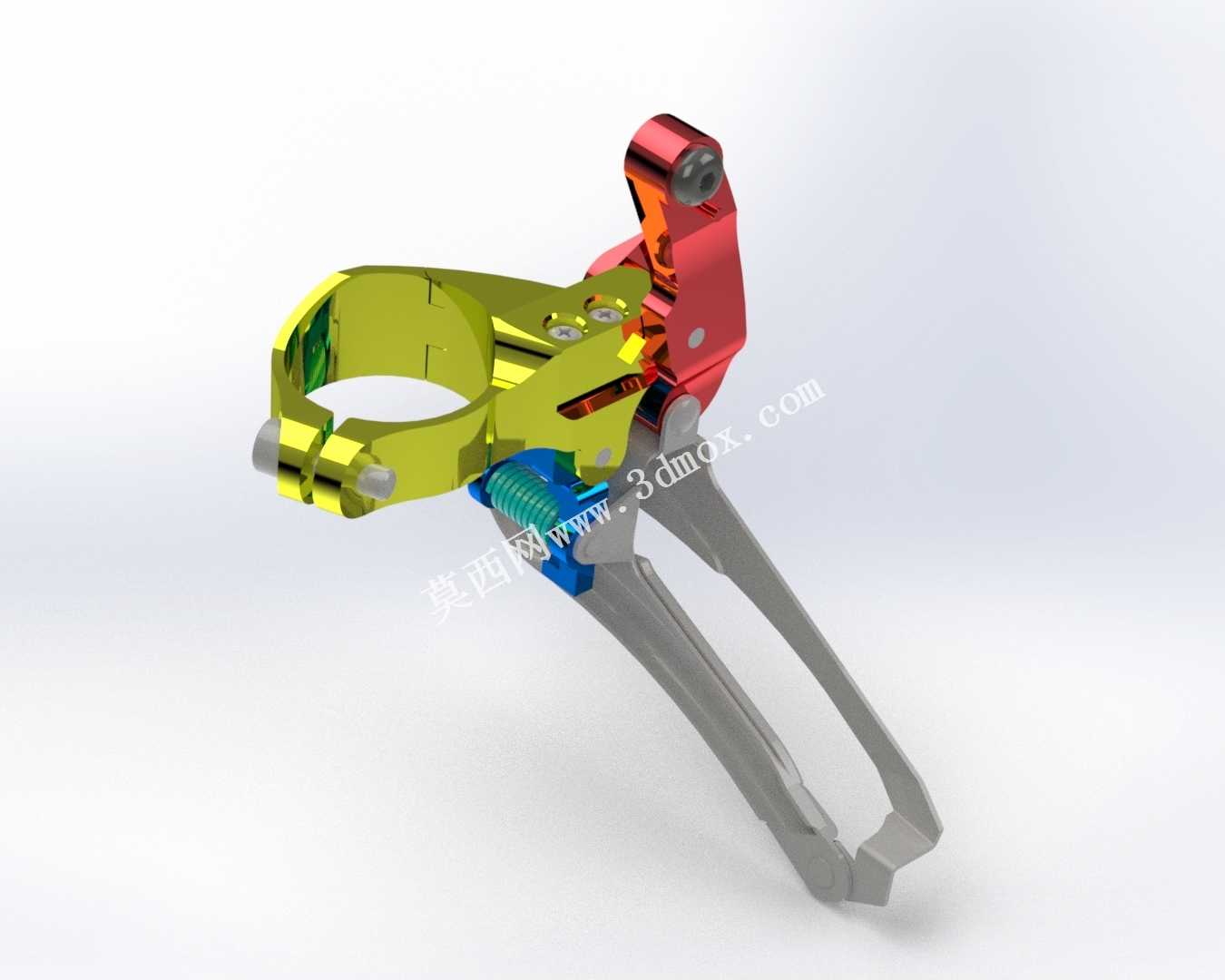

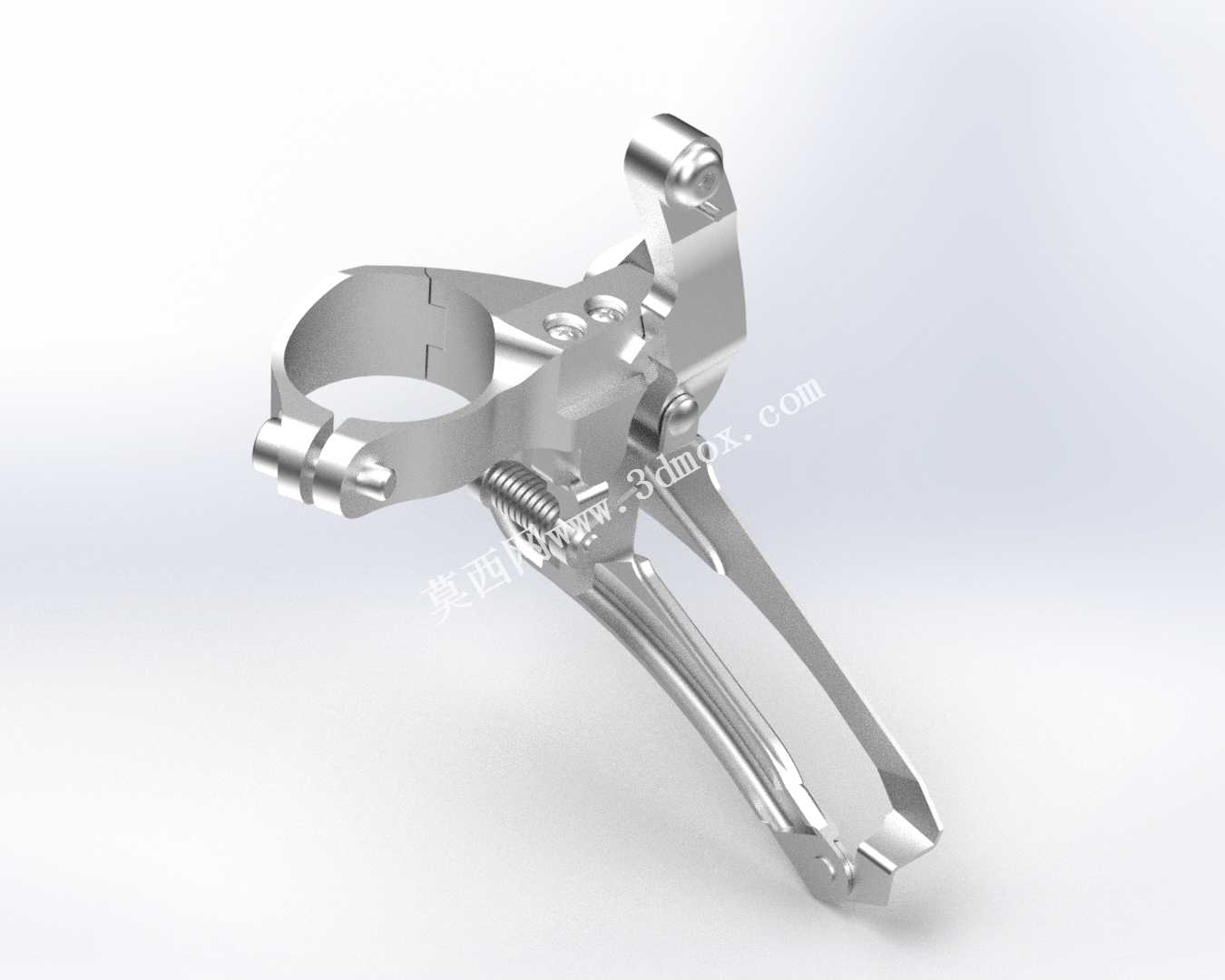

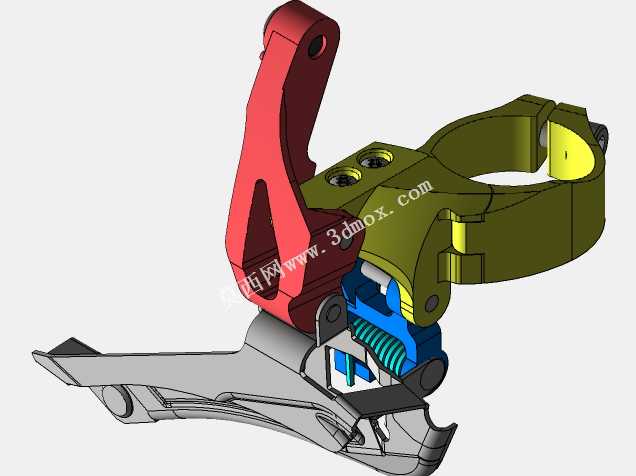

禧玛诺ultegra公路自行车前拨链器结构设计

这款前拨链器是公路自行车变速系统的核心执行部件，主要应用于专业竞速及高端休闲公路车的传动系统中，承担着链条在不同齿数牙盘片间切换导向的核心作用，直接决定骑行过程中变速操作的响应速度、换挡精准度与传动稳定性，是影响整车骑行体验的关键传动配件。在实际骑行场景中，无论是爬坡路段需要切换小盘降低传动比获得更大扭矩输出，还是平路冲刺阶段切换大盘提升传动比获得更高行进速度，都需要该部件精准完成链条的横向引导，避免出现掉链、蹭链、换挡卡顿等问题，保障骑行过程中动力传递的连贯性。从功能特性来看，这款前拨链器采用双枢轴平行四边形联动结构，在拨链动作过程中，导板能够始终保持与牙盘片的平行度，大幅降低换挡过程中的链条摩擦阻力，提升换挡顺滑度；主体夹持结构采用高强度铝合金锻造工艺，在保证结构强度足以应对链条高速运转带来的冲击力与换挡时的侧向推力的同时，有效降低了部件自身重量，契合公路车轻量化的设计需求；内置的张力弹簧经过精准的弹力调校，既能够保证拨链动作的干脆利落，又能避免弹簧张力过大导致变速操作手感过重，适配专业车手对变速手感的精细化要求。在设计思路上，这款产品充分考虑了公路车的实际使用工况，首先针对夹持安装位做了标准化的管径适配设计，能够兼容主流规格的公路车车架坐管安装位，安装边界经过精准校核，固定后不会与车架、牙盘、曲柄等周边部件产生运动干涉；导板部分采用加长的异形轮廓设计，能够覆盖大齿数差的双盘牙盘变速行程，同时导板边缘做了圆滑过渡处理，避免换挡过程中对链条造成额外磨损；不同功能部件采用差异化的材质搭配，夹持主体与拨链臂采用轻量化铝合金材质，受力销轴采用高强度不锈钢材质，弹簧部件采用高弹性弹簧钢材质，在重量、强度、耐用性之间取得了最优平衡。外形尺寸方面，这款前拨链器整体结构紧凑，安装后横向突出量经过严格控制，不会额外增加车架的横向宽度，避免骑行过程中部件与骑行者腿部发生剐蹭；竖向安装调节行程预留了足够的余量，能够适配不同齿数规格的公路车双盘牙盘，用户在安装时可以通过高低限位螺丝、张力调节螺丝精准调整导板的位置边界，确保在最大盘与最小盘位置时导板都能处于最佳的导向位置，避免出现变速不到位或者掉链的问题。
