小型精密碗式自动送料给料设备结构

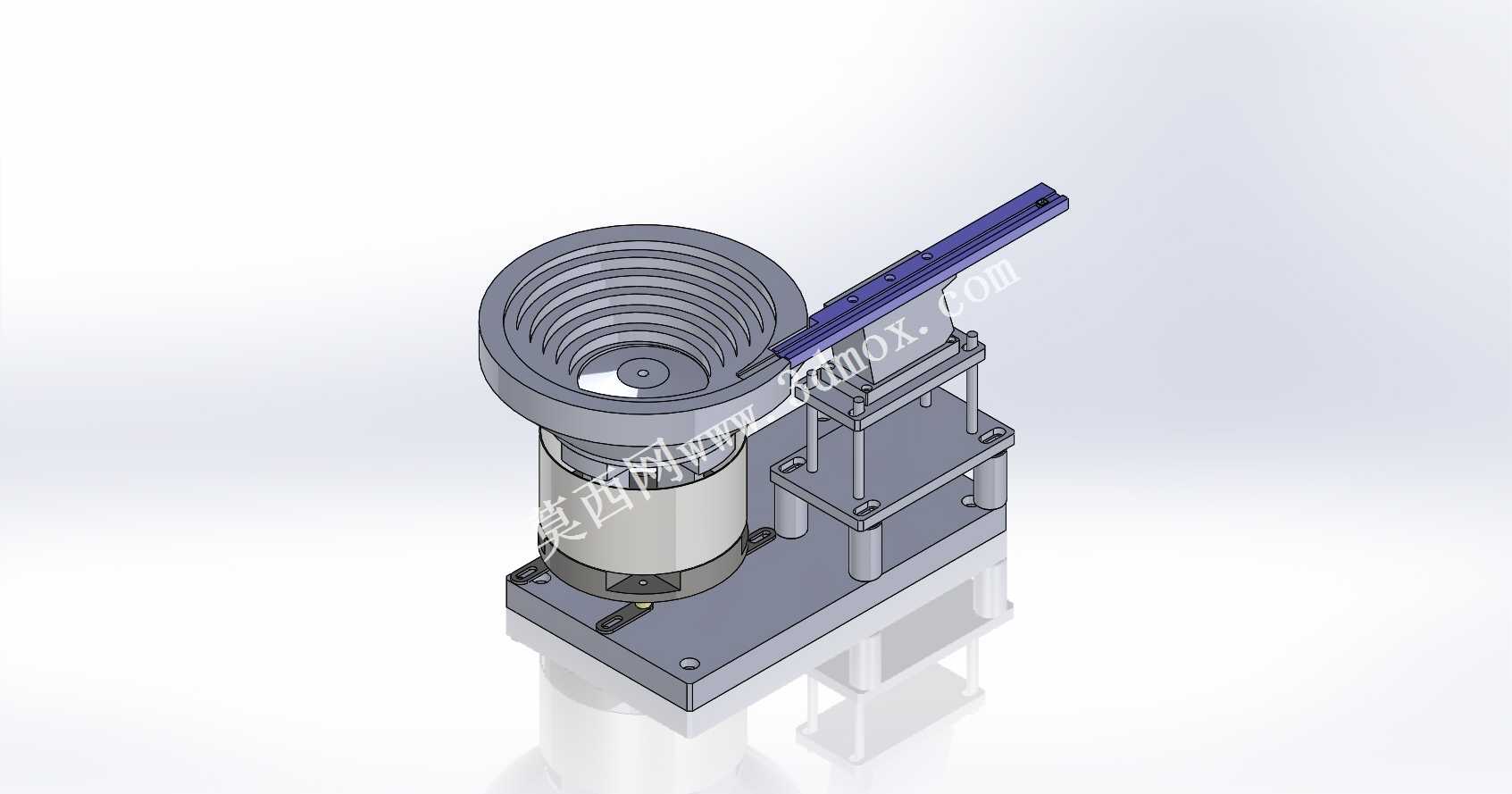

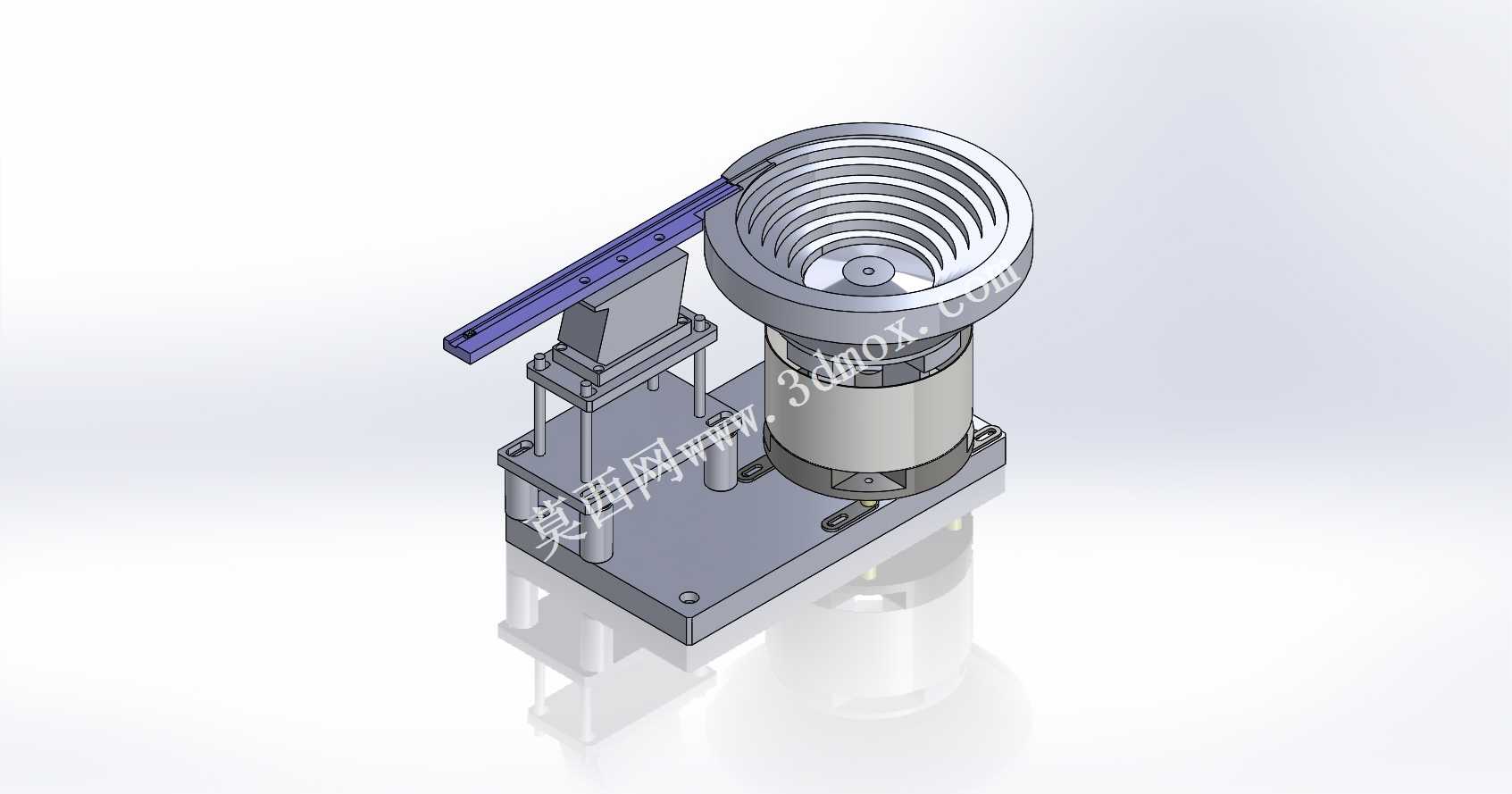

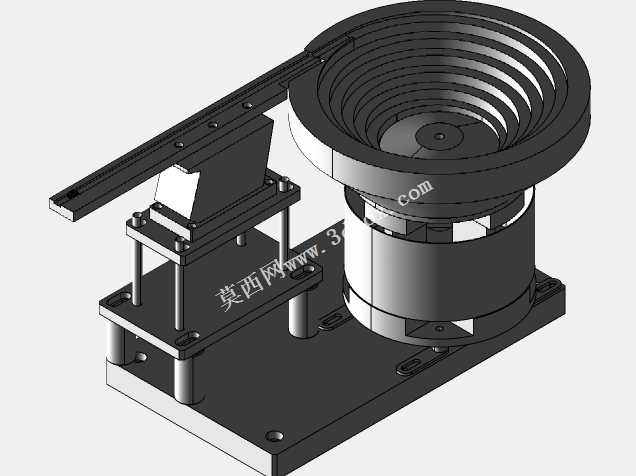

这款碗式给料设备主要面向小尺寸五金零件、电子元器件、塑胶小配件的自动化产线上料场景，常见于3C电子组装、小五金冲压加工、精密零部件装配等生产环节，承担零散工件的定向排序、连续送料功能，替代传统人工手动摆料上料的作业模式，能够大幅提升产线连续运行的稳定性，降低人工重复上料的劳动强度，同时减少人工摆料带来的工件摆放偏差、漏料等问题，适配多类轻小型工件的自动化上料需求。设备核心采用振动送料的工作原理，碗状料盘通过规律的高频微幅振动，让放置在料盘内的零散工件沿着盘内预设的螺旋轨道逐步上行，在轨道行进过程中通过轨道结构的定向筛选，让姿态不符合要求的工件重新落回料盘底部，仅保留姿态统一、符合送料要求的工件进入末端的直线送料轨道，最终将工件有序输送至下一工位的接料位置，实现工件的定向、定量、连续供给。在设计思路上，这款设备优先考虑了小空间产线的适配性，整体采用立式紧凑布局，振动发生主体安装在厚重的方形安装底座上，底座通过四个可调式支撑脚与安装台面连接，既可以通过调整支撑脚保证设备整体水平度，避免振动送料过程中出现工件跑偏、卡料的问题，也能通过支撑脚的缓冲结构减少设备振动向安装台面的传递，降低振动对周边其他精密设备的干扰。直线送料轨道通过独立的支架结构固定在底座上方，轨道出料端的高度、水平位置都预留了调整空间，可以根据下游工位的接料高度、接料位置灵活调整安装位置，适配不同布局的产线对接需求。从安装边界来看，设备整体底座为方形结构，占用台面安装面积极小，安装时仅需要在台面上预留对应底座尺寸的平整安装区域，固定好支撑脚即可完成设备的主体安装，不需要额外做复杂的地基固定或者大型支架搭建；设备的整体高度控制在小型桌面设备的适配范围内，不会遮挡周边设备的操作空间，同时料盘的开口高度适配人工添料的操作高度，操作人员站在设备旁即可轻松完成料盘的工件补加，不需要额外搭建登高操作平台。设备的结构设计充分考虑了日常维护的便捷性，振动主体与料盘采用快拆式连接结构，更换不同规格的料盘即可适配不同尺寸、不同形状的工件送料需求，不需要整体更换设备主体，能够帮助生产方快速完成不同产品生产的换型调整，降低多品种小批量生产场景下的设备投入成本。直线送料轨道采用分体式装配设计，轨道槽可以根据工件的外形尺寸单独更换，避免工件在轨道内出现卡滞、叠料的问题，保证送料过程的顺畅连续。
