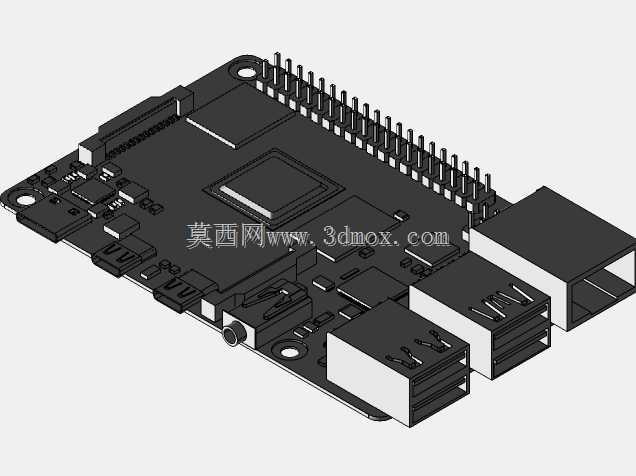

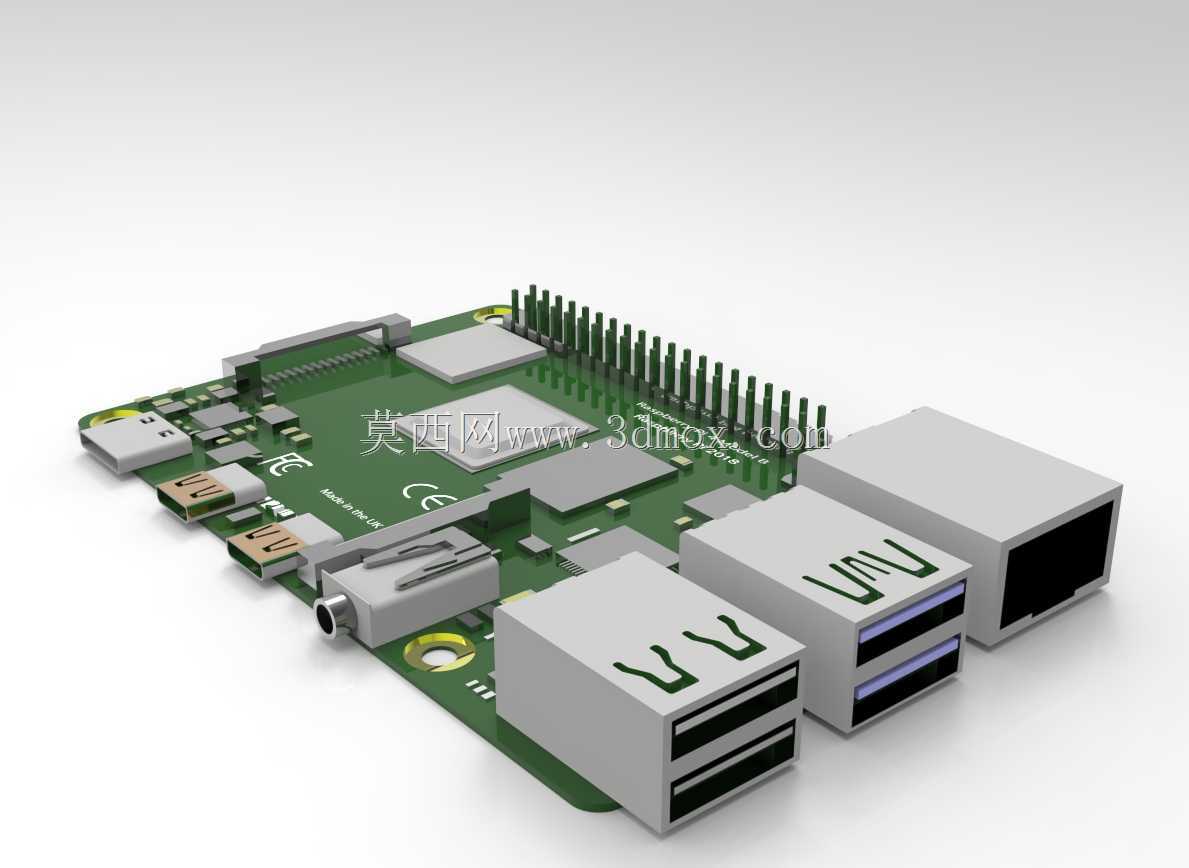

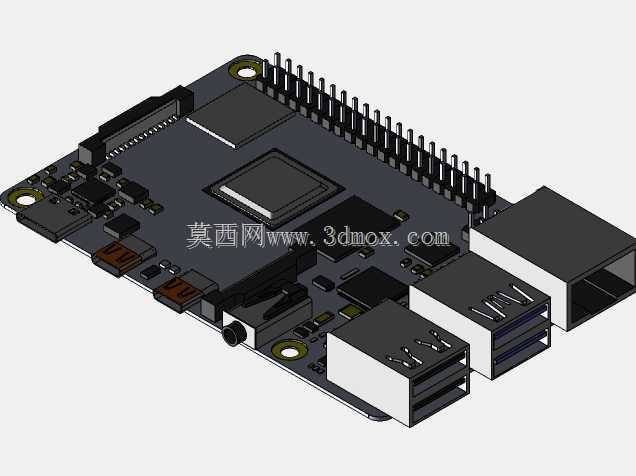

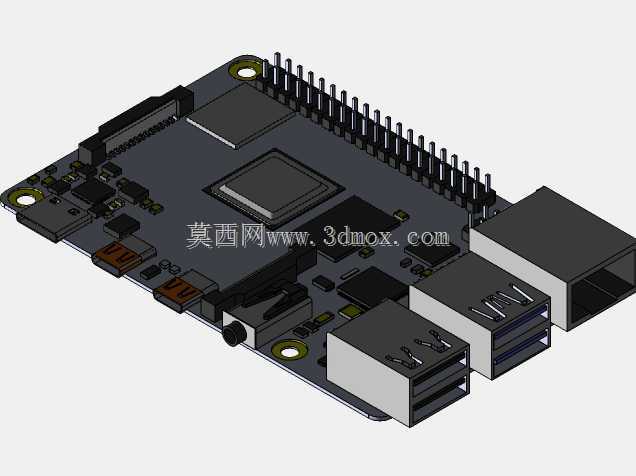

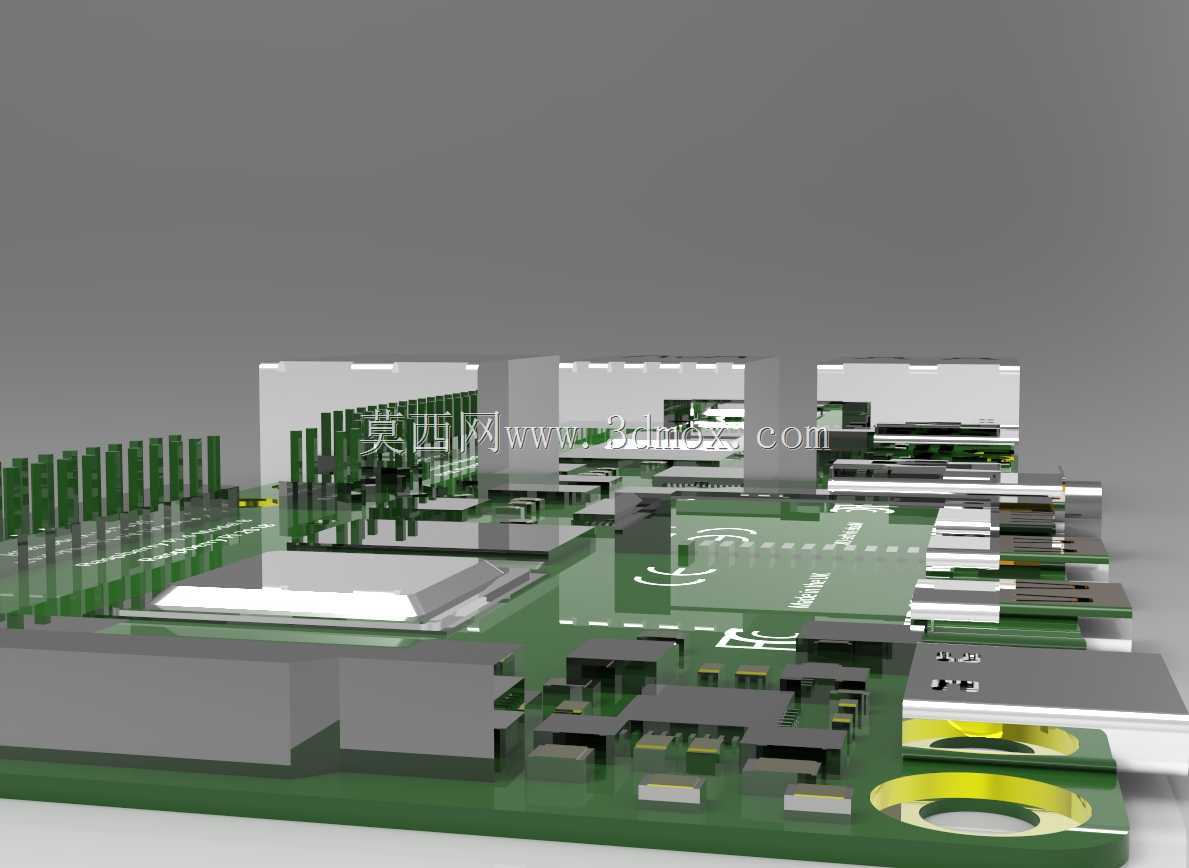

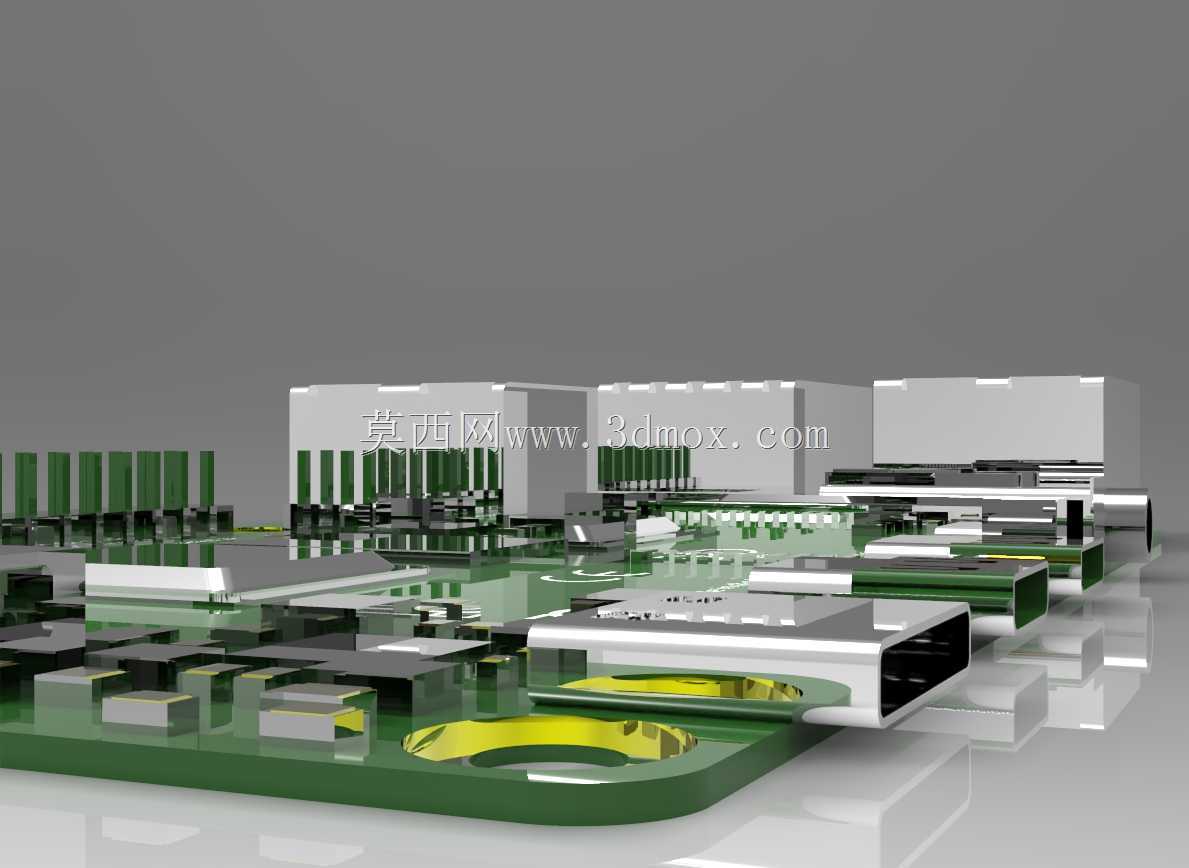

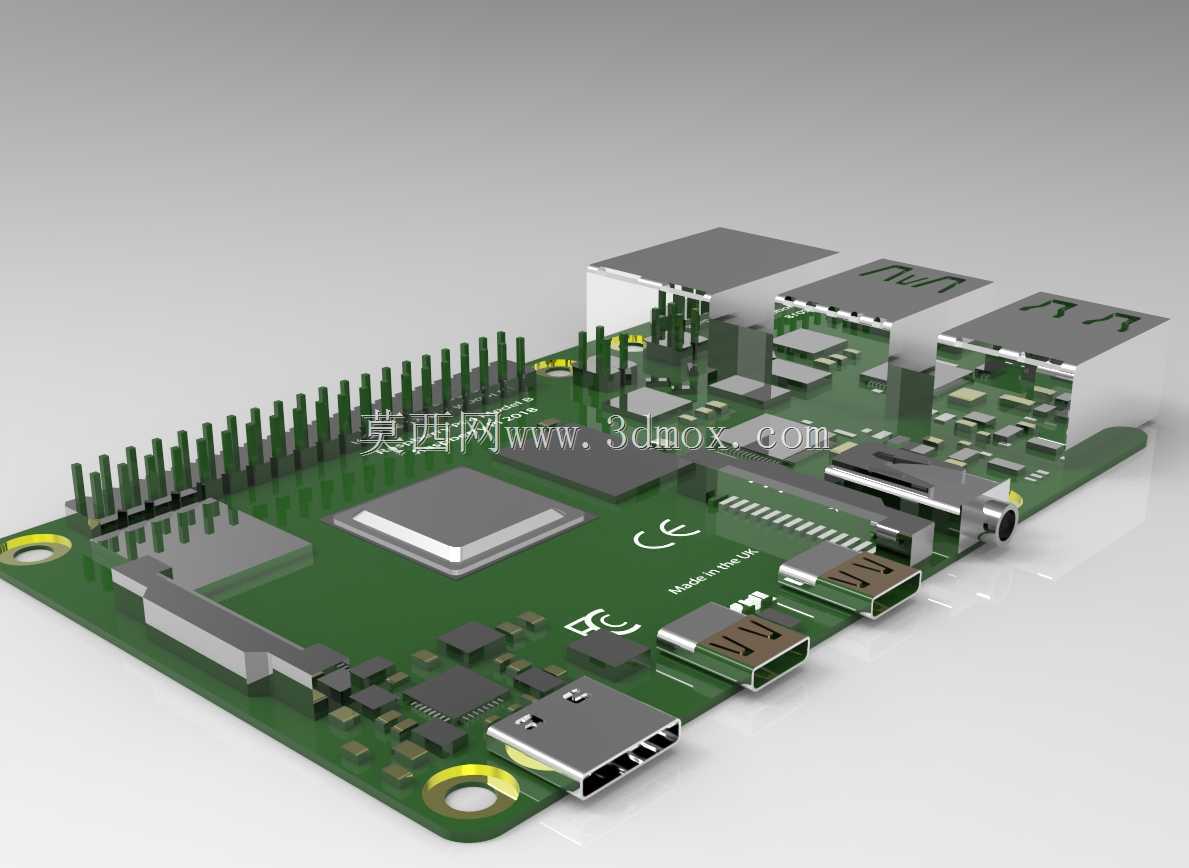

树莓派4B型单板微型计算机结构

这款单板微型计算机是面向嵌入式开发、创客实践、轻量边缘计算场景打造的核心硬件载体，整体尺寸严格遵循信用卡规格设计，长宽控制在85mm×56mm的标准边界内，厚度仅17mm左右，能够轻松嵌入各类紧凑型设备壳体、定制化项目外壳中，不会占用过多安装空间，适配桌面开发、壁挂部署、设备内置等多种安装场景。从功能布局来看，板载集成了完整的计算机运行所需的核心模块，一侧排布两个USB2.0与两个USB3.0接口，可直接外接键盘、鼠标、U盘、外置传感器等外设，满足日常调试、数据传输、外设扩展的需求；相邻位置设置标准以太网接口，支持有线网络接入，提供稳定的低延迟网络连接，适配对网络稳定性要求较高的边缘网关、数据采集类项目；音视频接口包含3.5mm音频输出口与Micro HDMI接口，可直接连接显示设备、音频输出设备，实现可视化操作与音频信号输出；供电接口采用Type-C规格，支持宽幅电压输入，适配常见的手机充电器、移动电源等供电设备，大幅降低部署的供电门槛。板身一侧整齐排布40Pin GPIO排针，所有引脚按照通用嵌入式开发标准定义，可直接对接各类传感器模块、执行器组件、扩展功能板，无需额外焊接转接电路，能够快速搭建智能家居控制终端、小型机器人控制核心、环境监测数据采集节点、物联网网关等各类项目。PCB板采用绿色阻焊层设计，核心处理器、内存颗粒、电源管理芯片等核心元器件均做了合理的布局避让，高发热元件预留了散热片安装位置，用户可根据长时间高负载运行的需求加装被动散热片或小型主动散热风扇，避免过热降频影响运行稳定性。设计过程中充分考虑了创客二次开发的便利性，所有接口位置均做了防呆设计，避免用户插错外设损坏板卡，板载预留的CSI摄像头接口、DSI显示屏接口可直接对接官方配套的摄像头模组、触控显示屏，快速搭建视觉识别、人机交互类项目。在实际应用中，这款硬件既可以作为编程学习的入门载体，帮助初学者掌握硬件编程、嵌入式系统开发的相关技能，也可以作为小型服务器承载轻量网页服务、私有云存储、离线下载等功能，还能嵌入到工业现场的小型采集设备中，承担数据预处理、协议转换、边缘端逻辑运算的任务，凭借丰富的扩展能力与紧凑的尺寸优势，覆盖了从个人学习、创客创作到小规模工业应用的多元场景。
