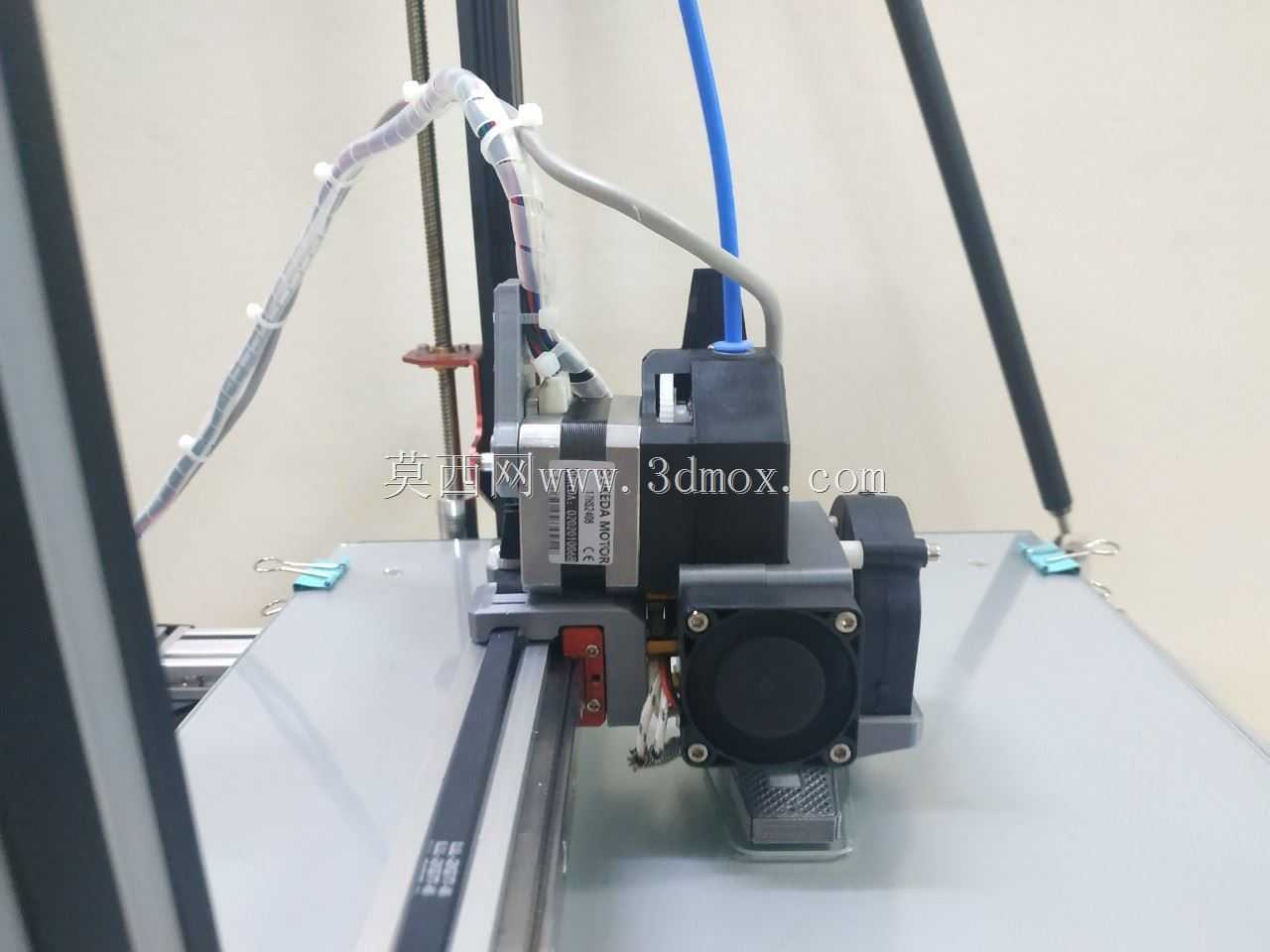

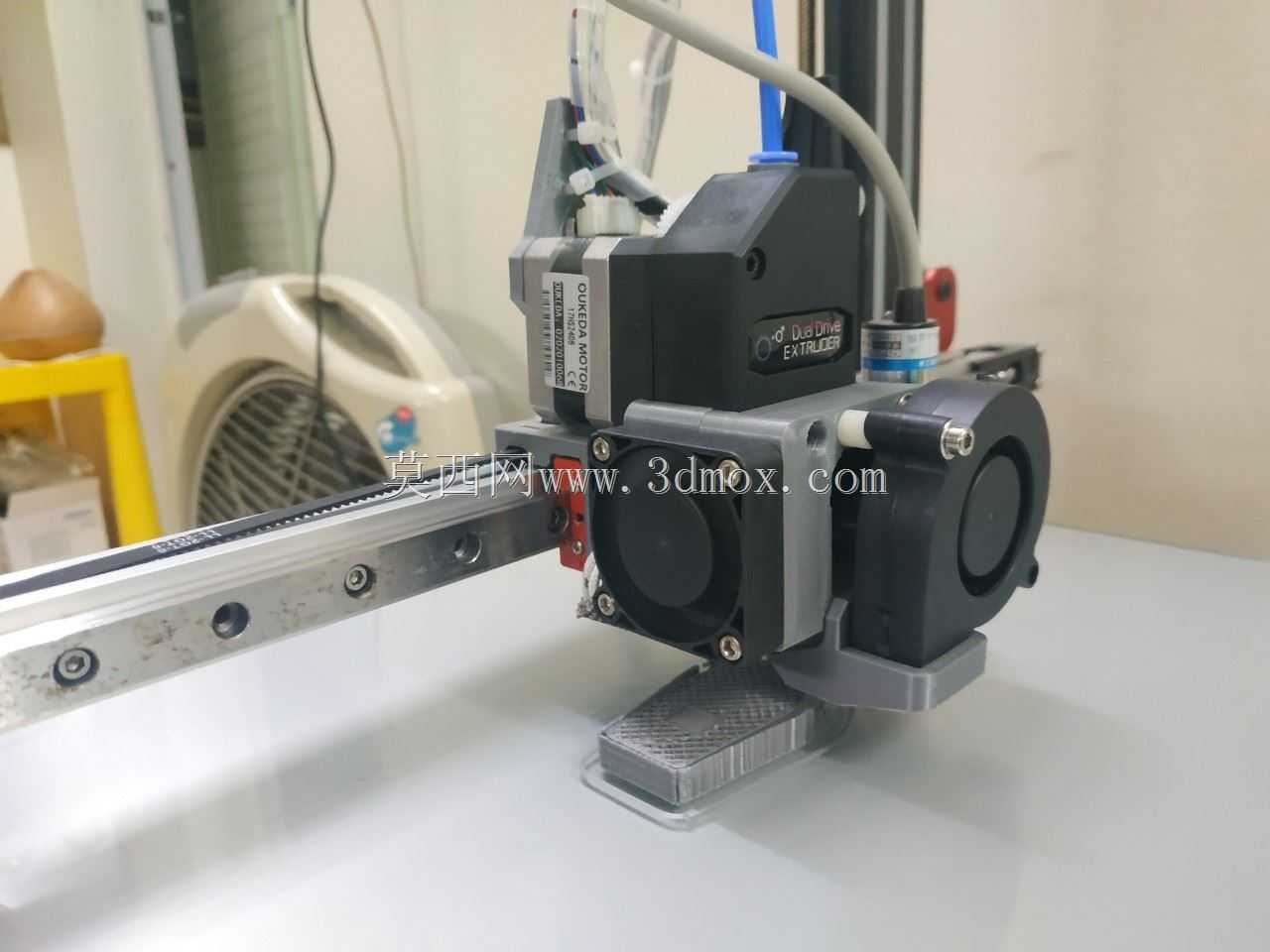

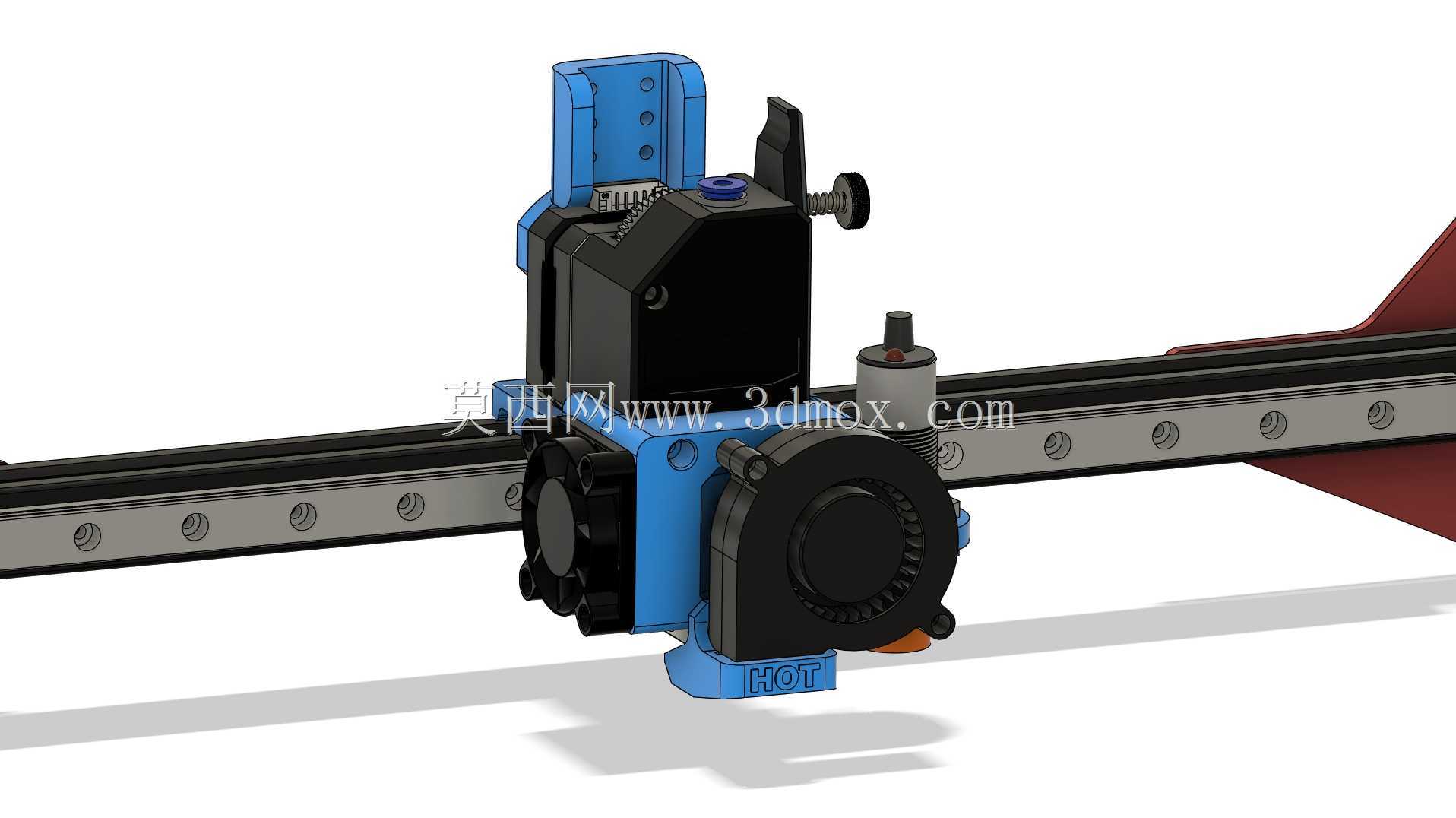

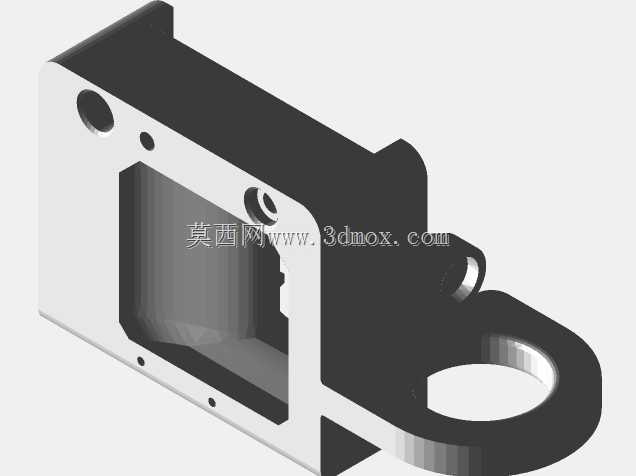

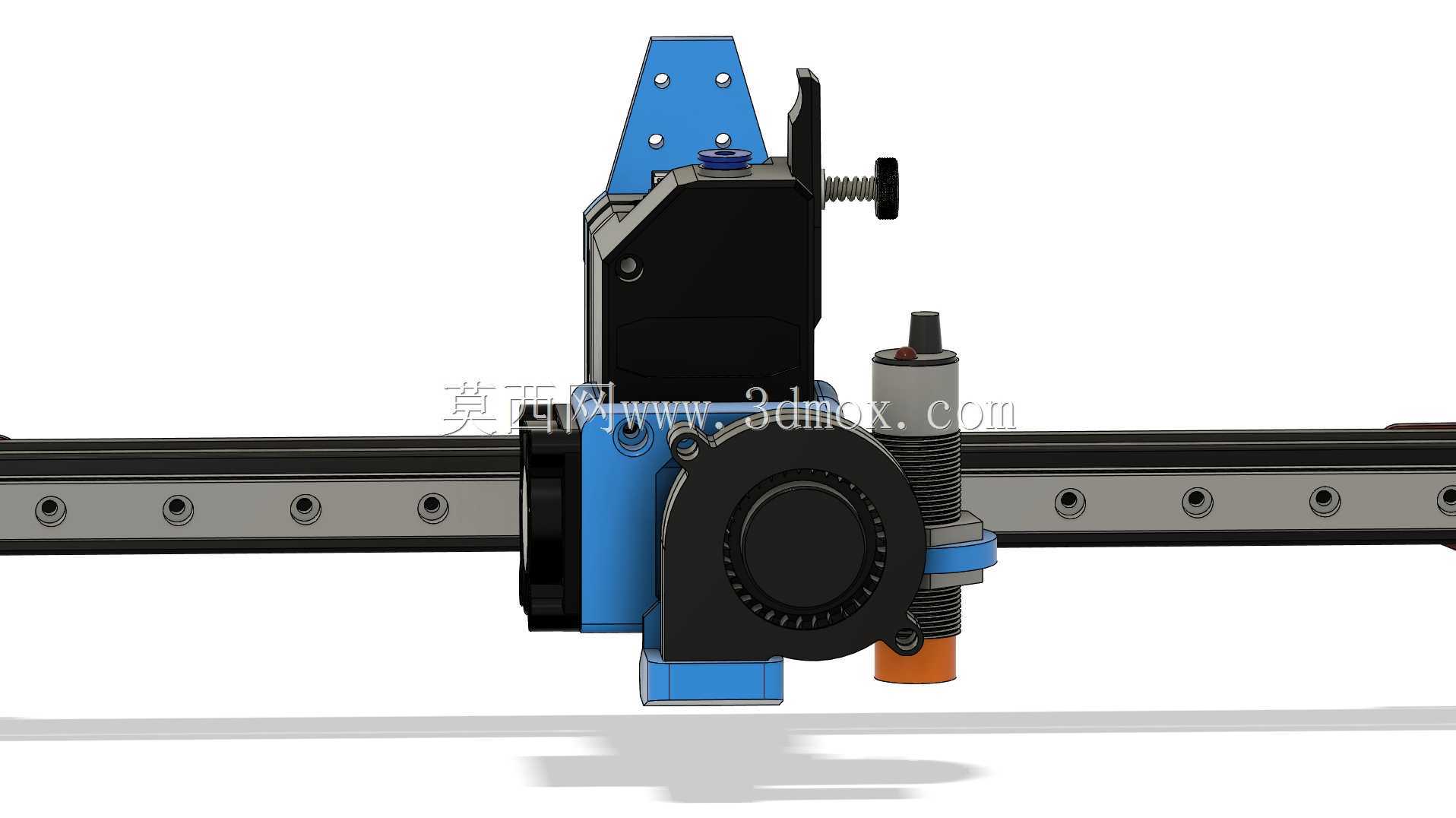

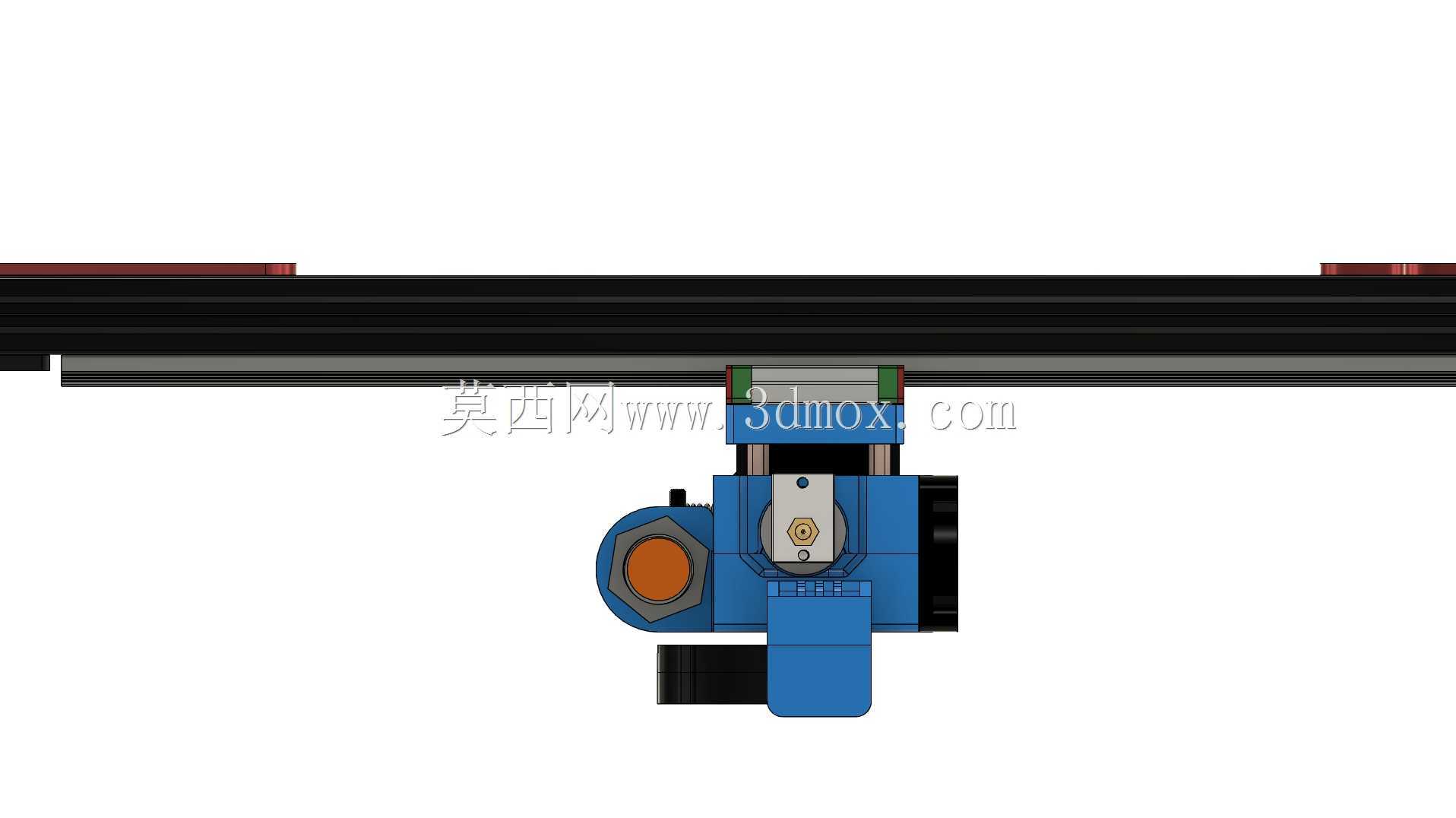

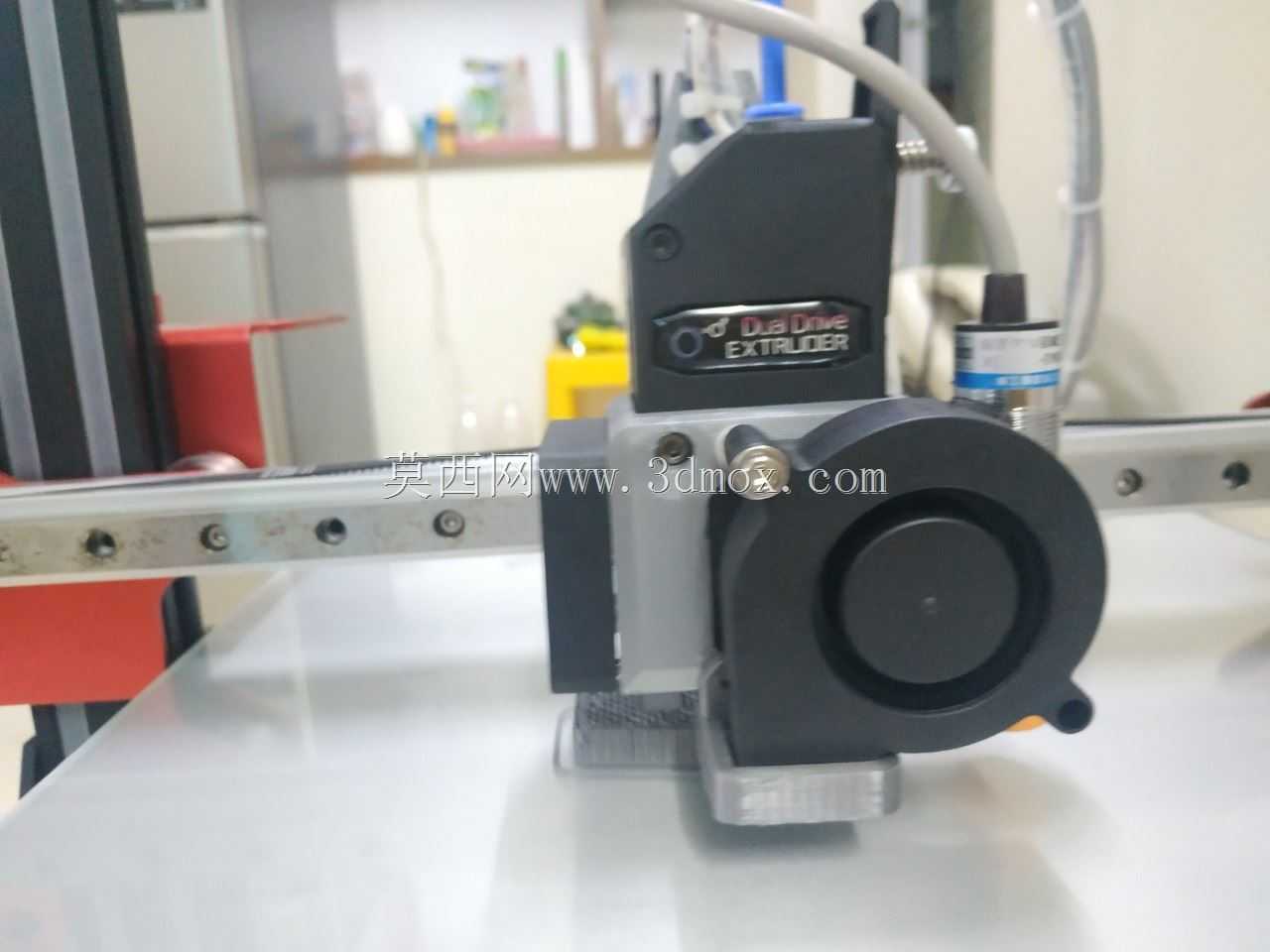

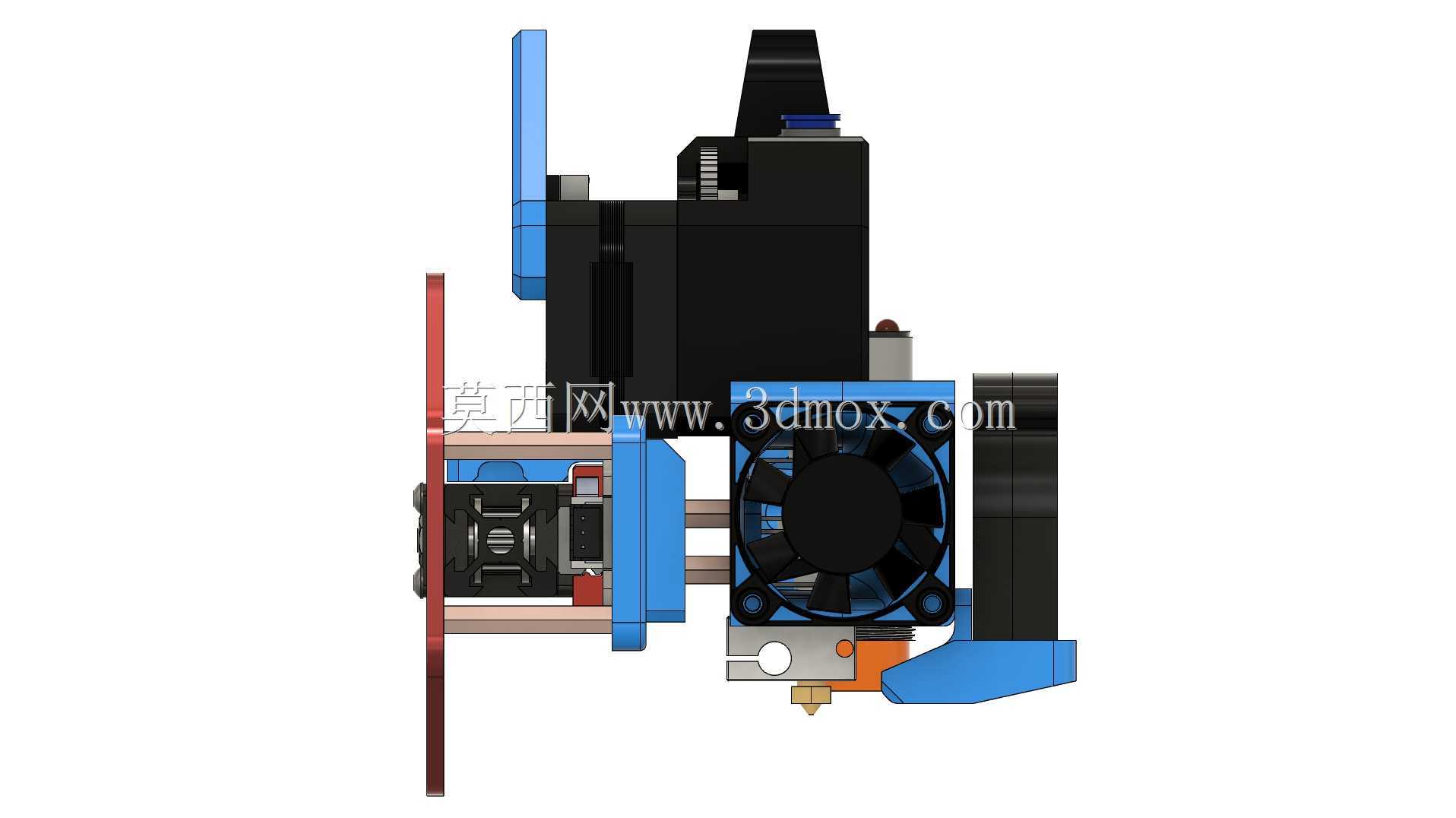

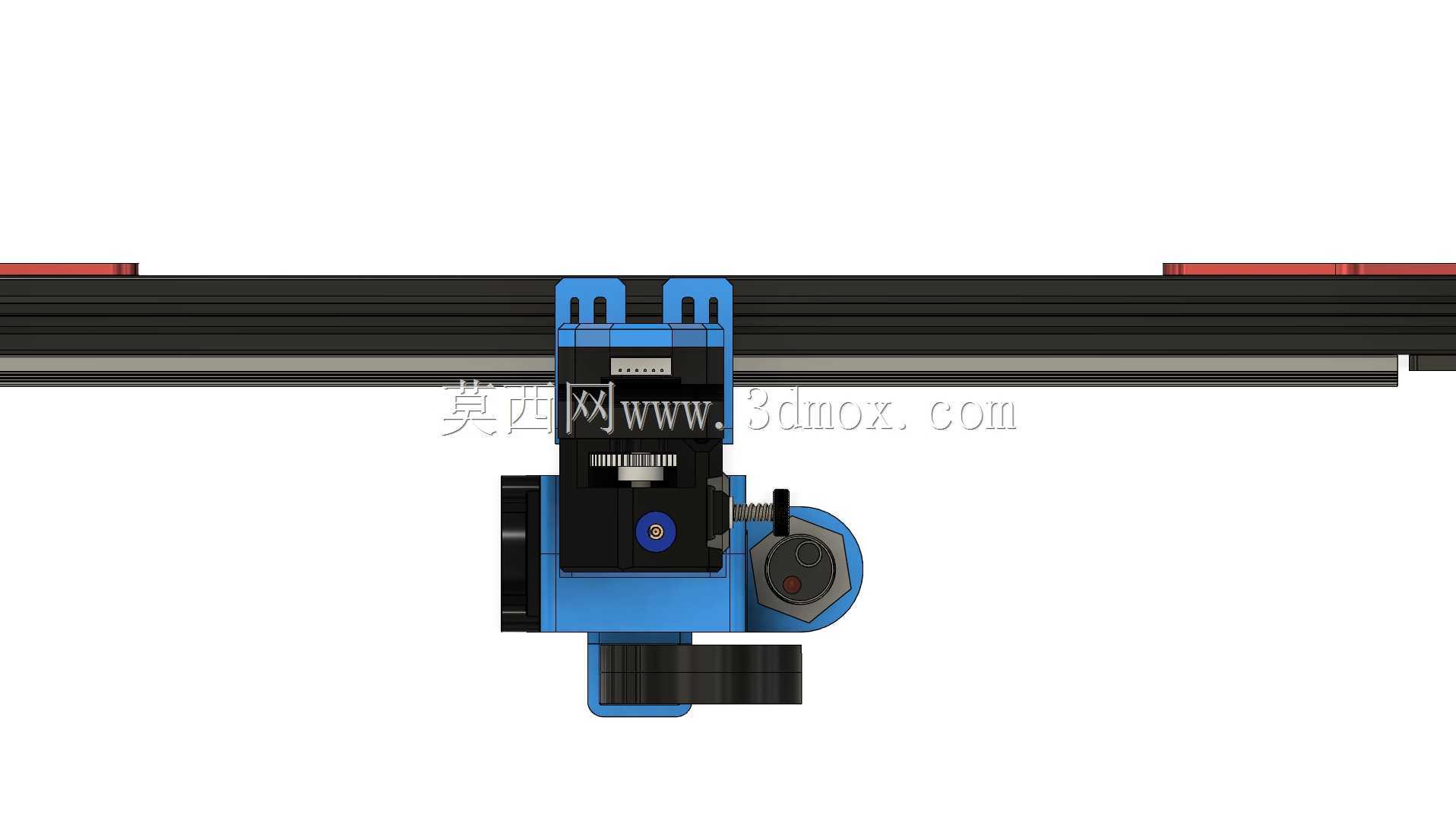

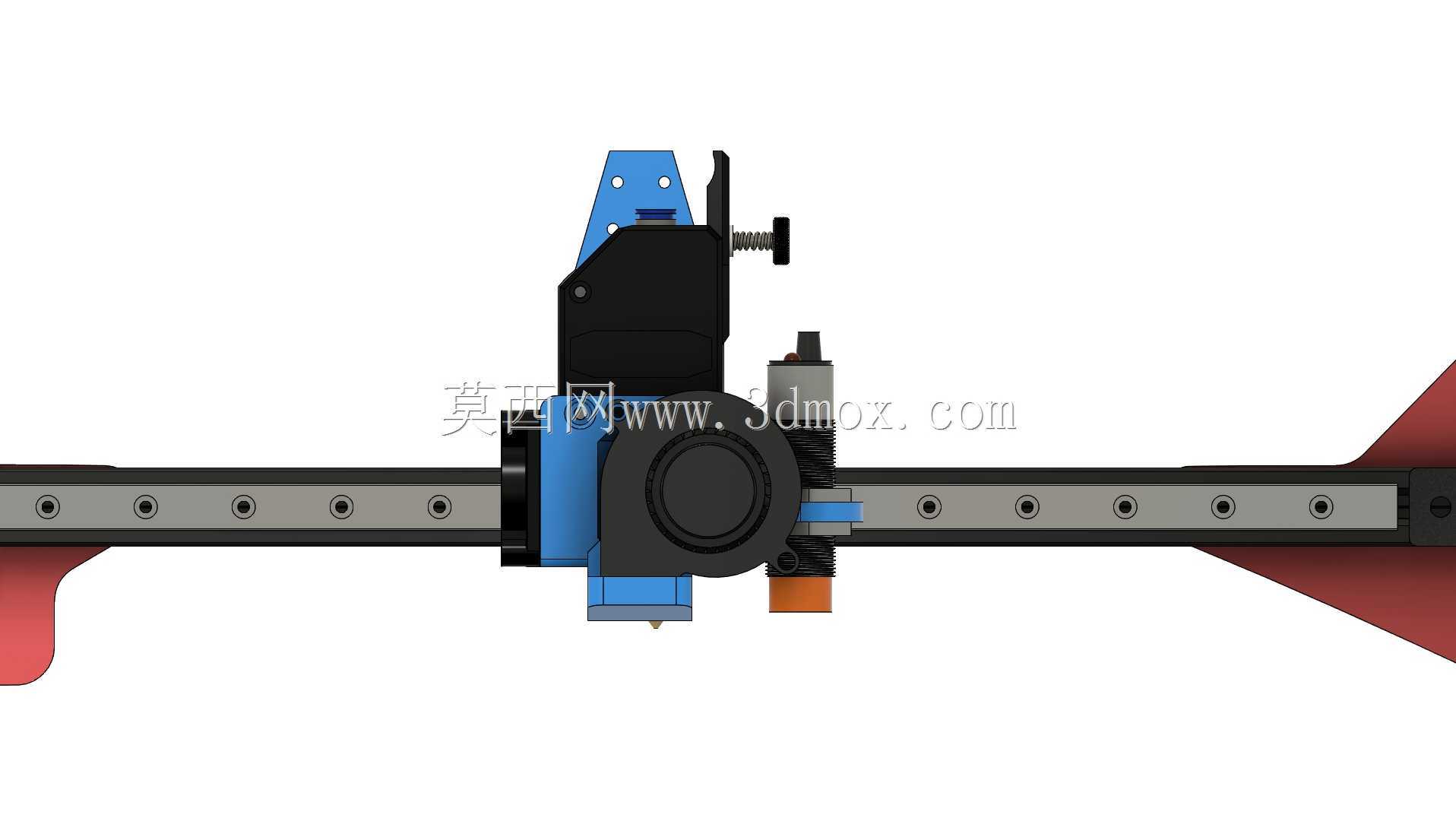

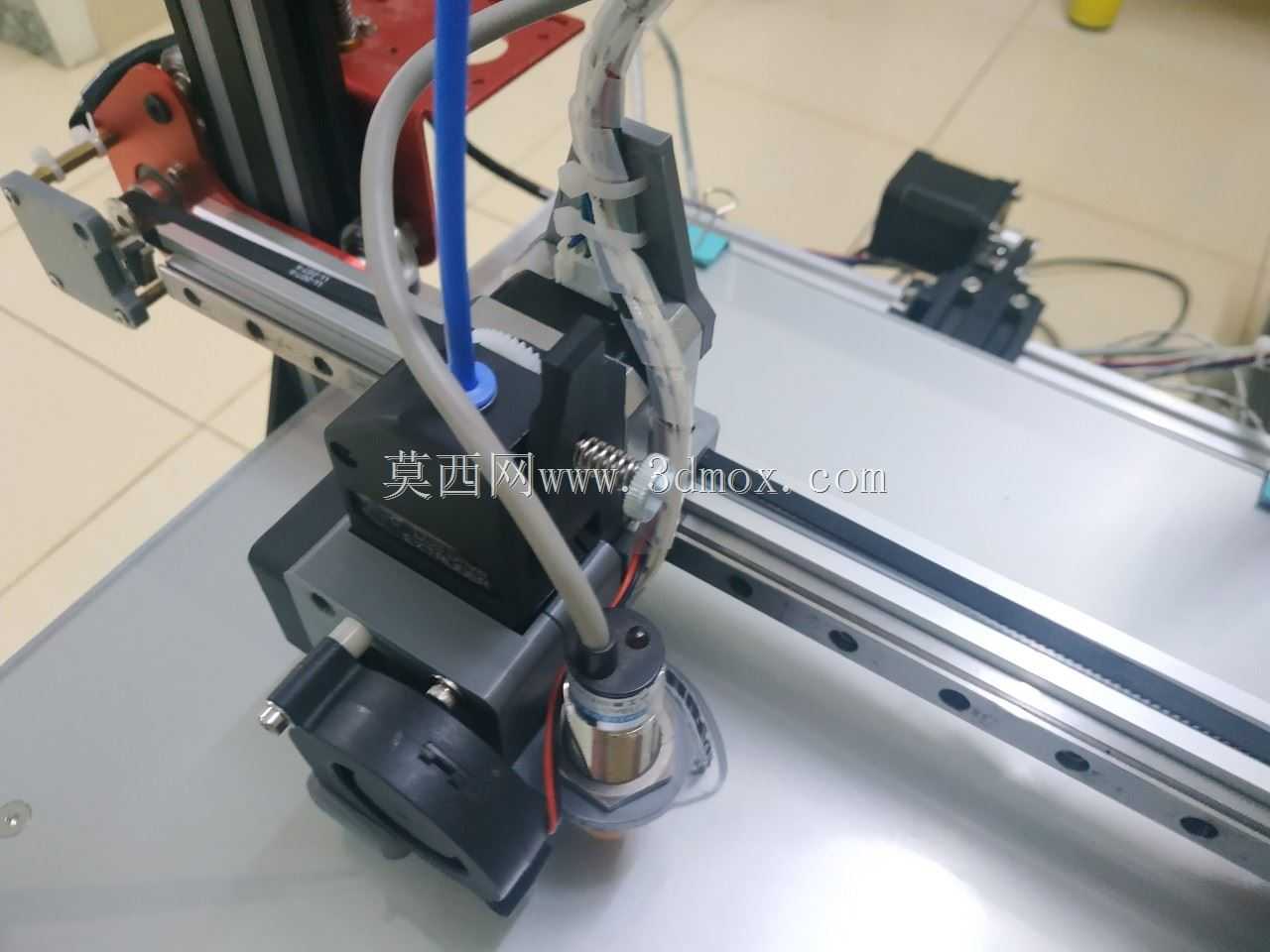

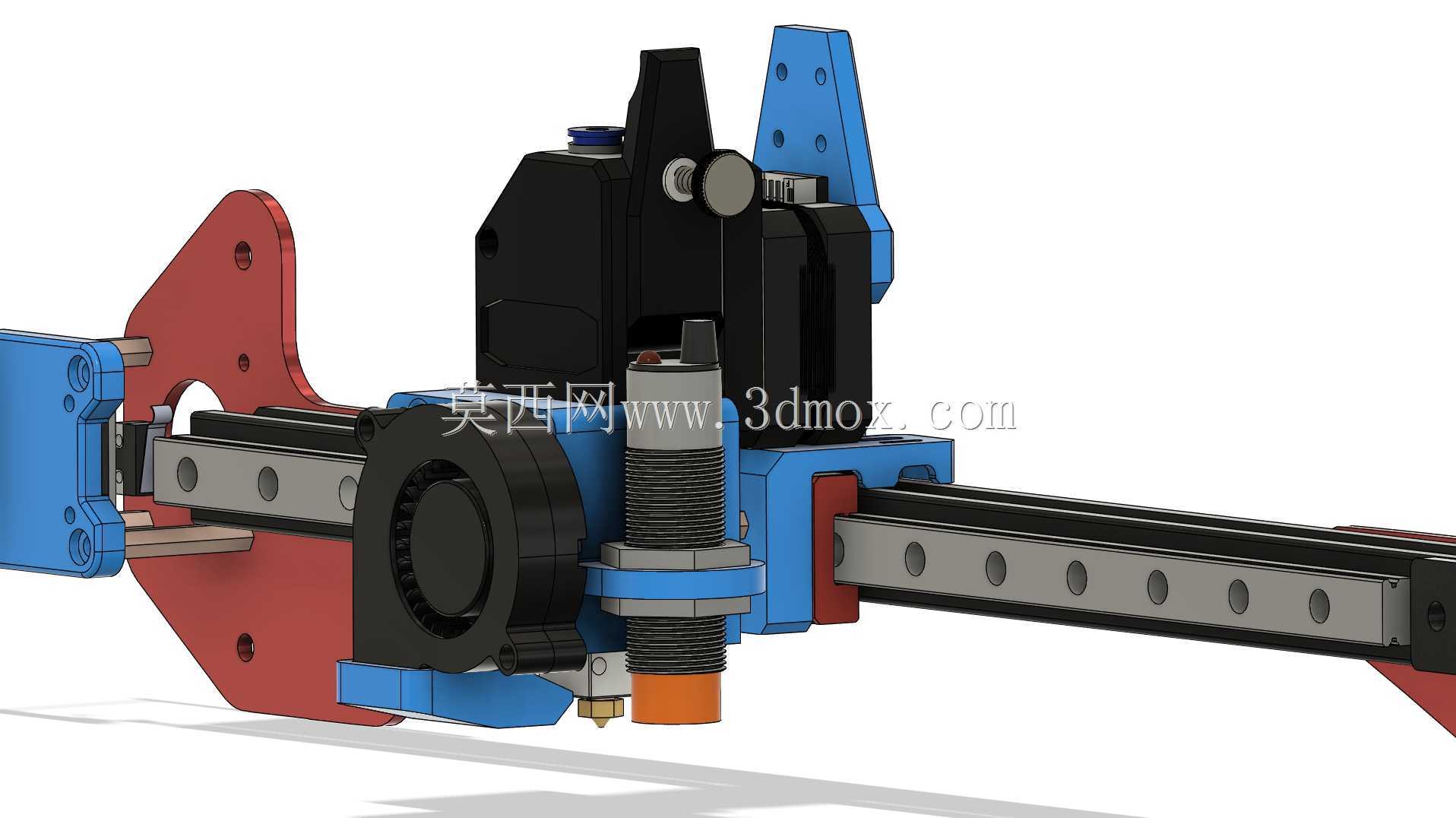

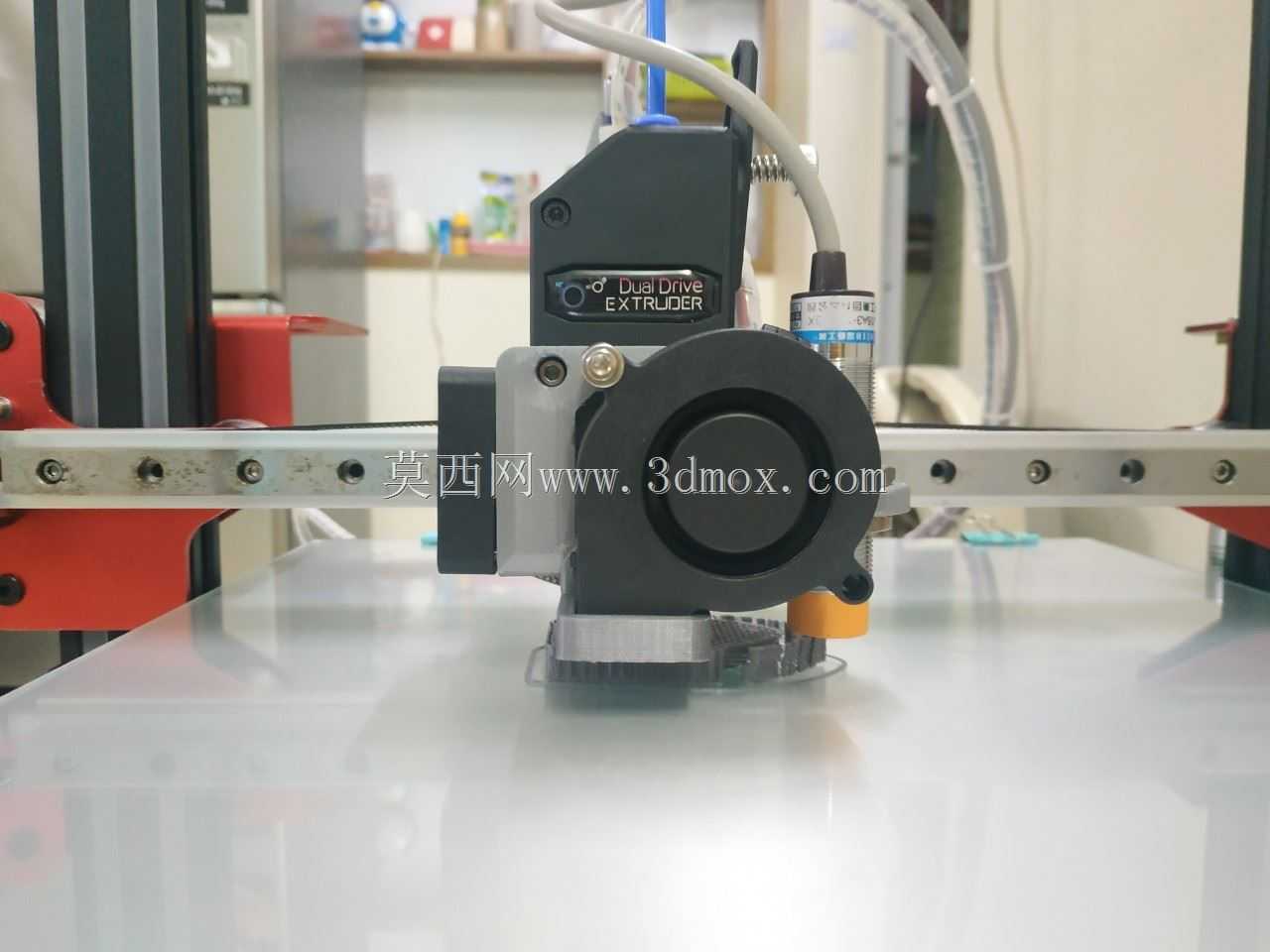

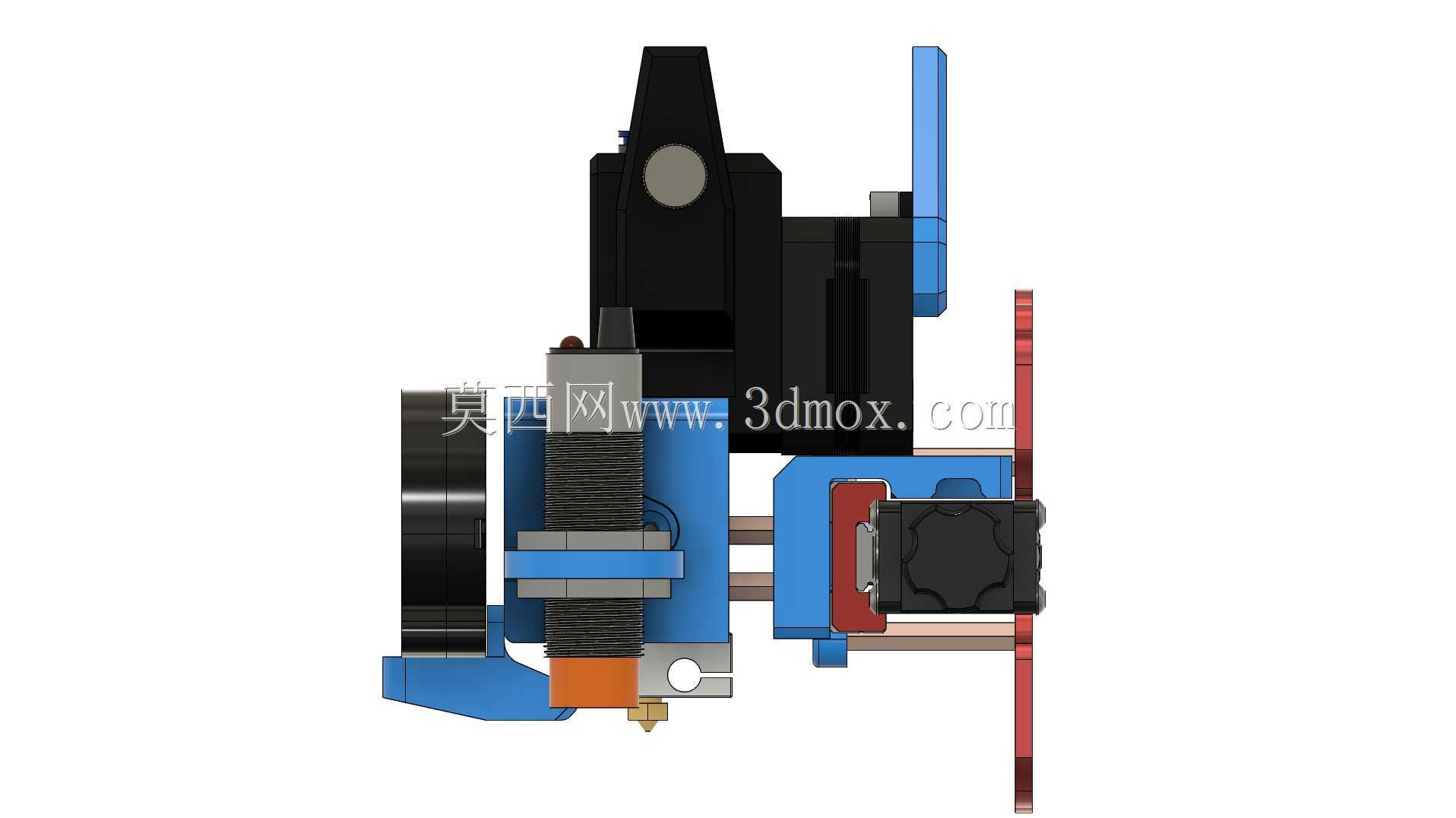

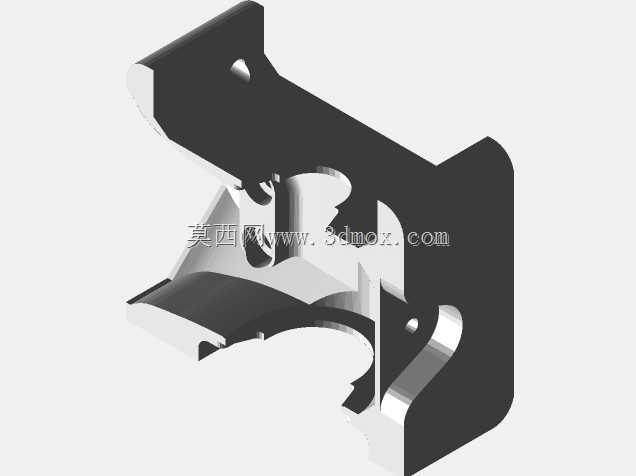

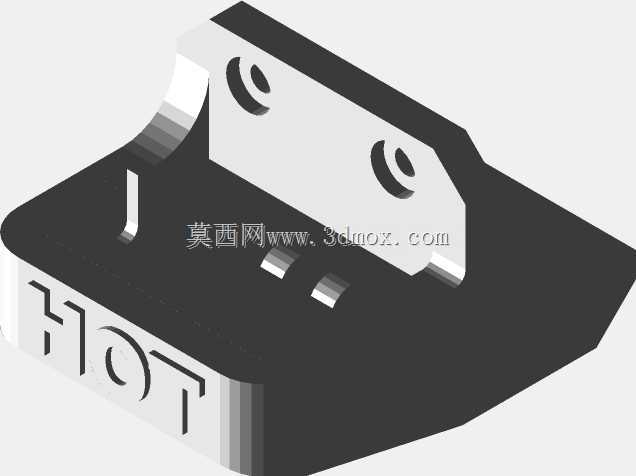

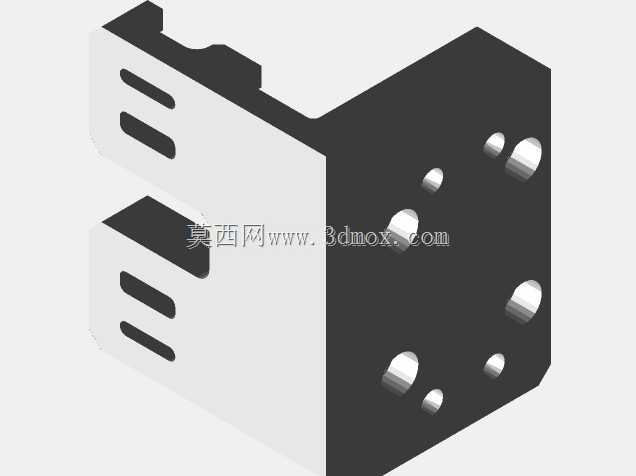

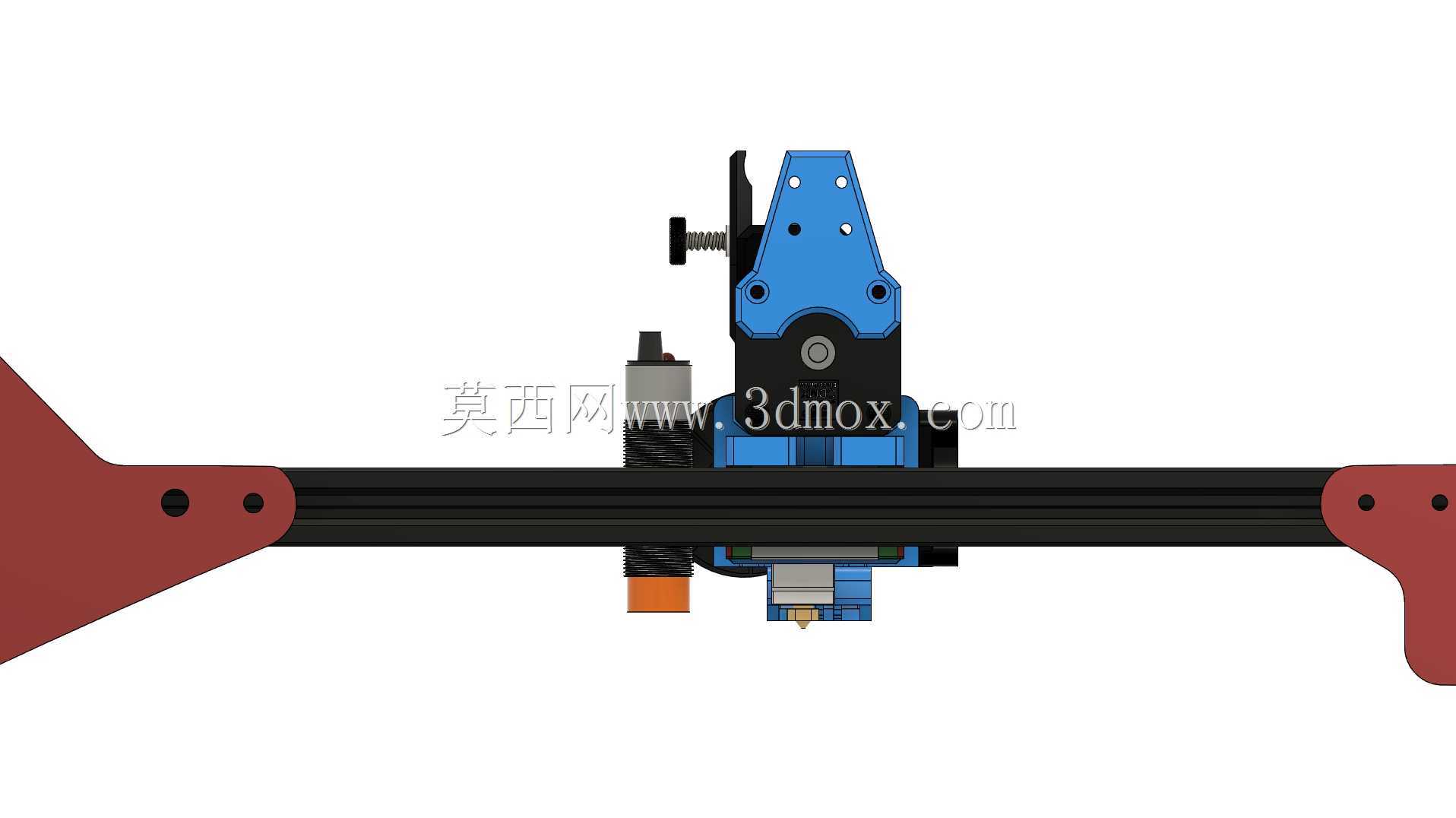

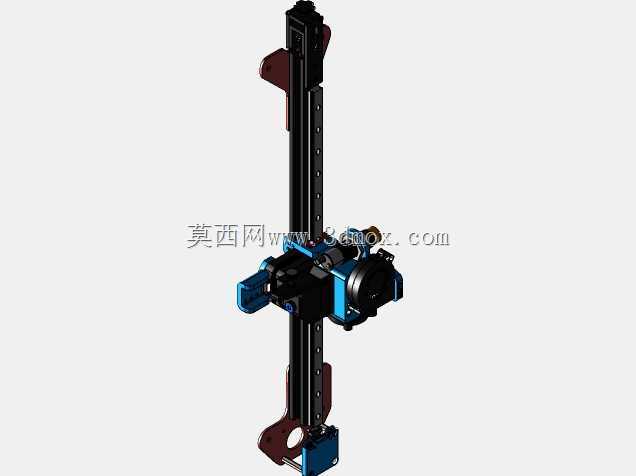

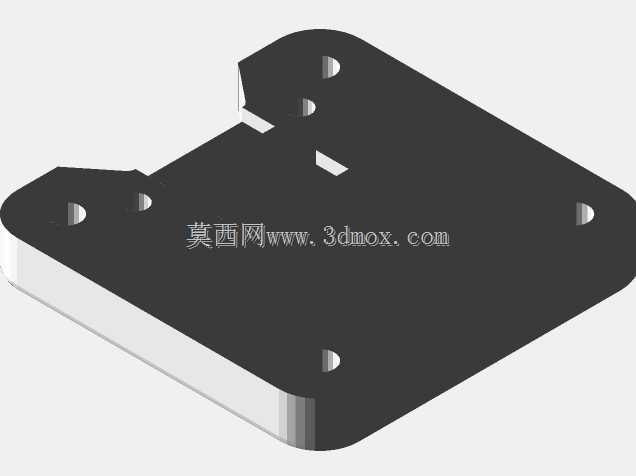

CR-10S机型X轴导轨BMG双挤出头V2结构

该结构面向桌面级FDM熔融沉积成型3D打印设备的X轴运动端升级改造场景，主要适配CR-10S系列大尺寸桌面3D打印机，核心作用是替换原厂X轴运动系统与挤出机构，解决原厂滑轮运动结构长期使用易磨损、打印精度衰减快、近端挤出送料阻力大的痛点，同时支持双耗材打印作业需求，可覆盖创意模型制作、工业手板打样、教育实训等多场景下的高精度打印需求。

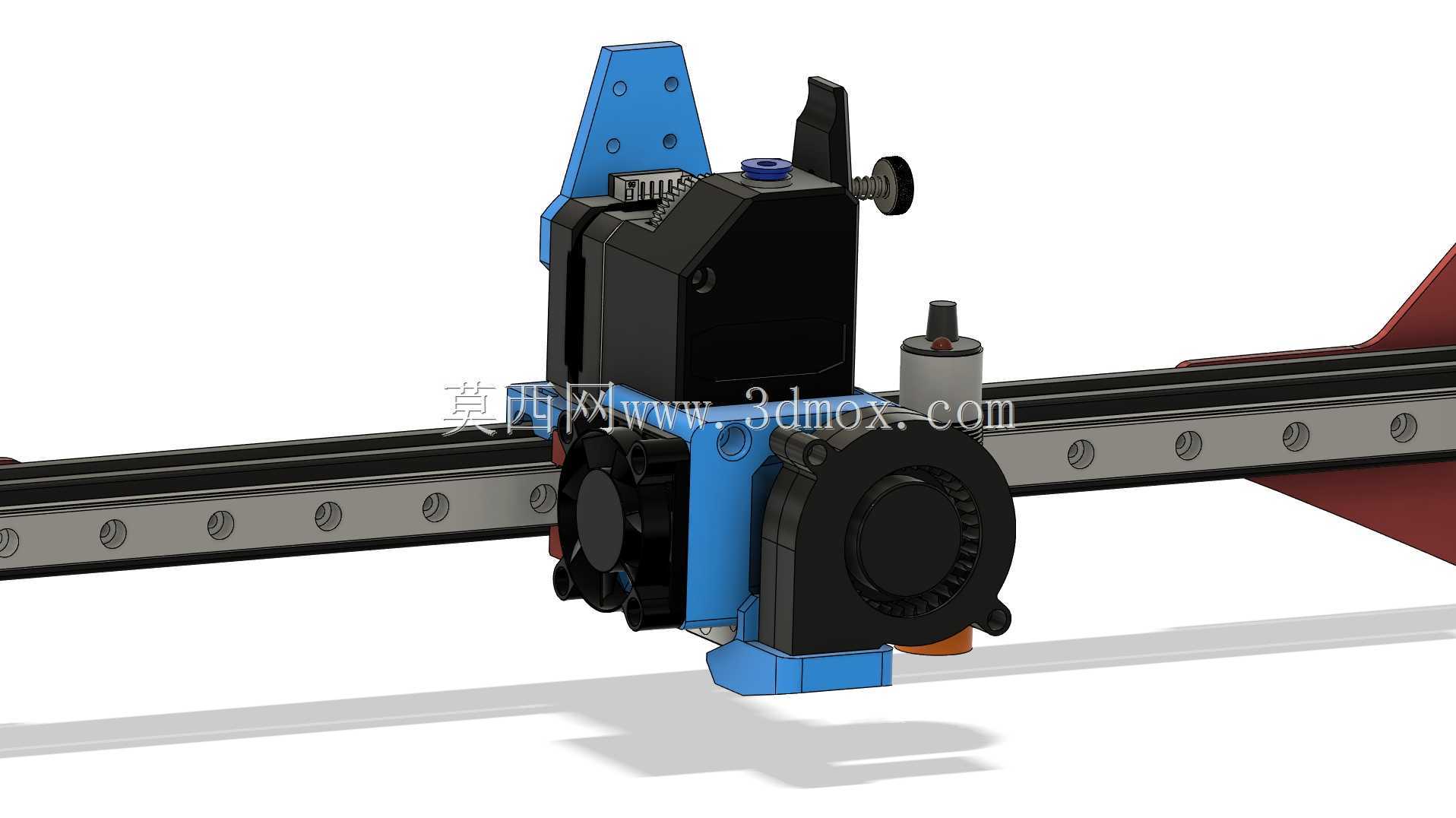

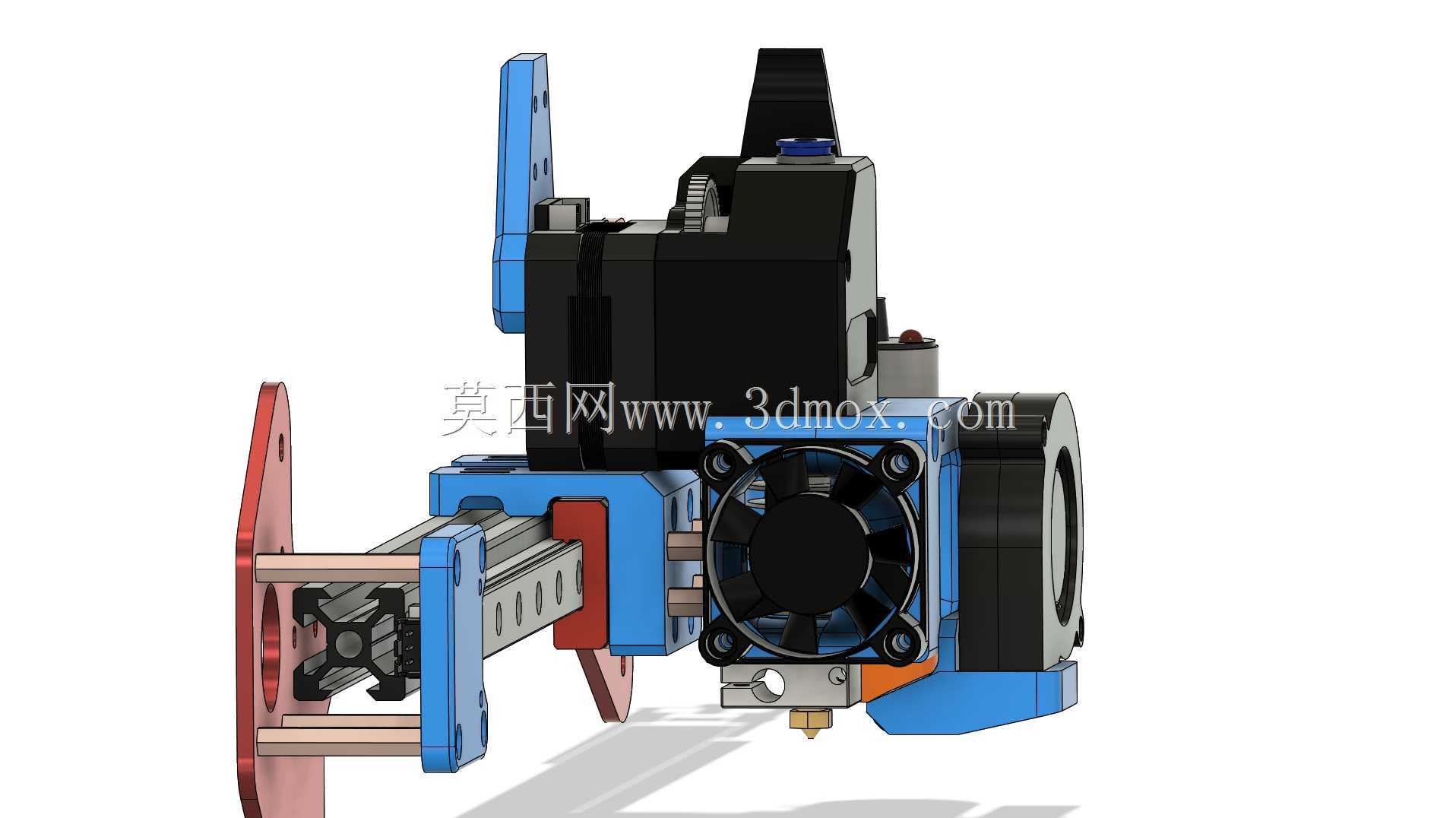

功能特性层面，该结构将X轴运动副替换为MGN12规格线性导轨，相比原厂V轮配合铝型材的运动结构，大幅降低运动间隙与运行阻力，X轴往复运动的定位精度可长期保持稳定，避免长期使用后出现的层纹错位、打印件表面振纹问题；挤出端采用Bondtech BMG双齿轮挤出结构，双驱动齿轮对耗材的咬合作用力更均匀，送料推力相比原厂单齿轮挤出提升40%以上，可稳定输送TPU、TPE等柔性耗材，同时兼容PLA、ABS、PETG等常规刚性耗材，减少耗材打滑、进料不畅导致的断料、缺料打印故障；热端采用E3D V6规格快拆热端，支持最高260℃的打印温度，可覆盖绝大多数民用FDM耗材的温度需求，热端固定位预留了40*40规格散热风扇与15mm半径径向涡轮风扇的安装位，可同时实现热端散热喉管的主动冷却与打印件成型层的快速风冷，减少打印件翘边、拉丝问题，提升悬垂结构的打印质量。

设计思路上，整套结构采用模块化集成设计，所有安装孔位完全匹配CR-10S原厂X轴安装基准，无需对设备原有机架进行打孔、切割等破坏性改装，用户可直接替换原厂X轴滑车与挤出机构完成升级；结构设计时充分考虑了运动端的重量平衡，将挤出电机、散热风扇、热端的重量沿X轴导轨中心对称分布，避免运动端偏载导致的导轨单侧磨损、运动卡顿问题；同时预留了BLTouch自动调平传感器的安装位，支持用户拓展自动调平功能，无需额外设计传感器固定支架；所有走线槽位均做了圆角处理，避免长期运动过程中线材被磨损导致的电路故障。

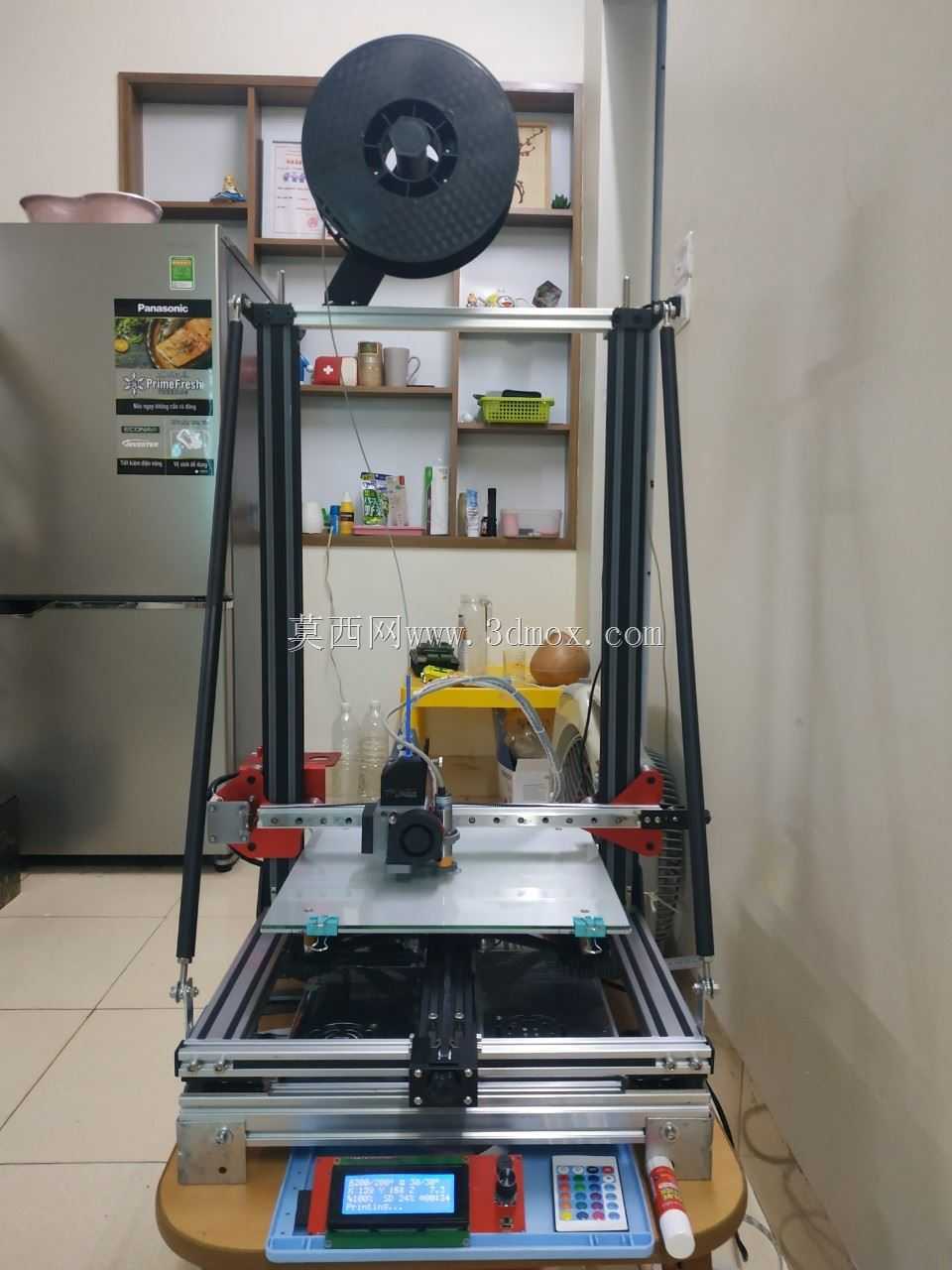

安装边界与尺寸层面，整套X轴挤出滑车沿X轴方向的总宽度为128mm，沿Z轴方向的总高度为152mm，沿Y轴方向的总厚度为86mm，安装后不会超出CR-10S原厂X轴的运动行程范围，不会压缩设备原有300*300*400mm的打印成型空间；导轨安装孔位完全匹配2020系列V槽铝型材的安装基准，导轨固定采用M3内六角螺丝，安装时仅需保证导轨直线度在0.02mm/m以内即可达到设计运动精度；挤出机构的耗材进料口采用4mm标准快插接头，适配直径1.75mm的通用FDM打印耗材，热端喷嘴采用标准M6螺纹接口，用户可根据打印需求更换0.2mm到1.0mm不同口径的喷嘴，无需额外修改固定结构。
