K02-63四爪自定心卡盘结构设计

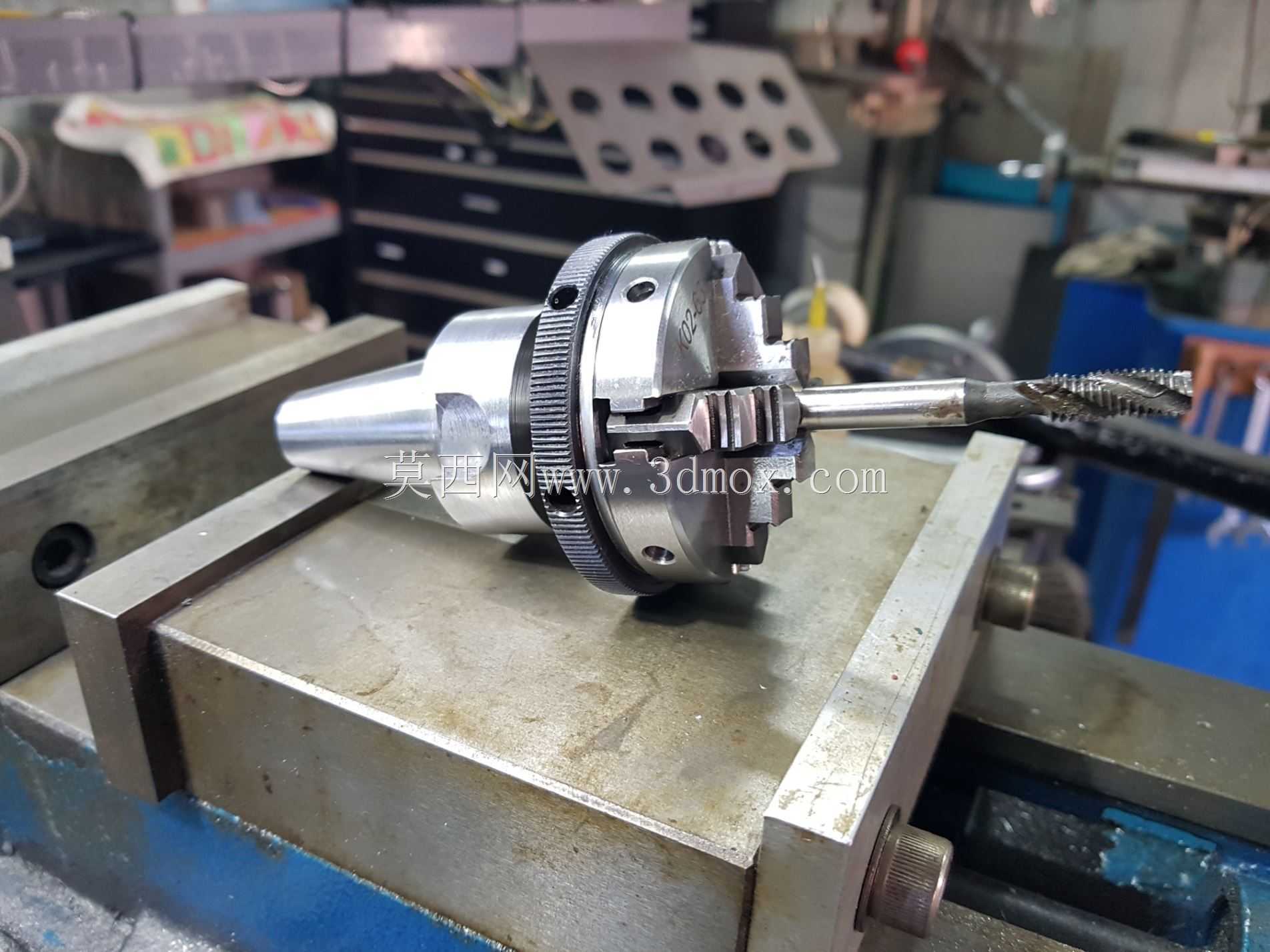

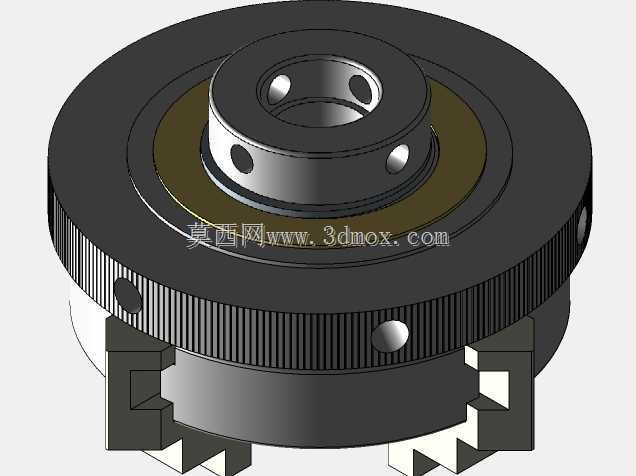

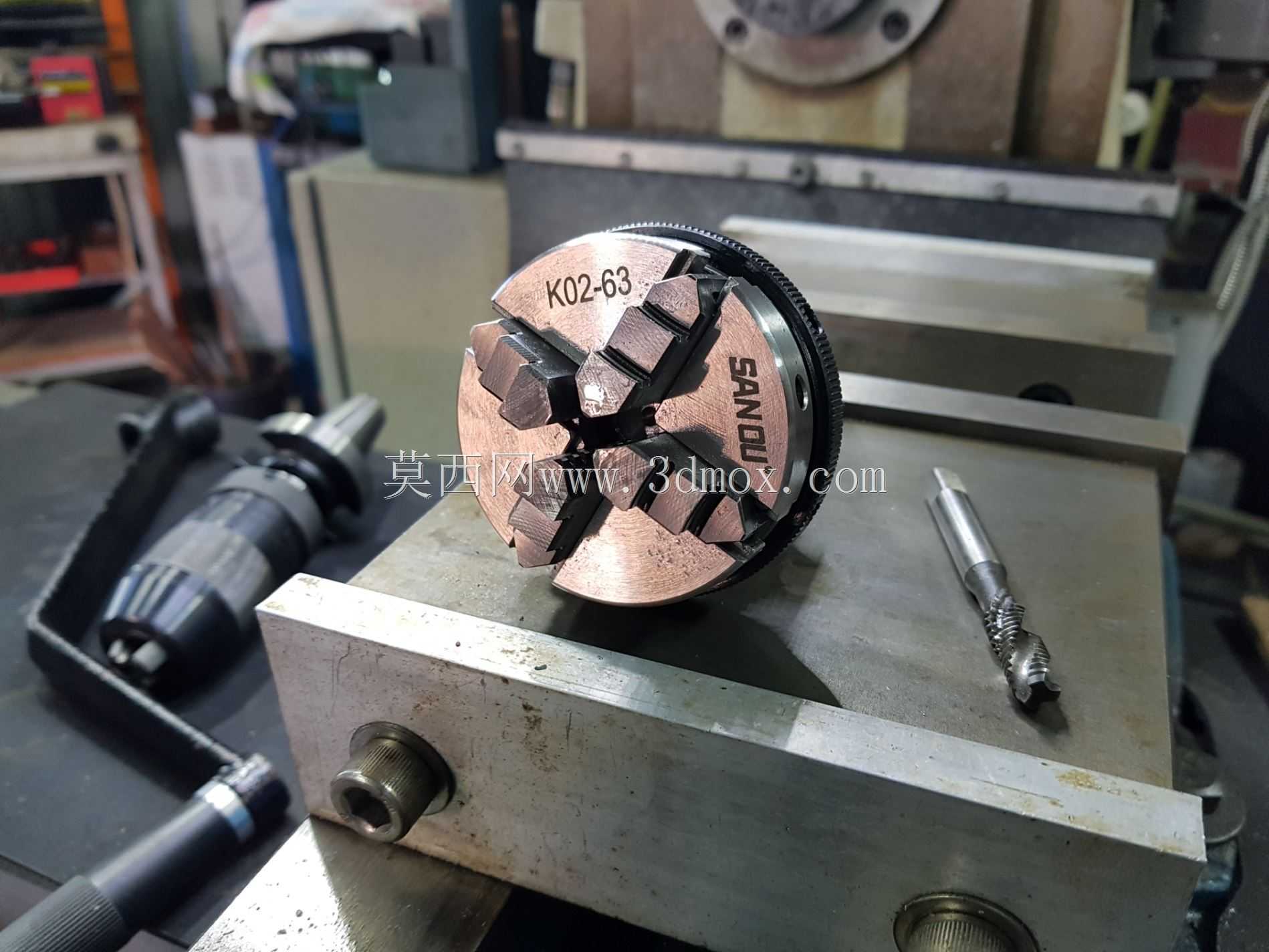

这款K02-63规格的四爪自定心卡盘，是面向小型铣床、台式车床等轻载加工场景设计的工件装夹部件，主要用于回转类、异形小尺寸工件的快速定心装夹，在小型零件加工、工装试制、手工修配等作业场景中能够大幅降低装夹找正的时间成本，适配BT30主轴类的小型铣削设备，也可通过转接法兰安装在小型仪表车床上完成棒料、异形件的夹持作业。从功能特性来看，该卡盘采用四爪同步联动的自定心结构，相较于三爪卡盘拥有更大的夹持接触面积，对于方形、六边形等非圆截面的小工件，也能实现稳定的四点夹持，同时保留自定心结构的同步驱动特性，无需单爪逐一调整即可完成工件的自动对中，装夹效率远高于单动四爪卡盘。卡盘本体外径为63毫米，整体结构紧凑，重量较轻，不会给小型设备主轴带来过大的负载负担，安装接口适配常规的小型主轴连接尺寸，能够直接匹配对应规格的法兰盘完成安装，无需额外做复杂的转接改造。在设计思路上，这款卡盘针对小型加工场景的实用需求做了优化，卡爪采用可拆卸的硬爪结构，钳口部位做了防滑齿形设计，夹持时能够嵌入工件表面形成足够的摩擦力，避免铣削、钻削过程中工件出现打滑移位的问题；驱动结构采用内置伞齿轮传动，通过卡盘扳手转动即可带动四个卡爪同步径向移动，传动间隙小，定心精度能够满足小型零件的常规加工要求，日常维护也十分简便，定期清理卡爪缝隙内的切屑、加注少量润滑脂即可长期保持顺畅的动作状态。从安装边界来看，卡盘的后端连接止口、安装孔位均遵循小型卡盘的通用尺寸规范，安装时只需保证主轴端面的跳动精度在允许范围内，锁紧固定螺丝即可完成装配，卡爪的最大张开行程能够覆盖常规小尺寸工件的夹持范围，既可以夹持圆形棒料完成端面铣削、钻孔攻丝作业，也可以夹持方形、异形的小型毛坯件完成修配加工，对于小型加工场景中遇到的非标准小工件装夹需求，能够提供灵活可靠的装夹解决方案，弥补了三爪卡盘无法稳定夹持异形件、单动四爪卡盘找正效率低的短板，是小型机加工工位十分实用的通用装夹配件。
