多孔定位焊接作业台饰面款结构设计

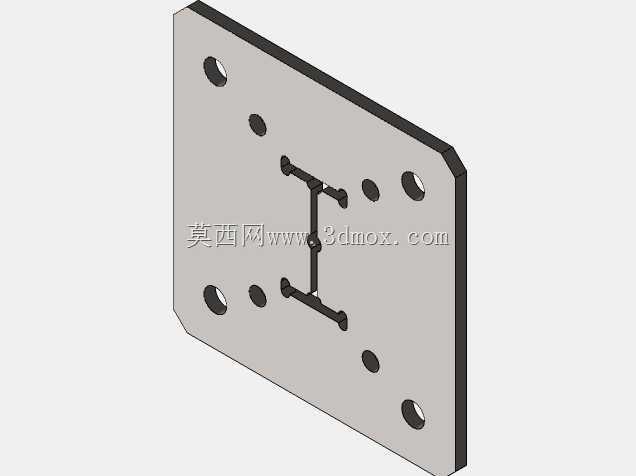

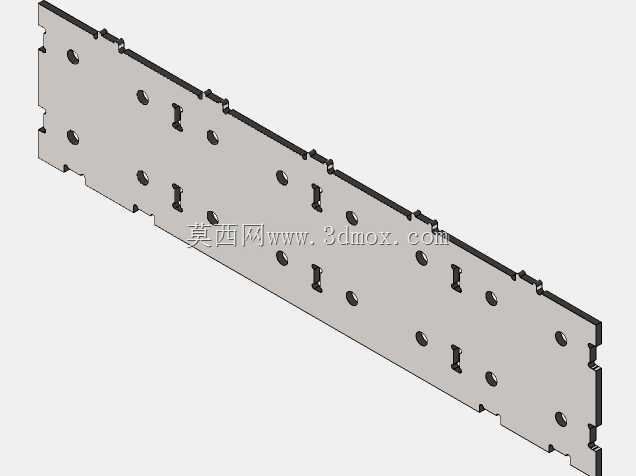

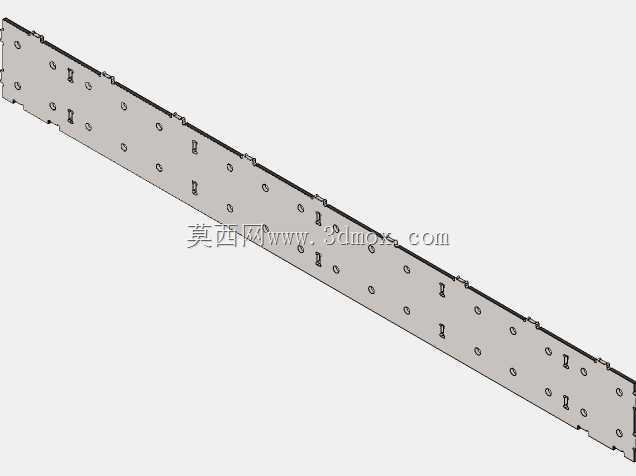

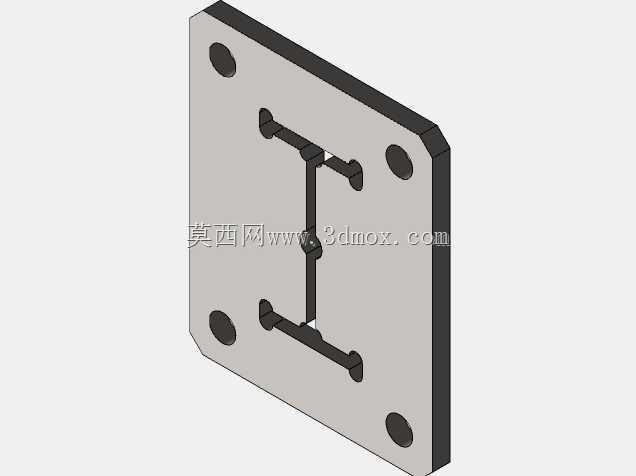

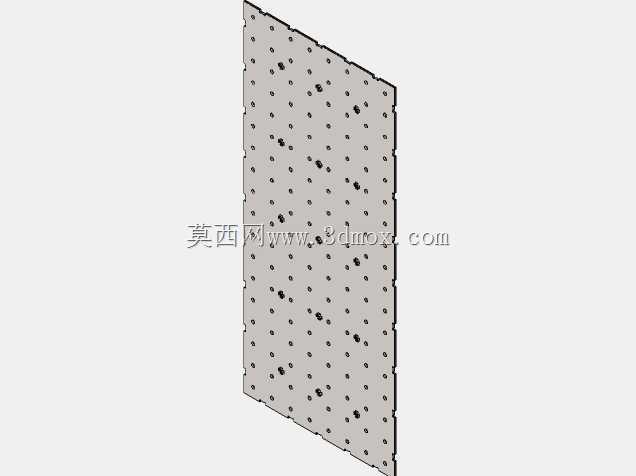

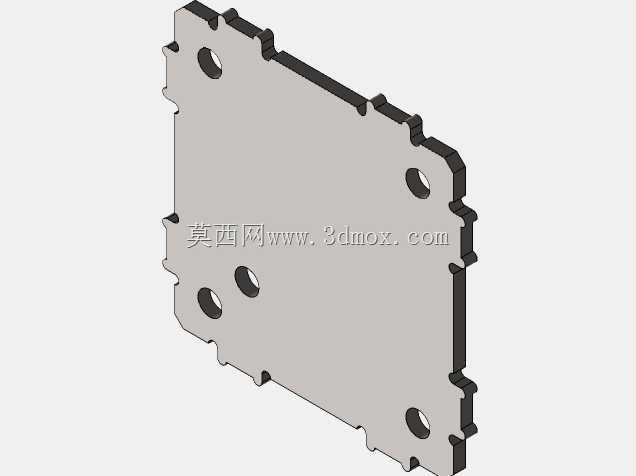

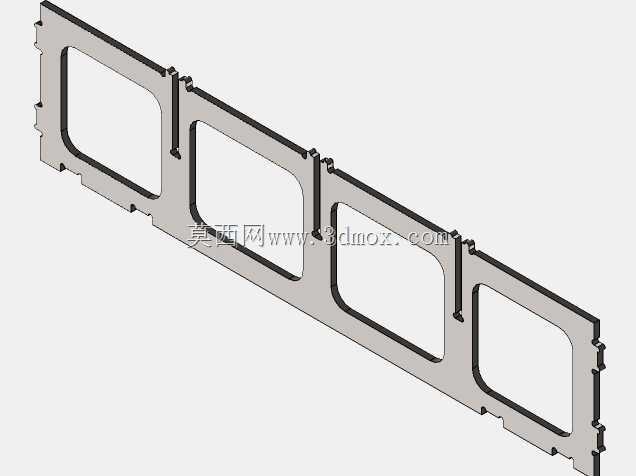

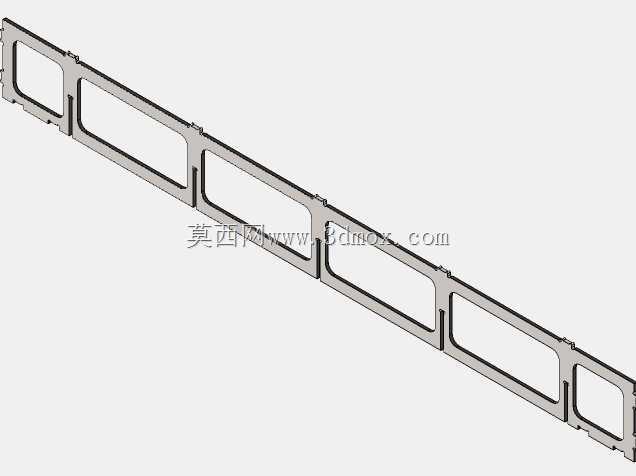

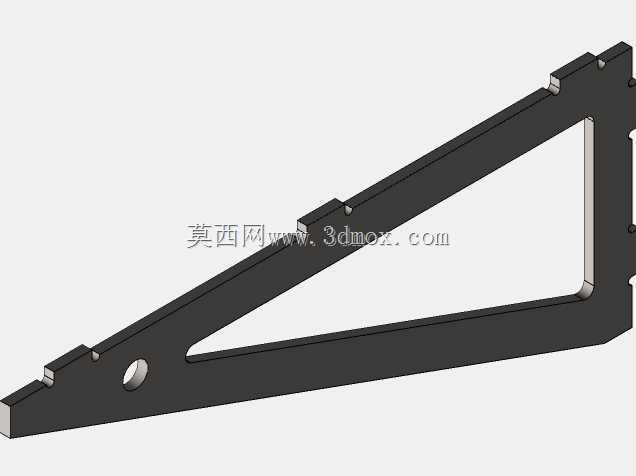

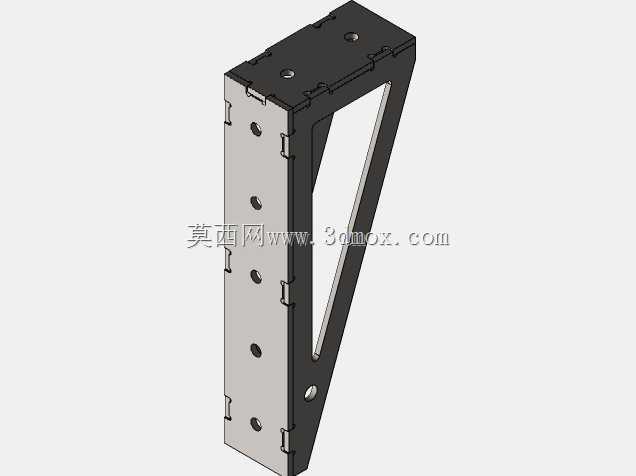

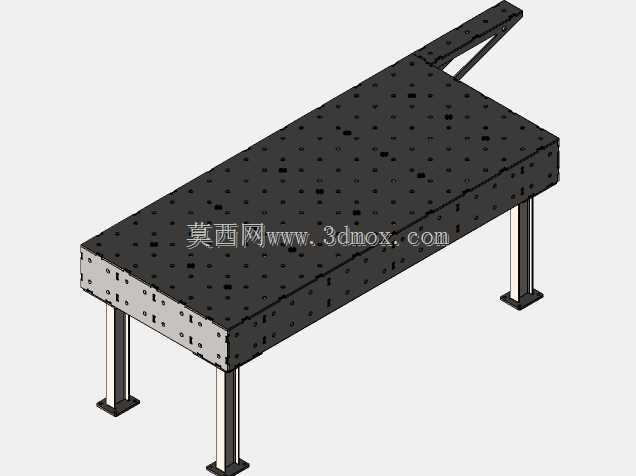

这款多孔定位焊接作业台，主要面向金属加工车间、钢结构预制场、五金制品焊接工位、小型装备组装产线等场景使用，是焊接作业环节中用来承托待加工工件、提供精准定位基准、保障焊接作业精度与操作便利性的核心工装载体。在实际生产场景中，普通焊接作业往往需要临时搭建支撑、反复校准工件位置，不仅耗时耗力，还容易因支撑不稳导致焊接变形、尺寸偏差，这款焊接台的设计正是针对这类痛点展开。台身整体采用加厚钢板作为主体基材，台面全域排布标准规格的定位孔，孔位间距遵循通用焊接工装的定位标准，可快速搭配各类快速夹钳、定位挡块、角度支撑等工装附件，无需反复划线找正，就能快速完成不同形状、不同尺寸金属工件的装夹固定，无论是平板类零件的拼接焊接、框架类构件的组对，还是小型五金组件的焊接加工，都能通过孔位灵活调整装夹位置，适配多品种小批量的柔性焊接生产需求。台身侧面同样预留了同规格的定位孔位，可拓展安装侧挂式工装支架、延伸托板等附件，应对超出台面边界的长型工件装夹需求，拓展作业适配范围。支撑腿采用可调节式结构设计，底部配置防滑减震脚垫，既可以根据作业人员的操作习惯调整台面整体高度，缓解长时间站立作业的疲劳感，也能适配车间地面不平整的安装场景，保障台面始终处于水平状态，避免因台面倾斜导致工件装夹偏移、焊接尺寸超差。台面端部设置的斜向加强支撑结构，能够强化台身端部的结构强度，应对大重量工件放置时的端部载荷，避免长期使用出现台身变形、台面翘曲的问题。整体外形尺寸为800mm×1800mm×200mm，台面定位孔孔径为16mm，主体板材厚度为8mm，安装时仅需将支撑腿与台身主体完成紧固，调整脚垫至台面水平即可投入使用，无需复杂的基础施工，既可以固定在车间指定工位作为长期焊接作业平台，也可以根据产线调整需求灵活移位，适配不同阶段的生产布局变化。在实际使用过程中，全域孔位的设计让工件装夹不再受限于固定的装夹点位，无论是规则的矩形工件，还是异形的金属构件，都能找到合适的孔位安装定位件，大幅减少焊接前的准备时间，同时平整的高强度台面能够有效分散焊接过程中的热应力，降低工件焊接变形的概率，提升成品焊接质量。台身采用模块化的结构设计，后期如果出现局部孔位磨损、台面损伤，可单独更换对应模块，无需整体替换台架，降低长期使用的维护成本。
