3D打印机X轴线性滑动托架结构

该结构为桌面级FDM熔融沉积成型3D打印机的X轴运动承载托架，是CoreXY运动架构打印设备的核心运动部件之一，主要承担打印热端组件的承载、X轴方向往复直线运动导向、传动皮带衔接固定的核心功能，直接决定打印过程中热端的运动精度、运行平稳性与高速打印工况下的动态响应表现，是保障打印成型尺寸精度、降低层纹误差的关键结构单元。

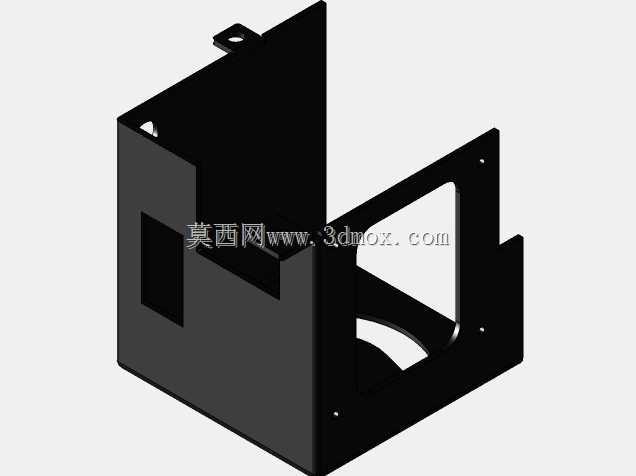

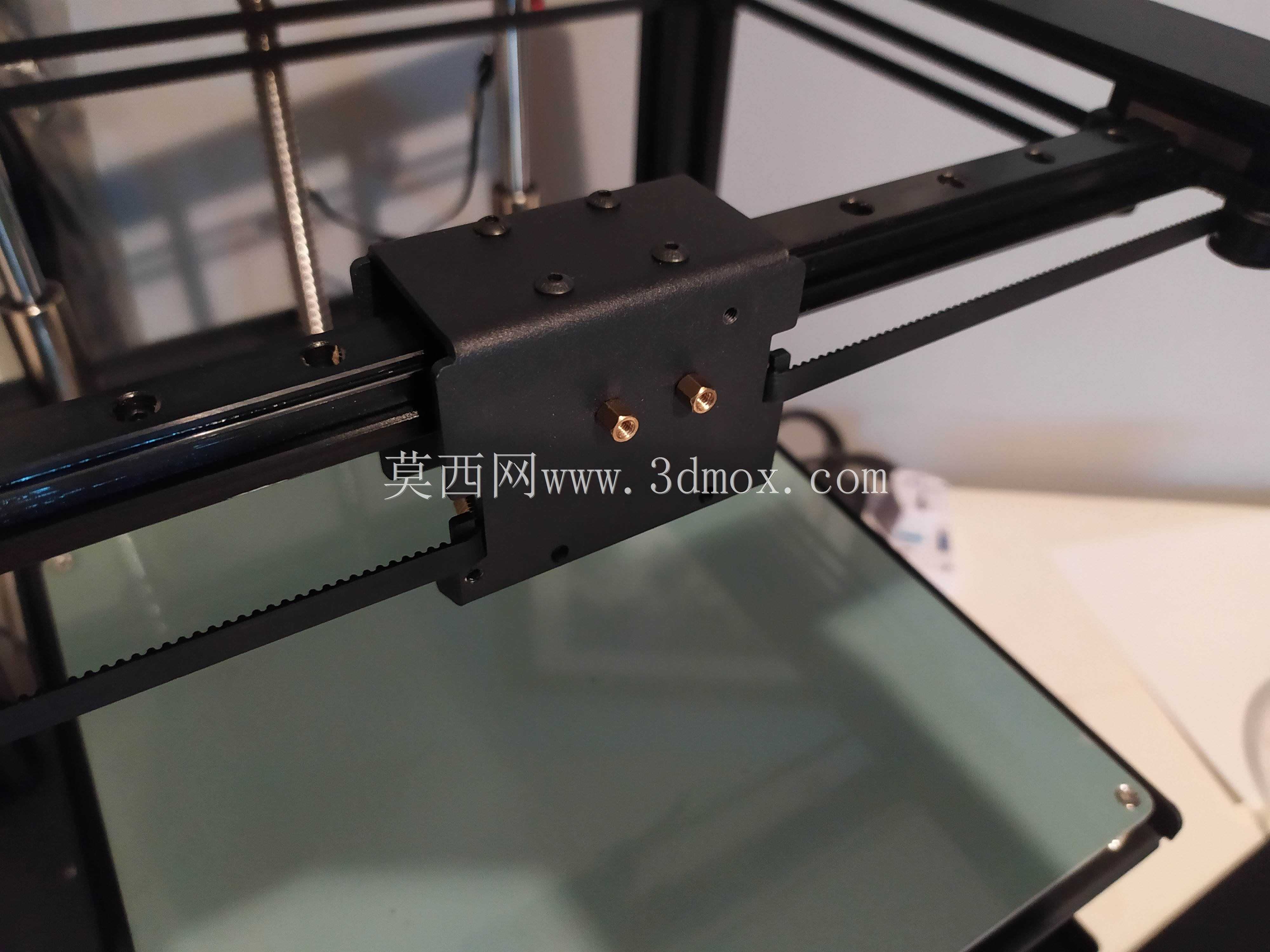

在实际打印作业场景中，该托架作为X轴运动的核心载体，上方可直接加装适配的热端固定座、散热风道组件、自动调平探针以及耗材断料检测模块，通过与两侧Y轴运动滑台的协同配合，实现打印平面内任意路径的精准走位，可适配PLA、ABS、PETG等多种常见FDM打印耗材的成型作业需求，覆盖桌面级设备日常打样、创意模型制作、小型功能零件试制等多类应用场景。

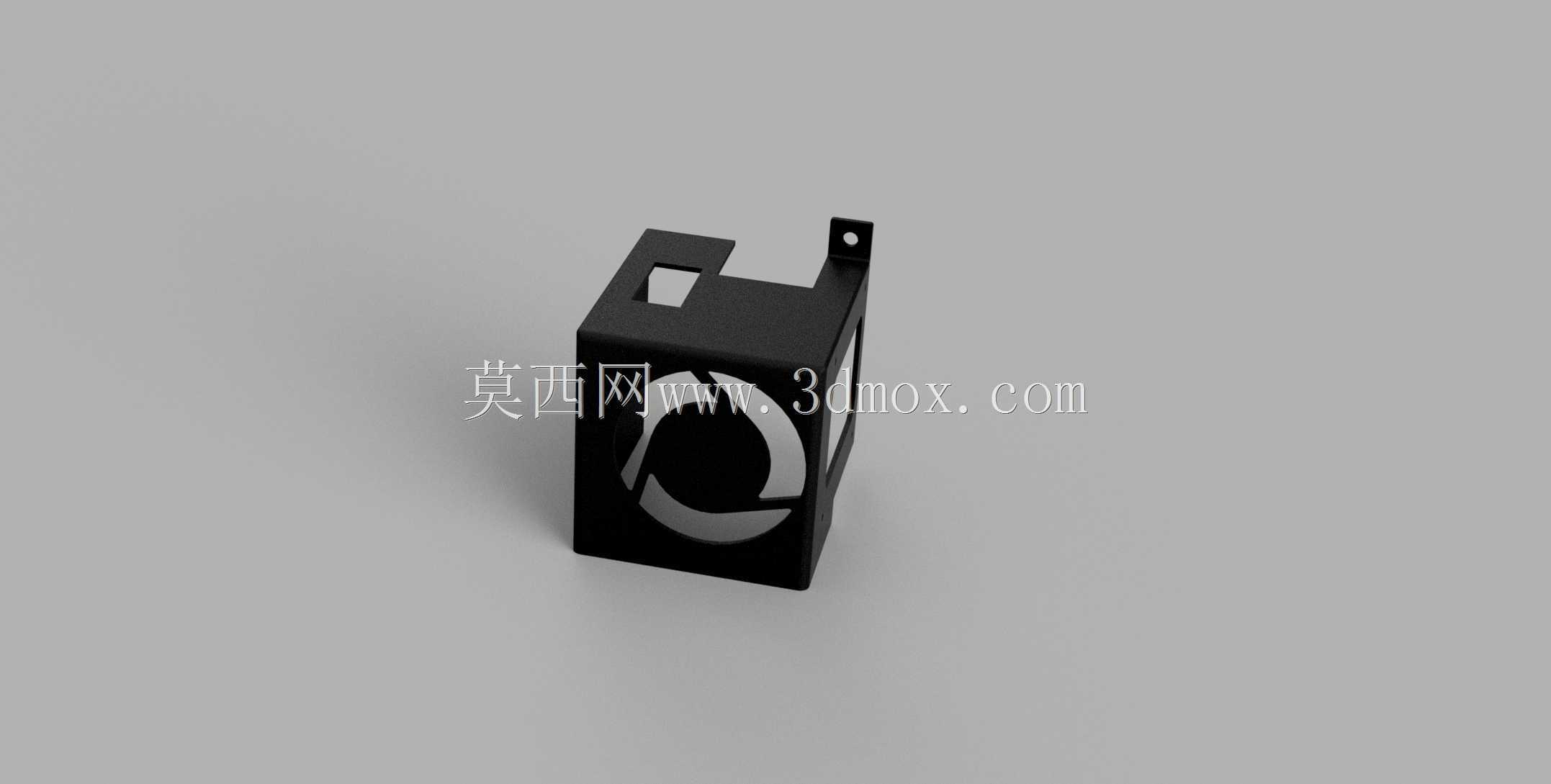

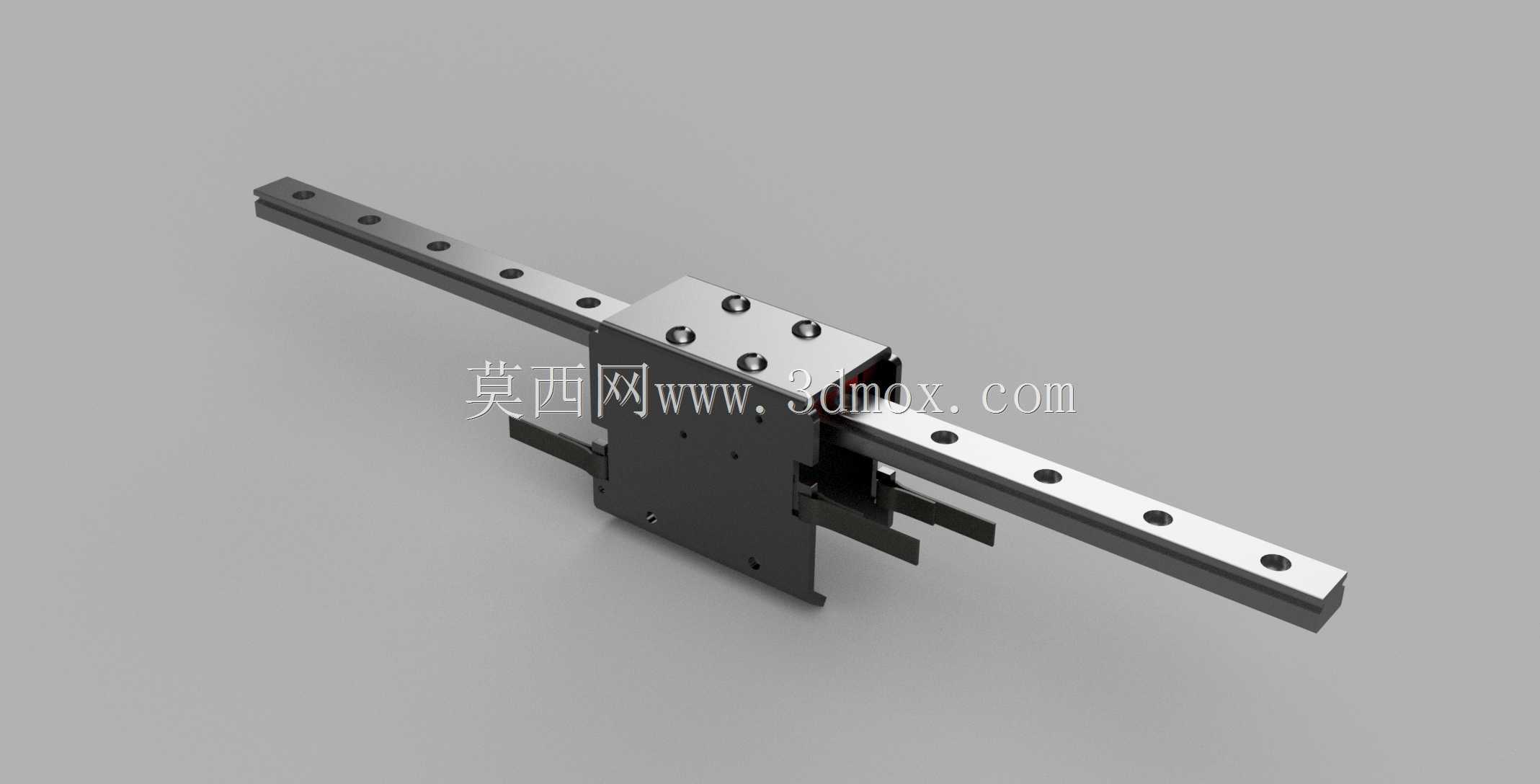

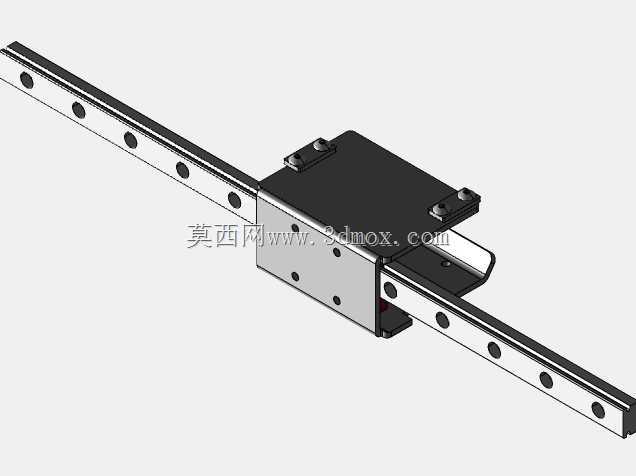

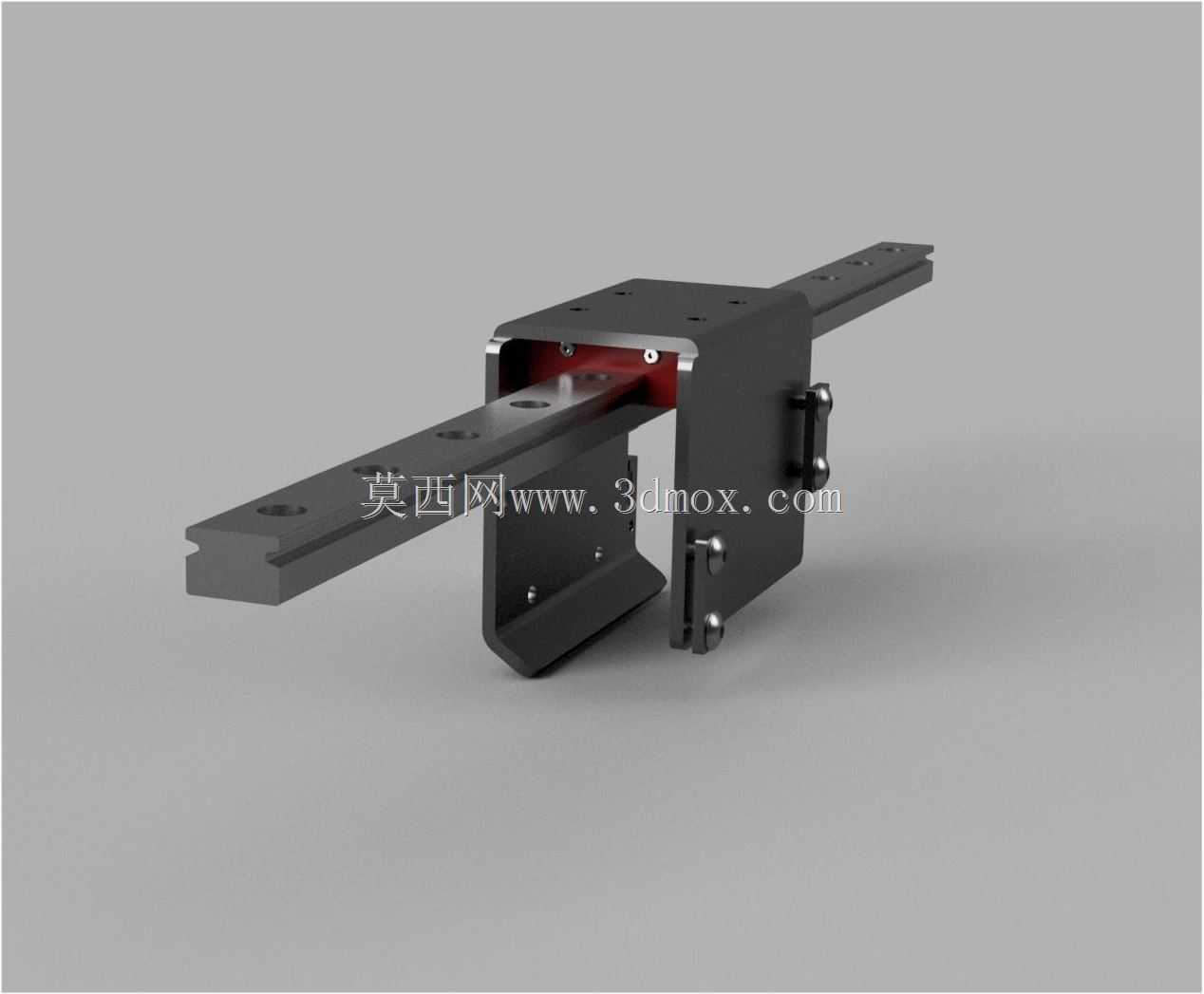

从功能特性来看，该托架采用分体式组合结构设计，主体承载块采用高强度硬质铝合金加工成型，兼顾轻量化与结构刚性，可有效降低高速往复运动过程中的结构形变与惯性冲击；配套的线性导轨采用标准MGN12规格微型线性导轨，搭配同规格预压滑块，可将运动间隙控制在微米级，运行阻力低、定位精度高，即使在120mm/s以上的高速打印工况下，也能有效抑制热端抖动，避免打印件出现振纹、错层等成型缺陷。托架上预留了多组标准化安装孔位，可兼容不同规格的热端固定组件、皮带张紧调节结构，无需额外打孔改造即可完成组件装配，降低设备组装与后期维护的调整难度。

设计思路上，该结构充分考虑CoreXY架构的运动受力特点，将传动皮带的固定点位设置在托架重心平面位置，可有效抵消高速运动时皮带拉力带来的偏转力矩，避免长期运行后出现滑块偏磨、导轨受力不均的问题；托架两侧延伸的导向结构可对运动线缆、耗材导管进行规整固定，避免运动过程中线缆拖拽干扰走位精度。在安装边界上，该托架适配的MGN12导轨标准安装孔距为20mm，导轨宽度12mm，滑块安装面与托架主体的配合公差控制在0.02mm以内，整体X轴有效行程可根据设备框架尺寸灵活调整导轨长度适配，托架整体厚度控制在25mm以内，不会占用过多Z轴成型空间，可最大化利用设备的成型仓容积，适配不同尺寸规格的CoreXY架构桌面3D打印机组装与升级改造需求。
