旧吹塑机筒体定位工装结构设计

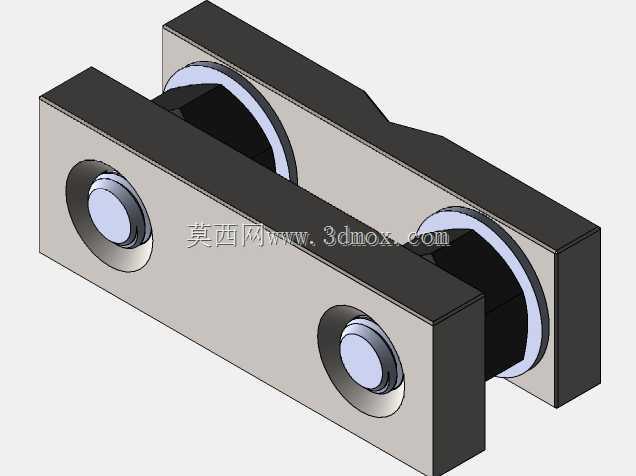

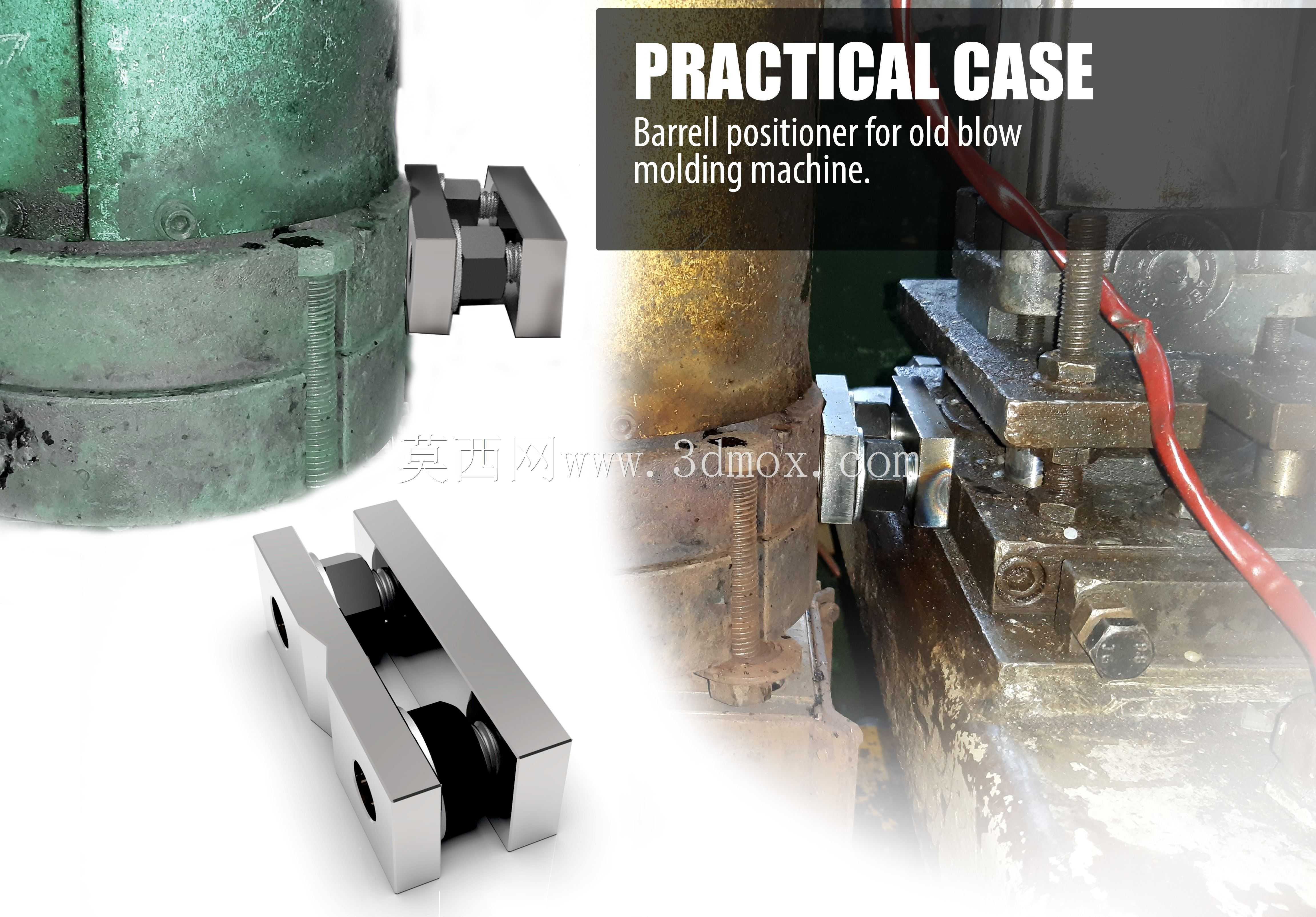

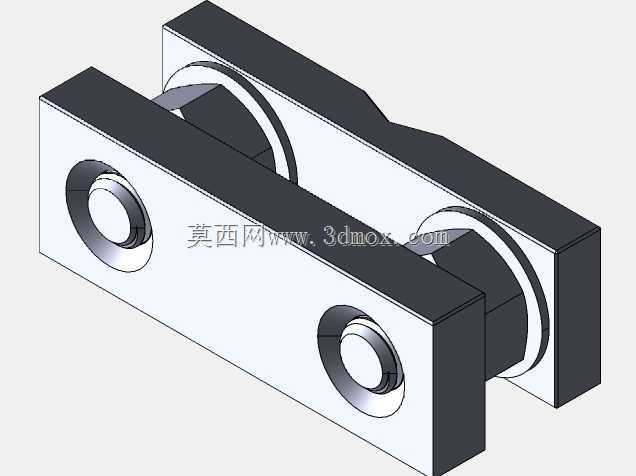

在中空吹塑成型的生产场景中，老旧吹塑设备长期运行后，筒体部件易因反复开合、受料流冲击与机械振动出现位置偏移，直接影响型坯成型的壁厚均匀度与合模精度，严重时会导致制品飞边超标、成型缺陷率上升，这款筒体定位装置正是针对这类老旧吹塑机的改造需求设计，用于在设备运行过程中持续约束筒体的径向与轴向位置，抵消生产过程中的交变载荷带来的位移偏差。该装置采用分体式夹装结构设计，主体为对称式金属夹座，中间配置耐磨缓冲组件，夹座两侧预留贯通安装孔，可直接通过螺栓固定在吹塑机筒体旁的安装基座上，无需对原有设备主体进行大规模切削改造，适配老旧设备的现场改造成型条件。设计过程中充分考虑了吹塑生产现场的高温、多油污、多粉尘的工况，夹座主体选用刚性优异的合金结构钢，表面做防锈耐磨处理，中间的缓冲接触部件采用耐油耐温的弹性材质，既可以保证夹持定位的刚性，避免筒体在合模、吹气工序中出现窜动，又能通过微量形变吸收设备运行产生的振动，避免刚性夹持对筒体外壁造成压痕损伤。从安装边界来看，该装置整体外形紧凑，横向安装跨度适配常见中小型吹塑机的筒体旁侧安装空间，安装孔位采用长圆孔可调设计，可根据不同设备的筒体直径、安装基面的实际误差进行位置微调，适配不同磨损程度的老旧设备改造需求，夹装接触面做了圆弧适配处理，可与筒体外圆柱面实现充分贴合，保证定位受力均匀。在实际生产应用中，该装置安装完成后可长期保持筒体的位置精度，无需频繁停机校准筒体位置，有效降低老旧设备的维护调校频率，提升吹塑生产的连续运行稳定性，减少因筒体偏移导致的成型废品，对于服役年限较长、原有定位结构磨损失效的吹塑设备而言，是成本低廉、安装便捷的定位改造解决方案，其结构设计也可拓展应用到其他需要对回转筒体部件进行径向定位的工业设备场景中，通过调整夹座尺寸与缓冲部件参数，即可适配不同直径、不同载荷工况的筒体定位需求。
