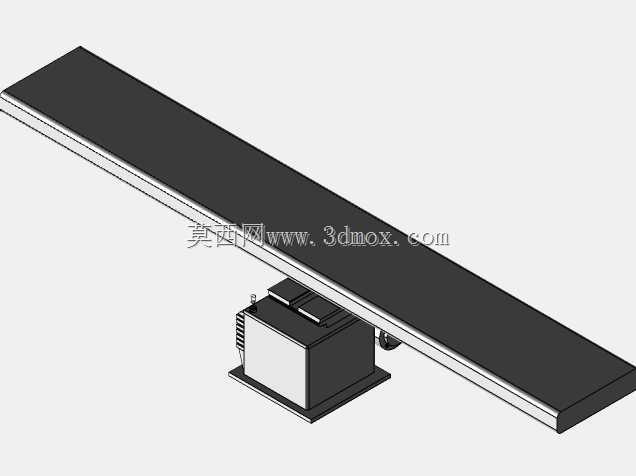

船用导航扫描雷达设备结构设计

这款船用雷达是海事航行领域的核心导航探测装备，主要搭载于各类民用船舶、作业船只的上层建筑露天平台，为船舶在开阔水域、近岸航道、雾天等低能见度工况下提供周边障碍物探测、周边船舶位置识别、岸线定位参照的核心功能，是船舶规避碰撞风险、确认航行方位、保障航行安全的关键船载设备，广泛适配内河货运船、近海作业船、小型客运船等多种船型的安装使用需求。从功能特性来看，该设备采用长条形缝隙波导天线结构，工作时天线基座带动长条天线做水平周向匀速旋转，持续向周边空间发射探测电磁波，通过接收反射回波信号识别周边目标的方位、距离信息，为驾驶人员提供直观的周边水域态势感知参考，相比传统目视瞭望，具备探测距离远、不受能见度条件限制、可穿透雨雾遮挡的优势，能够在夜间、暴雨、浓雾等目视失效的场景下稳定发挥探测作用。在设计思路上，这款雷达的结构设计充分考虑船载工况的特殊使用要求：天线部分采用长条形扁平化设计，在保证水平方向波束聚焦精度、提升方位探测分辨率的同时，尽可能降低设备整体迎风面积，减少船舶航行过程中强风对天线结构的冲击载荷；下部基座采用方正密封式箱体结构，将驱动电机、信号处理模块、传动组件全部集成在封闭腔体内，适配海上高盐雾、高湿度、多降雨的露天使用环境，避免内部元器件受盐雾侵蚀、雨水侵入出现故障，提升设备在恶劣海事环境下的长期运行可靠性。在安装边界与尺寸适配方面，该雷达的基座底部预留标准安装法兰接口，可直接适配多数船舶现有雷达安装基座的孔位尺寸，无需对船舶上层结构做大规模改造即可完成换装；天线整体长度控制在适配中小型船舶安装的合理区间，既保证了足够的天线口径来提升探测灵敏度，又避免天线过长导致安装空间不足、旋转过程中与周边船舶桅杆、信号灯等其他上层设备发生干涉；基座整体高度经过优化，安装后天线底部与安装平台预留足够安全间隙，旋转过程中不会触碰平台表面的走线、舾装件，同时设备整体重心集中在下部基座位置，能够有效降低船舶航行颠簸、横摇纵摇过程中设备的振动幅度，保证天线旋转扫描的稳定性，减少姿态晃动对探测精度的影响。整体结构设计兼顾了探测性能、环境适应性、安装便捷性与运行可靠性，完全匹配船载导航设备的实际使用需求。
