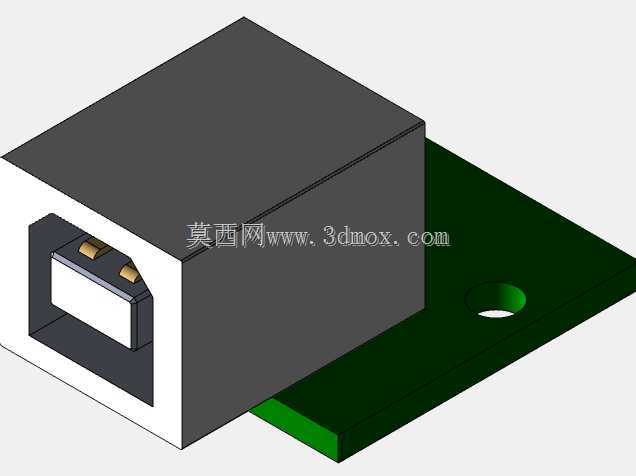

带PCB安装板的USB-B型接口连接器

这款带PCB安装结构的USB-B型接口连接器，是电子设备数据传输与供电连接场景中常用的板载连接部件，广泛应用于打印机、扫描仪、工业控制板卡、外置数据采集设备、老式数码外设等产品的电路设计中，承担设备与主机之间的有线数据交互、小功率供电传输的核心连接作用，是消费电子、工业电子领域通用的标准化连接组件。产品整体由USB-B型母座主体与配套的PCB安装板两部分构成，母座部分采用方型外壳包裹内部接触端子的经典结构，接口端做了导向倒角设计，能够在公头插入时自动对位，避免插偏导致的端子弯折、接触不良问题，内部的金属接触弹片采用弹性结构设计，公头插入后可提供稳定的接触压力，保证多次插拔后仍能维持可靠的电气连接性能，母座的绝缘基座采用耐温绝缘材质，能够适配波峰焊、回流焊等常规PCB焊接工艺的温度要求，不会在焊接过程中出现形变、端子移位的问题。配套的PCB安装板为平板式结构，板上预留了母座的焊接定位区域与安装固定孔位，母座焊接在PCB板上后，可通过板上的固定孔完成整个连接组件在设备壳体内部的定位安装，安装孔位的位置与尺寸适配常规电子设备的壳体安装柱间距，不需要额外做结构修改即可直接适配多数通用设备的安装空间。设计过程中严格遵循USB-B型接口的通用尺寸规范，母座的接口外形尺寸、端子间距完全符合通用USB协议的机械尺寸要求，能够兼容所有标准USB-B型公头的插拔使用，PCB板的外形边界做了圆角处理，避免安装过程中板边毛刺划伤设备内部的线材或其他元器件，板厚采用常规PCB通用厚度，既保证焊接后的结构强度，也不会占用过多的设备内部垂直空间。整个连接组件的安装边界清晰，母座突出PCB板的高度经过优化，能够适配不同厚度的设备面板开孔，面板开孔只需要按照母座的外框尺寸预留对应方孔，即可让母座接口端刚好露出面板表面，方便外部线材的插拔操作，PCB板上除了母座的焊接焊盘外，预留了走线空间，设计人员可根据实际电路需求完成接线走线，不需要额外对板件做二次裁切加工。在实际使用中，这款连接器能够稳定传输USB2.0标准下的数据信号，同时可承载额定范围内的供电电流，满足多数外设产品的连接需求，板载安装的结构相比飞线连接的方式，连接可靠性更高，抗振动性能更好，能够适应工业场景下一定程度的振动工况，不会因为设备运行的振动导致连接松动、信号中断的问题。
