工业导轨滑动式卡接安装固定座结构

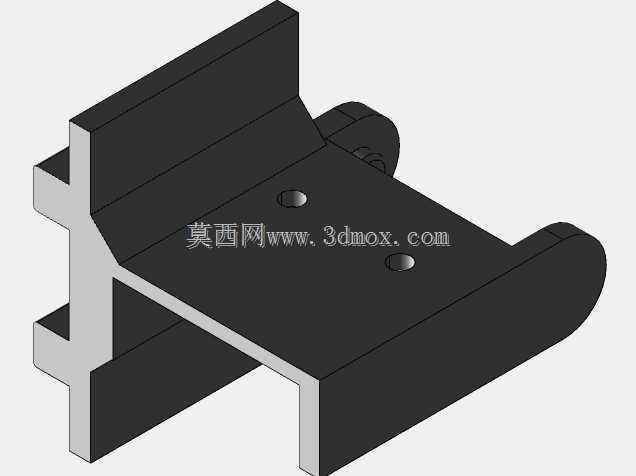

该款卡接式安装固定座主要应用于工业生产线的型材机架、自动化输送线侧边、设备防护栏框架等场景，作为外置功能组件的承载连接部件使用，可快速卡装在标准工业导轨或H型型材翼缘上，无需在型材本体上额外打孔攻丝，能够大幅降低现场装配的改造成本，适配各类需要在既有型材框架上加装传感器、走线槽、小型气动元件、挡停机构的作业场景，尤其适合需要频繁调整安装位置的柔性生产线工位，可避免传统螺栓固定反复拆装对型材表面造成的损伤。从功能特性来看，该固定座采用抱合式卡接结构，主体承托板为平整矩形结构，板面预留两个沉头安装孔，可用于固定待安装的外置组件，沉孔设计能够保证螺栓安装后表面齐平，不会突出板面干涉待装部件的贴合安装；固定座与导轨接触的卡合部位做了圆弧过渡导向设计，安装时可顺着导轨翼缘顺滑推入，无需额外辅助工具即可完成初步卡装，侧边的锁紧结构可在调整到目标位置后旋紧，让卡爪牢牢抱紧导轨翼缘，保证承载时不会出现滑移偏移，同时不会在导轨表面留下压痕损伤。设计过程中优先考虑了安装的便捷性与承载的可靠性，主体承托板与卡爪之间设置了加强筋结构，可在承托偏重的外置组件时避免承托板出现弯折变形，卡爪的内槽尺寸严格匹配标准工业导轨的翼缘厚度，既保证卡装时的顺畅度，又能控制配合间隙，避免安装后出现旷量晃动；整体外形采用紧凑化设计，承托板的宽度与卡接部位的宽度做了等宽优化，不会在型材侧边占用过多额外空间，适配狭窄空间内的安装需求。安装边界方面，该固定座适配的导轨翼缘厚度覆盖常规工业铝型材与钢制导轨的常用规格，承托板上的安装孔间距符合通用小型工业组件的安装孔位标准，可直接适配市面多数常规传感器、小型安装支架的孔距要求，无需额外加工转接板；卡装后整体突出导轨表面的高度经过优化，不会与相邻的移动部件、走线结构产生干涉，锁紧操作的预留空间充足，使用常规内六角扳手即可完成锁紧与松脱操作，单人即可完成位置调整与部件安装的全流程作业，能够有效提升产线改造、工位调整的作业效率。
