YS13-3型VFD真空荧光显示管结构设计

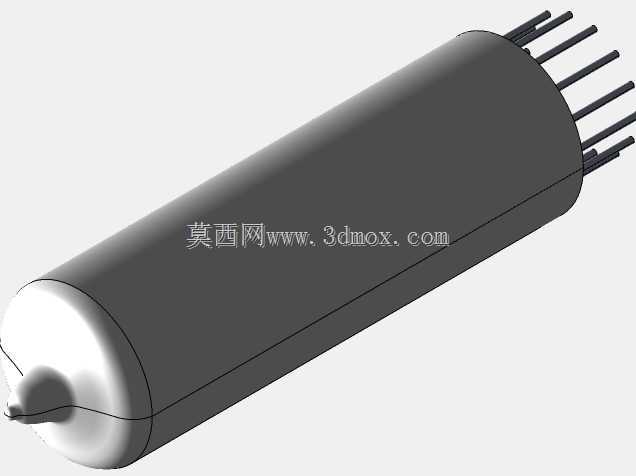

这款YS13-3型VFD真空荧光显示管，是面向低功耗显示场景开发的直插式真空显示器件，目前广泛应用在工业数显仪表、家用影音设备、车载状态显示屏、老旧工控操作面板以及部分消费类电子的状态指示模块中，凭借自发光、高对比度、宽视角、低温环境下显示稳定的特性，在对显示可靠性有较高要求的场景中始终保有稳定的应用空间。从实际使用场景来看，这类多引脚直插VFD管不需要额外的背光模组，自身依靠阴极电子激发荧光粉发光，在光线昏暗的设备操作舱、低温户外工控站点、长期连续运行的设备状态指示位上，相比普通LCD显示模块拥有更清晰的显示效果，不会出现低温下液晶响应迟缓、背光老化亮度不均的问题，能够长期稳定输出清晰的字符、段码显示内容，适配设备长期不间断运行的使用需求。在产品功能特性上，这款YS13-3型VFD管采用圆柱密封式玻壳结构，管体内部集成了直热式阴极、栅极以及对应段码的荧光粉阳极，通过端部引出的多根直插引脚完成电路连接，引脚排布采用单侧直出的设计，能够直接适配PCB板上的对应通孔，焊接装配流程简单，不需要额外设计转接固定结构。管体端部的抽气密封尖是真空器件的典型结构，在生产过程中完成管内真空抽取后密封，保障管内的真空工作环境，避免阴极灯丝在高温工作状态下出现氧化失效，有效延长器件的整体使用寿命。从设计思路层面来看，这款VFD管的整体结构优先保障密封可靠性与装配便捷性，圆柱玻壳的结构拥有更好的结构强度，能够承受日常装配、使用过程中的轻微外力冲击，同时玻壳的透光性均匀，能够让荧光粉发出的光线均匀透出，不会出现局部显示发暗的问题。引脚的长度与间距设计充分考虑了常规PCB板的通孔焊接标准，引脚直径适配常规工业PCB的焊盘孔径，装配时不需要对引脚进行二次裁剪加工就可以完成波峰焊或者手工焊接，能够有效降低生产装配环节的工艺成本。在外形尺寸与安装边界上，这款VFD管整体为细长圆柱结构，管身直径适配常规显示面板的预留开孔尺寸，安装时只需要在面板上开出对应直径的圆孔，就可以将管身嵌入固定，端部的引脚端朝向PCB板侧完成焊接，显示端朝向面板外侧，整体安装占用的面板空间较小，不会挤占设备面板上其他按键、接口的布置空间。管身的长度设计充分考虑了面板到PCB板的常规安装距离，引脚伸出长度能够满足不同厚度PCB板的焊接需求，同时预留了足够的焊锡爬升空间，保障焊接后的连接强度，避免长期使用后出现引脚脱焊、接触不良的问题。在结构细节上，玻壳与引脚的封接部位采用了匹配的封接材料，能够保障不同材料热胀冷缩过程中的密封可靠性，在设备经历高低温循环工作的过程中，不会因为材料膨胀系数差异出现密封漏气的问题，保障器件在宽温度工作范围内的性能稳定。
