船舶用密封耐压圆形舷窗结构设计

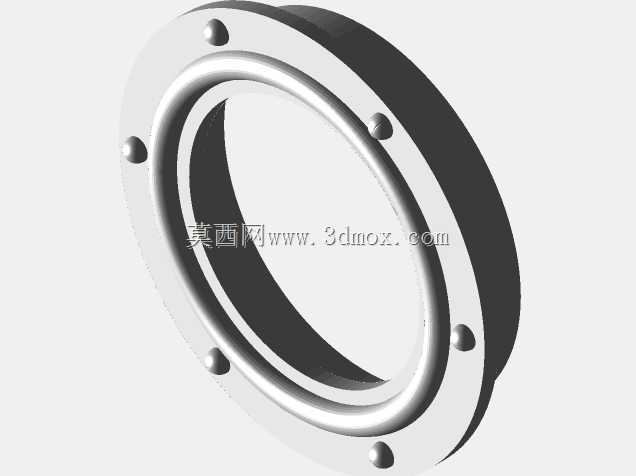

这款圆形舷窗是船舶舾装系统里的核心窗体构件，主要应用于各类内河、远洋船舶的上层建筑侧壁、甲板舱室立面，也可适配海上作业平台的封闭舱室、水下观测舱段的采光与观测需求，是船舶舱室实现自然采光、外部环境观测同时保障舱体水密、结构强度的关键部件。在实际航行场景中，舷窗需要直面海面强风、浪涌冲击、盐雾腐蚀，还要承受不同航区的水压差，因此设计时首先围绕密封可靠性与结构强度做核心考量。整体采用带均布安装凸点的法兰式外圈结构，环形法兰边的厚度经过力学核算，能够在螺栓锁紧后均匀分散压紧力，避免窗体因局部应力集中出现形变，配合内侧的密封胶条安装槽，可实现多层级水密和气密效果，即使在恶劣海况下浪水持续拍击，也能杜绝舱室渗水漏气的问题。窗体中间预留的圆形通光区域，在实际装配时会搭配钢化安全玻璃，既保证充足的采光视野，也能抵御航行中飞溅的杂物、海浪冲击，部分深海作业场景下还可替换为耐压等级更高的特种玻璃，适配不同下潜深度的使用需求。外圈均匀分布的半球形凸点是锁紧定位结构，配合配套的压紧旋扣，能够在关闭舷窗时实现快速锁止，无需额外工具即可完成窗扇的锁紧与开启操作，船员在紧急情况下可单手完成启闭动作，提升舱室应急处置的效率。从安装边界来看，这款舷窗采用嵌入式法兰安装结构，安装时仅需在舱壁上开出与窗体通光直径匹配的圆孔，将法兰外圈贴合舱壁预紧后，通过周圈的安装孔位完成螺栓固定即可，不需要额外做复杂的舱壁补强结构，适配绝大多数钢制、铝合金制船舶的舱壁厚度，安装容错率较高。设计过程中特意将窗体的外露边角做了圆弧过渡处理，既避免船员在舱室活动时被尖锐边角磕碰受伤，也能减少海水中杂质、盐雾在边角处的积存，降低构件局部腐蚀的速率，延长舷窗的整体使用寿命。窗体的整体轴向厚度经过优化，不会过多占用舱室内部空间，同时外圈的环形加强筋结构，在不额外增加整体重量的前提下提升了构件的抗形变能力，即使船舶在航行中出现船体结构微形变，舷窗也能保持密封性能不失效，适配船舶长期航行的复杂工况需求。
