伺服电机用伺服助力驱动器结构设计

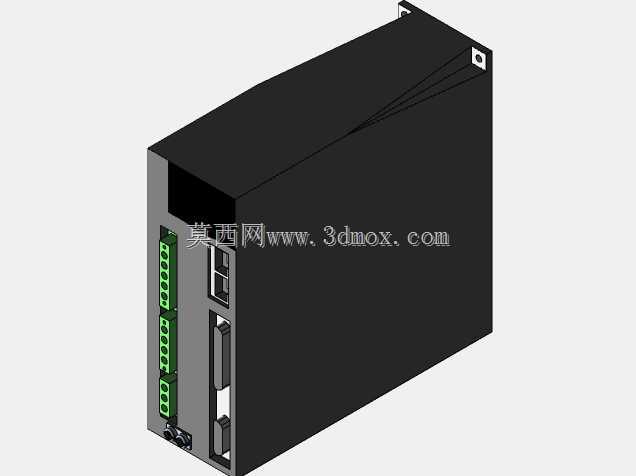

在现代工业自动化生产线、高精度数控加工设备、智能物流输送系统以及工业机器人关节驱动场景中，伺服系统的动态响应精度与出力稳定性直接决定了整套设备的运行表现，而伺服助力驱动器作为伺服电机的核心控制配套部件，承担着信号解析、功率输出、状态反馈与运行保护的关键作用，是连接上位运动控制系统与伺服执行电机的核心枢纽。这款伺服助力器采用长方体封闭式金属壳体设计，外壳选用冷轧钢板一体折弯成型，表面做哑光黑色防静电喷塑处理，既可以屏蔽工业现场复杂的电磁干扰，避免控制信号出现杂波偏移，也能提升壳体的结构强度，在车间多尘、存在少量切削液飞溅的工况下提供可靠的物理防护。壳体一侧预留了多组绿色接线端子排，按照强电动力输入、电机动力输出、编码器信号反馈、IO控制信号的功能做了分区排布，接线端子采用防松脱的螺钉压接结构，不同功能区的端子间距做了差异化设计，避免强电弱电之间出现信号串扰，同时端子旁预留了清晰的标识刻印位置，方便现场接线调试时快速识别点位，减少错接风险。除了接线端子外，侧面还预留了通讯接口与扩展插槽，可适配主流的工业现场总线协议，实现与上位PLC、运动控制器的实时数据交互，也可扩展外接制动电阻、反馈模块等配件，适配不同功率等级的伺服电机使用。壳体的上下边缘与背部设计了带安装孔的固定耳片，安装孔位按照通用工业电控柜的安装导轨间距做了匹配设计，既可以通过螺钉直接固定在电控柜的安装背板上，也可搭配卡扣适配标准DIN导轨安装，安装边界充分考虑了现有工业电控柜的内部排布规范，无需额外改造柜体结构即可完成替换安装。在设计思路上，这款驱动器充分平衡了散热性能与空间占用，壳体侧面预留了隐蔽式通风槽，内部功率器件贴合壳体金属壁安装，可通过金属壳体直接传导散热，在常规工况下无需额外加装散热风扇即可满足长时间连续运行的散热需求，同时避免了风扇开孔带来的粉尘侵入问题，提升了设备在多尘工业环境下的运行可靠性。设备的前面板预留了状态指示灯与调试接口位置，可实时显示电源状态、运行状态、故障报警信息，现场运维人员无需拆开柜体即可快速判断设备运行状态，搭配调试接口可快速完成参数配置、增益调整与故障排查，大幅缩短设备调试与运维的时间成本。这款伺服助力器可适配多系列中小功率伺服电机，在数控机床进给轴驱动、包装机械送料机构控制、电子加工设备精密位移平台驱动、AGV小车行走驱动等场景下均可稳定运行，能够为伺服电机提供精准的电流、速度与位置三环控制，有效提升伺服系统的动态响应速度与低速运行平稳性，抑制电机运行时的转矩波动，保障设备在高速启停、精准定位工况下的运行精度。
