可3D打印小型特斯拉涡轮动力装置

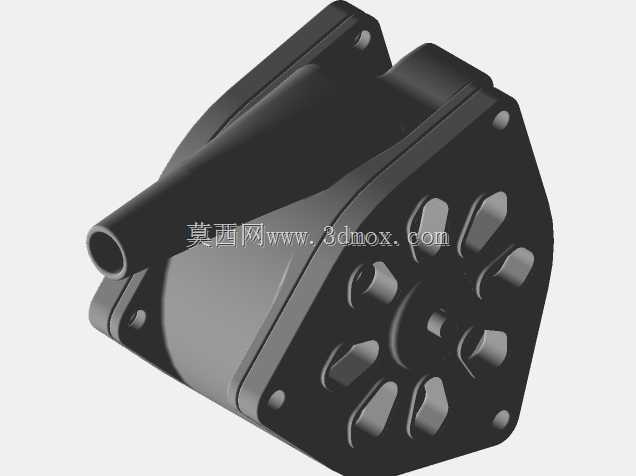

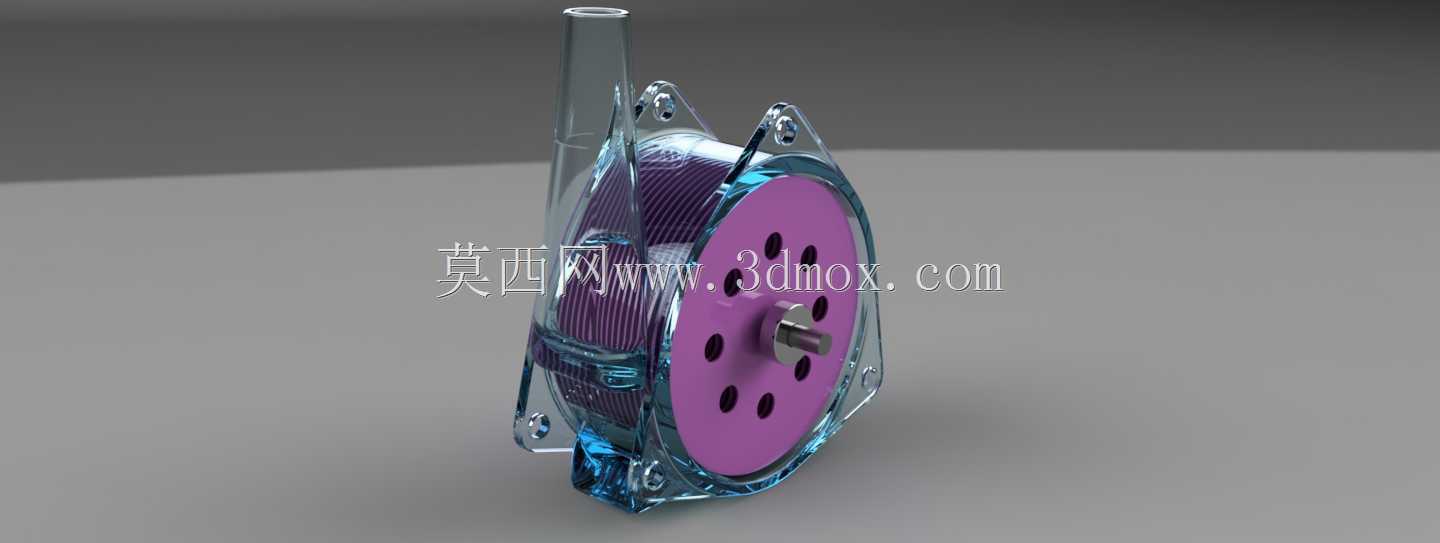

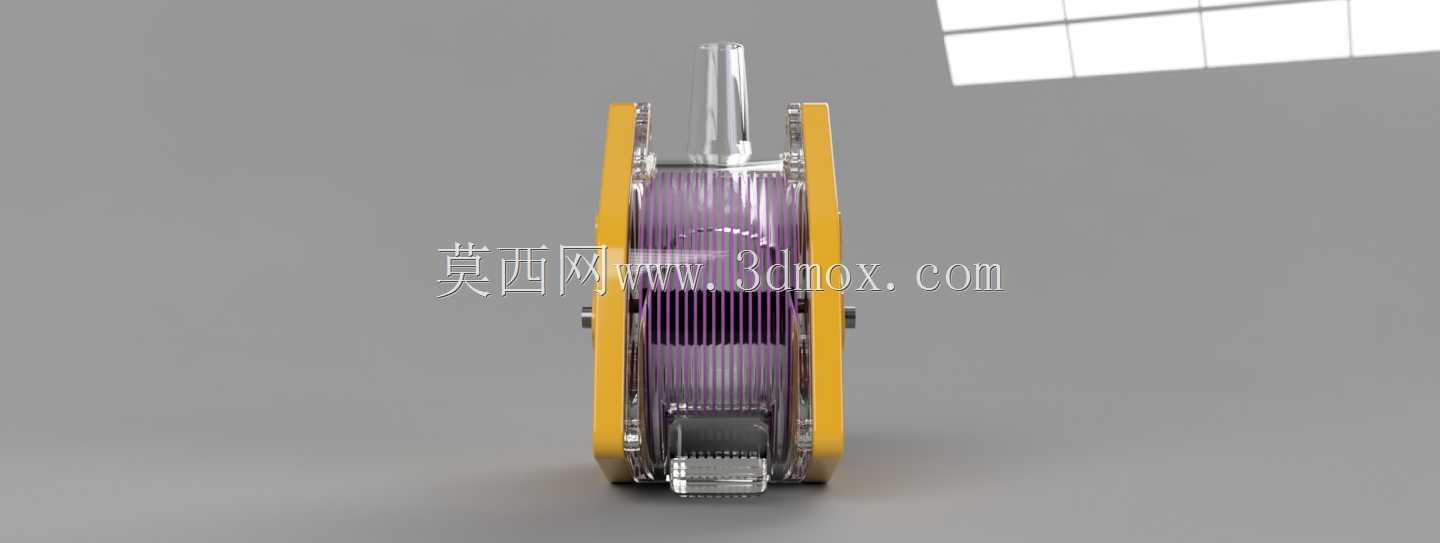

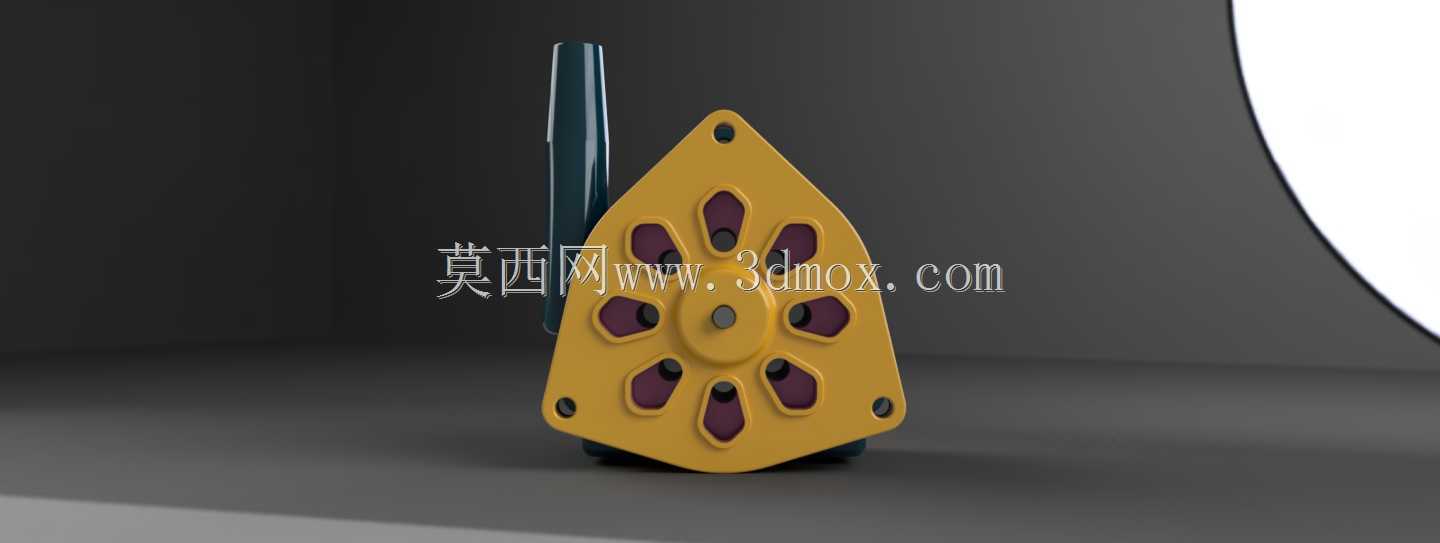

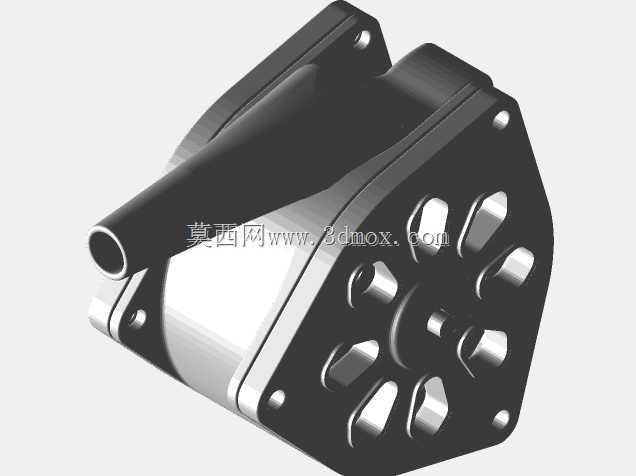

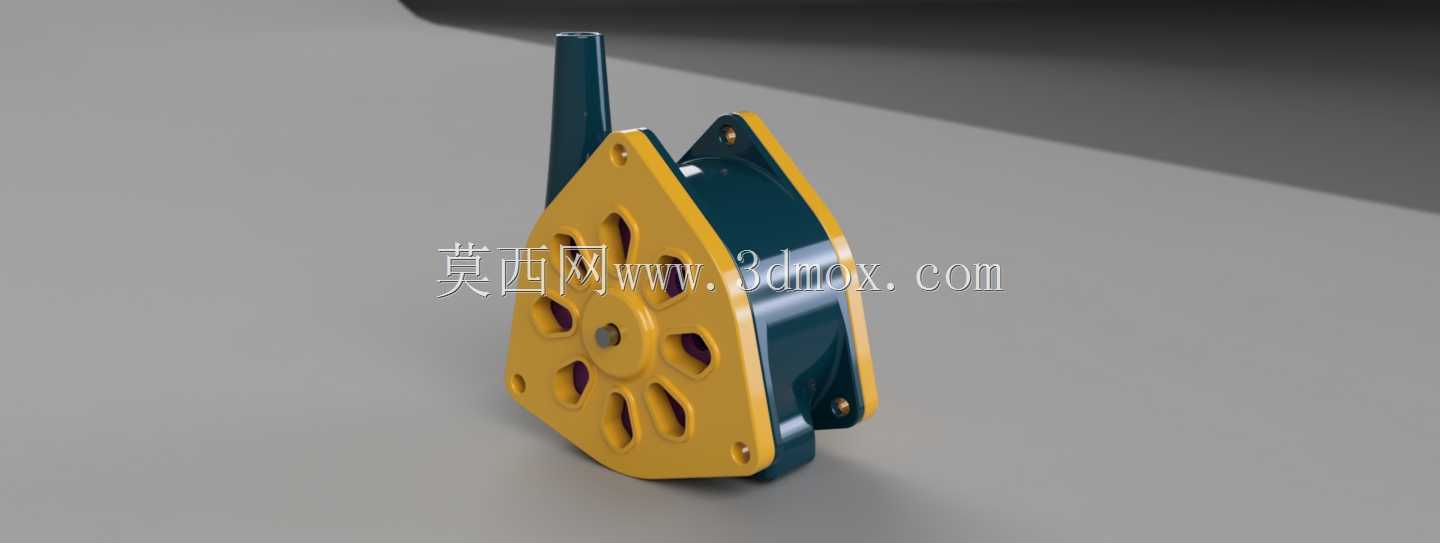

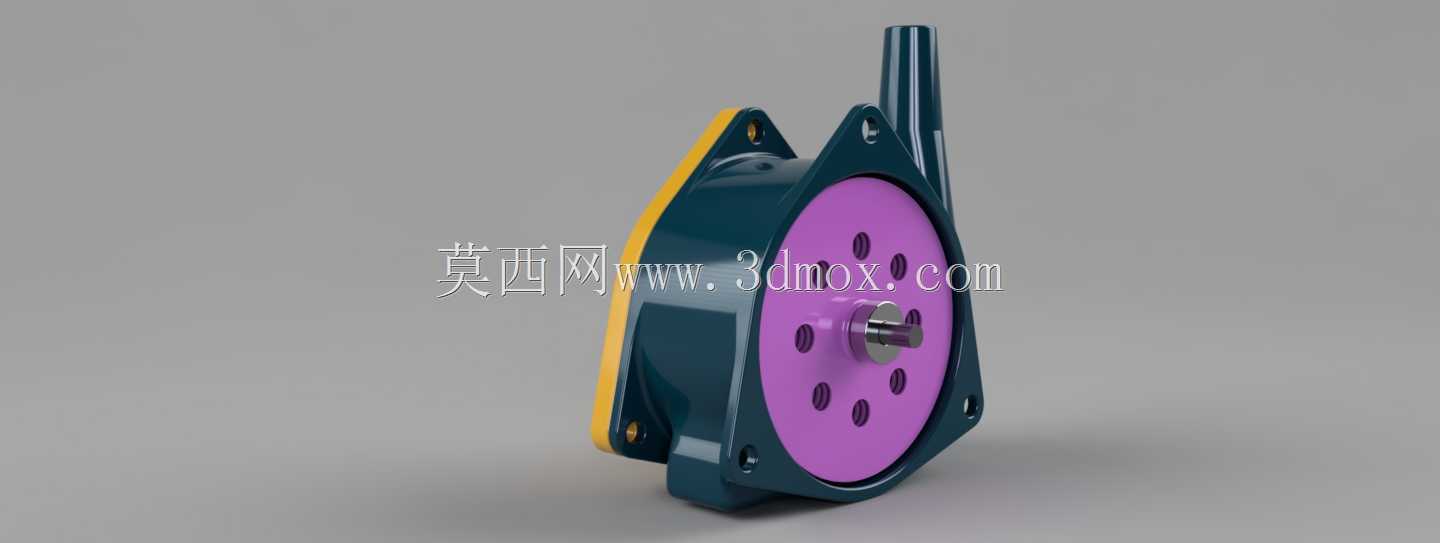

这款小型特斯拉涡轮装置，是面向桌面级流体动力实验、创客DIY动力场景设计的无叶片涡轮结构，区别于传统依靠叶片冲击做功的涡轮设备，它依托流体边界层效应实现能量转换，整体结构紧凑无复杂曲面叶片，非常适合桌面级增材制造加工。在实际应用场景中，这类小型涡轮既可以作为流体力学教学的演示教具，直观展示边界层粘性拖拽的做功原理，也可以搭配压缩空气、低压蒸汽作为小型动力源，驱动微型发电机、小型传动机构完成创客项目的动力输出，部分爱好者还会将其改装为小型气动工具的动力核心，适配低功率的桌面作业需求。从功能特性来看，这款涡轮摒弃了传统涡轮的复杂叶片结构，核心做功部件为多组平行排布的光滑圆盘，流体进入腔体后会在圆盘表面形成边界层，依靠流体粘性带动圆盘旋转输出扭矩，相比同尺寸的叶片式涡轮，它对流体介质的洁净度要求更低，小流量工况下的运转稳定性更强，不会出现叶片卡滞、异物打坏叶片的问题，日常维护仅需清理腔体内的沉积杂质即可。在设计思路上，这款装置充分考虑了桌面3D打印的工艺特性，所有部件均做了无支撑优化，外壳采用分体式拼接结构，打印完成后仅需简单装配轴承与密封件即可完成组装，腔体内部的流道做了平滑过渡处理，减少流体进入腔体时的紊流损耗，进气口采用细长导流结构，引导流体沿圆盘切线方向进入腔体，最大化利用流体的动能提升输出效率，端盖与主体采用螺栓紧固结构，方便后期拆解调整圆盘间隙，适配不同压力的流体输入场景。从安装边界来看，这款涡轮整体为近似圆角多边形的立式结构，主体外壳最大外径不超过八十毫米，不含进气接头的整体高度不超过一百二十毫米，进气接头采用标准小直径气动接头规格，可直接连接常见的桌面级气动软管，输出轴端预留了标准轴径连接位，可直接搭配小型联轴器连接负载，底部预留了四个安装固定孔，可直接固定在桌面支架或者实验台面上，不需要额外设计复杂的安装转接结构，整体安装占用空间极小，适合桌面场景的布置使用。
