工业生产用三角式定位夹具支撑座

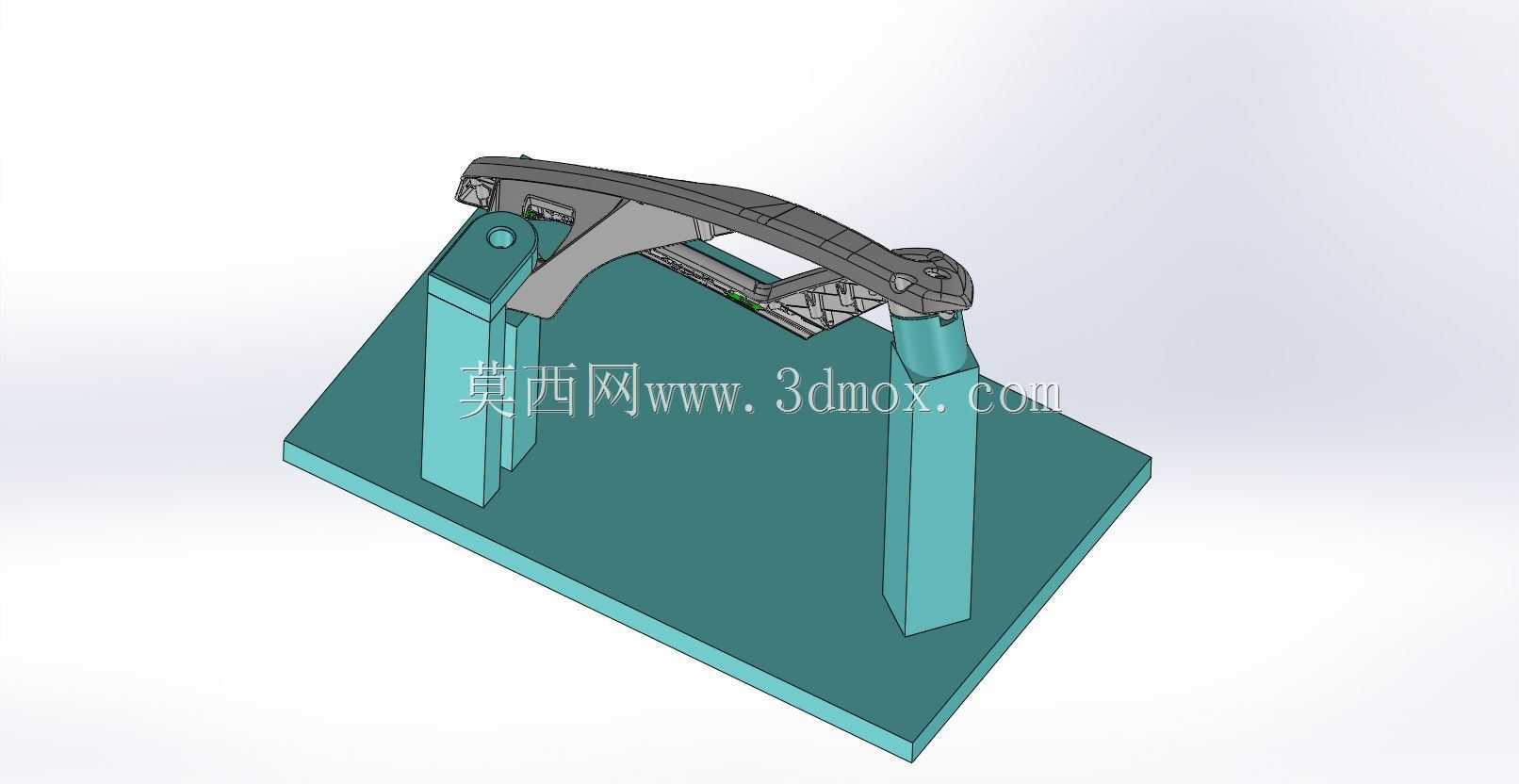

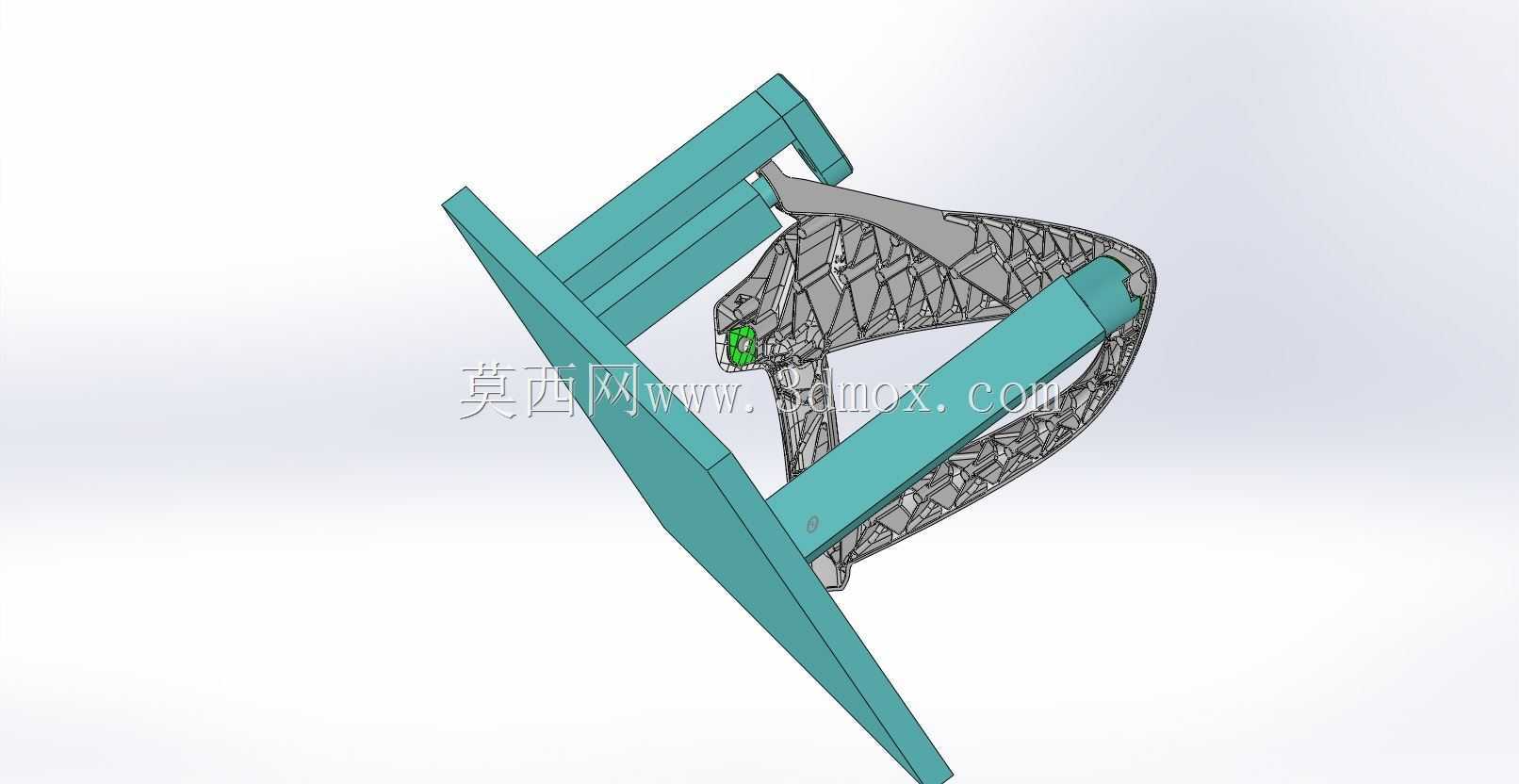

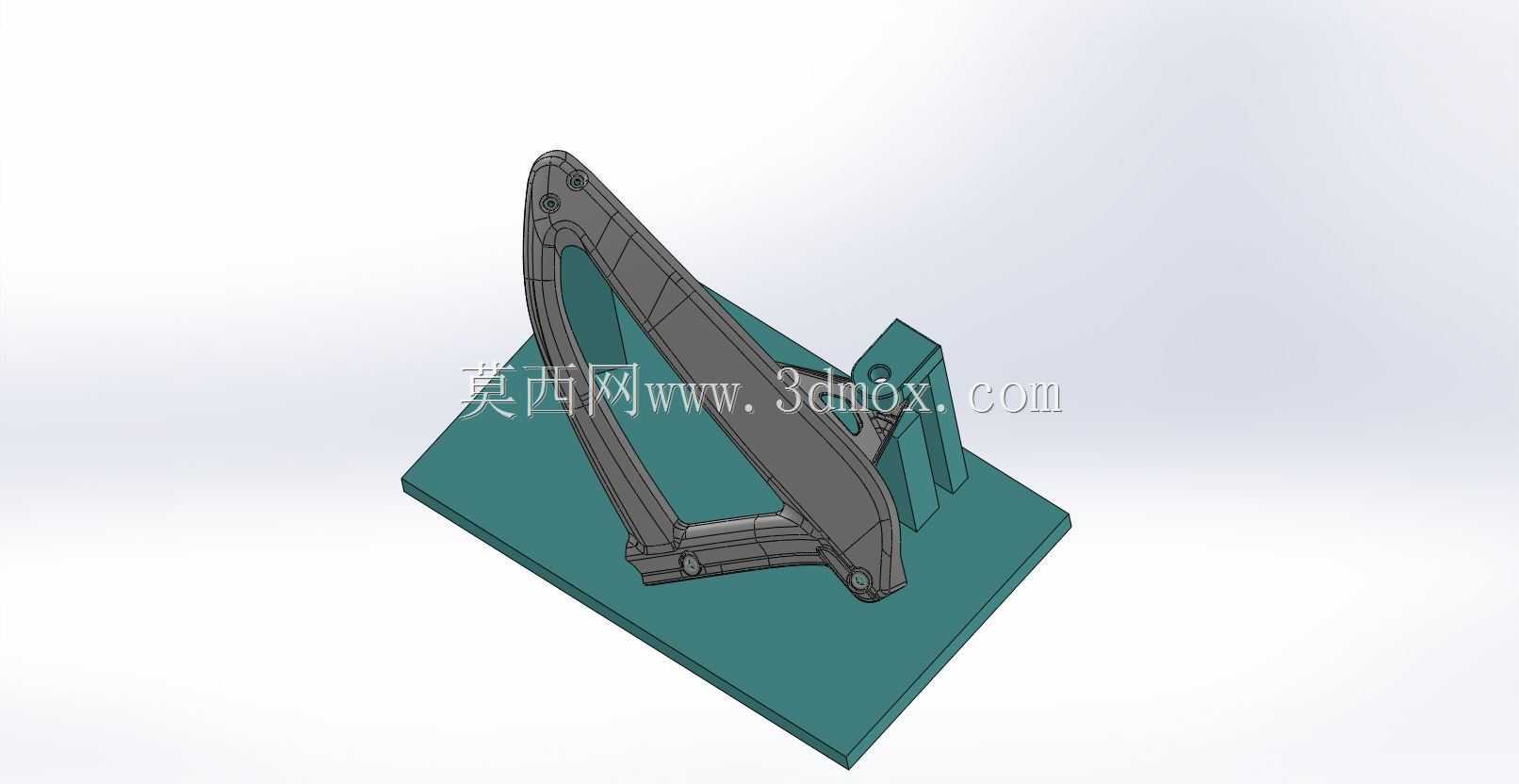

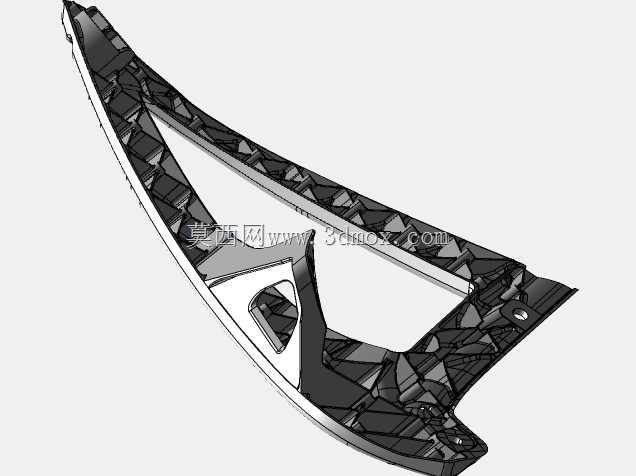

这款三角式定位夹具支撑座，主要面向机械加工、零部件装配、工件检测等工业场景，作为工位上的核心定位承载部件使用，能够在铣削加工、部件铆接、尺寸核验、组件预装等工序中，为异形长条类工件提供稳定的夹持支撑，避免工件在加工或装配过程中出现移位、晃动、形变等问题，保障工序精度与作业效率。在实际生产场景中，这类夹具支撑座常布置在流水线工位、加工中心工作台、质检操作台的台面上，适配汽车零部件、五金构件、小型钣金件等多种长条状工件的装夹需求，尤其适合需要单侧支撑、斜向定位的装夹场景，能够替代传统的通用平口钳、临时垫高块等装夹工具，减少工位装夹调整的辅助时间。从功能特性来看，该支撑座采用三角框架式的主体结构，搭配底部方形安装底板，整体受力分布均匀，三角结构的斜向支撑臂能够将工件装夹时产生的侧向力、下压力均匀传导到底部安装板上，避免局部应力集中导致的结构变形，支撑臂上预留的多组铰接安装孔位，可配合压块、锁紧销、快速夹钳等配件，实现不同厚度、不同轮廓工件的灵活装夹，侧方设置的立式定位挡块，能够为工件提供侧向定位基准，保障工件装夹的位置一致性，重复装夹的定位精度可满足常规机加工与装配的公差要求。在设计思路上，这款支撑座优先考虑了装夹稳定性与工位适配性，底部方形安装板的四个角位预留了沉头安装孔，可通过螺栓直接固定在标准T型槽工作台、铝型材工位架或者专用工装台面上，安装边界清晰，不会与工位上的其他刀具、检测部件产生运动干涉；支撑臂采用镂空式的框架结构，在保障整体结构强度的前提下，尽可能降低了支撑座自身的重量，既方便工位之间的转运调整，也减少了材料的不必要消耗；铰接位置的孔位均做了同轴度公差设计，保障配套锁紧配件转动顺畅，不会出现卡滞、偏斜的问题。从安装尺寸边界来看，底部安装板为规整方形，安装孔位间距适配常规工业工作台的孔距标准，支撑臂的倾斜角度经过反复校核，装夹工件后工件的作业面高度刚好匹配人工操作或者加工主轴的作业行程，不需要额外加装垫高或者转接配件，侧方定位挡块的高度适配常见长条类工件的侧边定位需求，不会出现定位高度不足导致的工件偏斜问题，整体结构没有多余的外凸棱角，避免工位作业过程中出现磕碰划伤的安全隐患。
