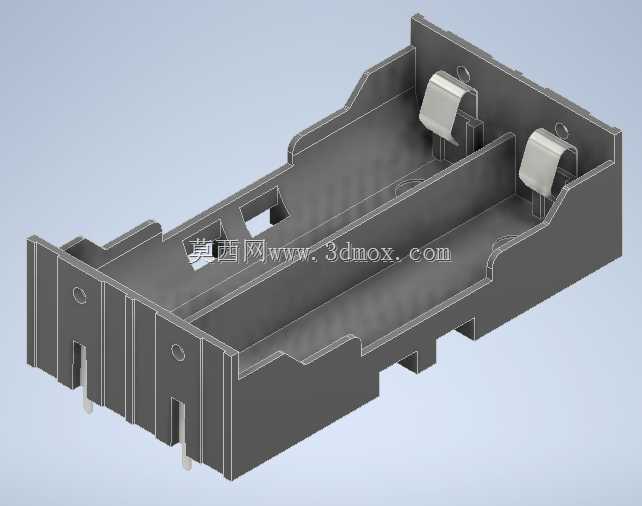

双槽18650锂电池固定安装座结构

这款双位18650电池安装座，是面向小型便携电子设备、手持检测仪器、小型储能模组、DIY电子改装场景设计的电池承载固定部件，主要解决圆柱锂电池在设备内部的定位、导电连接与防松脱问题，避免电池在设备晃动、跌落过程中出现移位、接触不良甚至短路的风险。从结构设计来看，整体采用绝缘阻燃塑胶作为主体材质，一体注塑成型的壳体设置了两个独立的电池容纳槽，槽体内腔完全匹配18650圆柱锂电池的外形轮廓，槽壁预留了合理的装配公差，既可以保证电池顺畅装入取出，又能限制电池径向的晃动量；槽体一端设置了两个冲压成型的金属导电弹片，弹片采用带弧度的弹性结构设计，在电池装入后可以提供持续的正向压紧力，保证电池端面与导电片的可靠接触，降低接触电阻，避免大电流放电时出现发热问题，同时弹片的引脚延伸出壳体底部，可以直接穿过设备PCB板的对应安装孔进行焊接固定，不需要额外的接线工序。壳体两侧设置了带定位孔的安装凸耳，凸耳上的定位孔尺寸与常用的M2自攻螺丝匹配，安装时可以通过螺丝将整个电池座固定在设备壳体内部或者PCB板上，凸耳的高度经过精准设计，固定后电池座底部与安装面之间预留了足够的安全间隙，避免导电引脚与安装面接触造成短路。槽体侧壁还设计了多个镂空的减重槽，在不影响结构强度的前提下减少了塑胶材料的用量，降低整体重量，同时镂空结构也可以提升电池工作时的散热效率，避免电池充放电过程中热量在密闭槽体内积聚。在安装边界设计上，整体外形的长宽高尺寸完全适配双节18650并排布置的空间需求，壳体边缘做了圆角过渡处理，没有尖锐的棱角，避免装配过程中划伤操作人员或者损坏设备内部的线材；槽体入口处做了小角度的导向倒角，即使在盲装的场景下也可以快速将电池对准槽位推入，降低装配难度。这款电池座的结构设计充分考虑了量产装配的便利性，所有结构都可以通过常规注塑模具一次成型，导电弹片可以通过自动化设备压装到壳体对应的卡槽内，不需要额外的粘接或者螺丝固定，适合大批量生产使用，能够广泛适配各类使用两节18650锂电池串联或者并联供电的电子设备，为电池提供稳定可靠的承载与导电连接。
