30230型圆锥滚子轴承结构设计

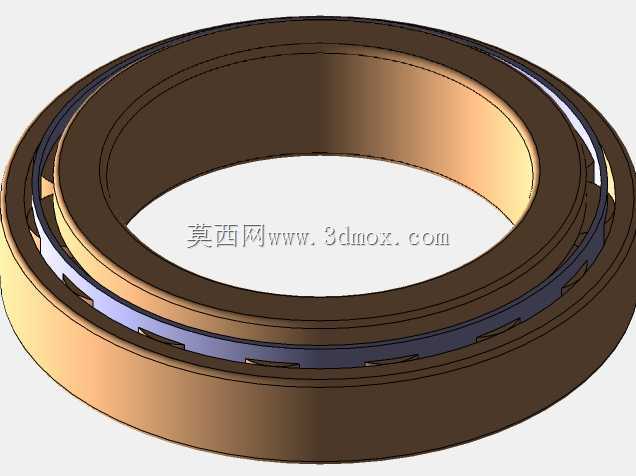

在重载传动的工业场景中，圆锥滚子轴承是承担径向与轴向复合载荷的核心支撑部件，广泛应用于商用车驱动桥、冶金轧机辊系、重型减速机输出轴、工程机械行走机构等需要同时承受径向力与单向轴向力的装配位置，能够在交变载荷、冲击载荷的工况下维持转轴的回转精度，避免轴系出现窜动、偏磨等失效问题。这款30230圆锥滚子轴承采用分离式结构设计，由带锥形滚道的内圈、外圈、锥形滚动体以及保持架组合而成，设计过程中严格遵循圆锥滚子轴承的接触角匹配逻辑，让滚动体与内外圈滚道的接触线延长后能够交汇于轴承中心轴线的同一点，保证滚动体在滚道上做纯滚动运动，减少滑动摩擦带来的发热与磨损，提升部件的使用寿命与运转平稳性。从结构特性来看，该轴承的锥形滚动体沿滚道均匀排布，保持架对滚动体实现均匀分隔，避免滚动体在运转过程中发生相互碰撞、摩擦，同时能够引导滚动体在正确的滚道位置运转，优化轴承内部的载荷分布。轴承的内外圈可分离的设计特性，让安装过程中能够分别调整内圈与外圈的配合过盈量，也方便在检修维护时对轴承间隙进行精准调整，适配不同工况下对轴系轴向窜动量的要求。在安装边界方面，该轴承的外形尺寸适配公称直径150mm的轴段装配需求，安装时需要注意轴肩与轴承座孔挡肩的尺寸设计，保证挡肩高度低于轴承内圈、外圈的倒角高度，避免出现安装干涉，同时要保证配合面的粗糙度与形位公差符合装配要求，确保轴承安装后能够均匀承载，避免局部应力集中导致的早期失效。在实际应用中，这类圆锥滚子轴承通常成对使用，通过背对背、面对面或者串联的安装方式，来承担双向的轴向载荷，满足不同传动结构的受力需求，相比同尺寸的深沟球轴承，它的径向承载能力提升40%以上，同时能够承受较大的单向轴向载荷，非常适合中低速重载的传动场景。设计过程中还充分考虑了润滑与密封的适配空间，轴承内部预留了充足的润滑脂存储腔，能够在长期运转过程中为滚动体与滚道接触面提供持续润滑，降低运转阻力，减少维护频次，同时配合对应的密封件结构，能够有效阻挡外界的粉尘、金属碎屑进入轴承内部，避免磨粒磨损对滚道与滚动体表面造成损伤，保障轴承在复杂工矿环境下的可靠运行。
