加特林枪械传动棘轮结构设计

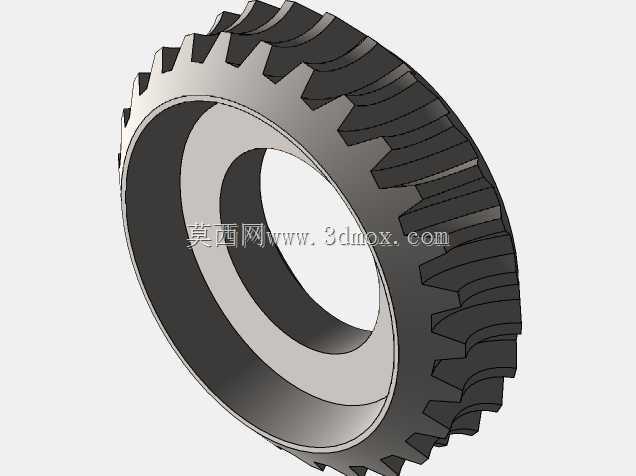

这款棘轮零件是加特林转管武器供弹与转管传动系统中的核心单向传动构件，在多管速射武器的工作循环中承担着单向间歇传动、反向锁止的关键作用，能够保障枪管组在旋转供弹、击发、退壳的循环过程中保持稳定的单向步进运动，避免反向回转引发的供弹卡滞、击发错位等故障，是保障高射速武器连续可靠运转的基础传动部件。从实际应用场景来看，这类棘轮结构不仅适配于转管类速射武器的传动系统，其设计逻辑也可迁移到各类需要单向间歇传动的机械设备中，比如自动化生产线的步进送料机构、起重设备的止逆机构、手动工具的棘轮扳手结构等，核心都是依靠齿形的单向啮合特性实现动力的单向传递与反向锁止。在功能特性上，该棘轮采用了斜向不对称齿形设计，齿面的倾斜角度经过匹配计算，能够在正向传动时与棘爪实现顺畅啮合，传递额定扭矩带动负载完成步进动作，反向转动时齿背的斜面会推动棘爪抬起滑过齿面，不会产生卡滞，同时齿根位置做了圆弧过渡处理，能够有效分散啮合时的应力集中，提升零件在高频冲击载荷下的疲劳寿命，避免长期交变载荷下出现齿根断裂的问题。设计过程中，首先围绕传动需求确定了棘轮的齿数与齿形参数，齿数匹配转管武器的循环步进角度，确保每一次棘爪推动棘轮转动的角度刚好对应一根枪管切换到击发位置的角度，齿形的工作面角度设置为能够保证棘爪在弹簧力作用下可靠贴合齿面，不会在传动过程中出现滑脱，同时齿背的倾斜角度兼顾了棘爪回程时的顺畅度，减少回程过程中的磨损与撞击噪音。在外形尺寸与安装边界上，该棘轮的内孔直径匹配传动主轴的安装尺寸，采用基孔制配合公差，能够与主轴实现精准的周向固定，避免传动过程中出现径向晃动，棘轮的外径尺寸根据所需传递的扭矩大小计算确定，保证齿面的接触应力在材料许用范围内，棘轮的轴向厚度匹配安装腔体的空间尺寸，两侧预留有轴承安装的定位台阶，能够保障棘轮转动时的同轴度，减少转动过程中的偏磨，安装时需要保证棘爪的回转中心与棘轮中心的相对位置精度，确保棘爪在整个摆动行程中都能与齿形正确啮合，不会出现顶齿、滑齿的问题。整体结构设计紧凑，在有限的安装空间内实现了可靠的单向传动功能，齿形的加工工艺性良好，适合采用铣削、成型磨削等工艺进行批量加工，零件的材料可选用合金结构钢经过淬火处理，表面硬度满足高频啮合的耐磨需求，芯部保持足够的韧性承受冲击载荷，能够在高频率的间歇传动工况下长期稳定工作。
