对开式滑动轴承支撑座结构设计

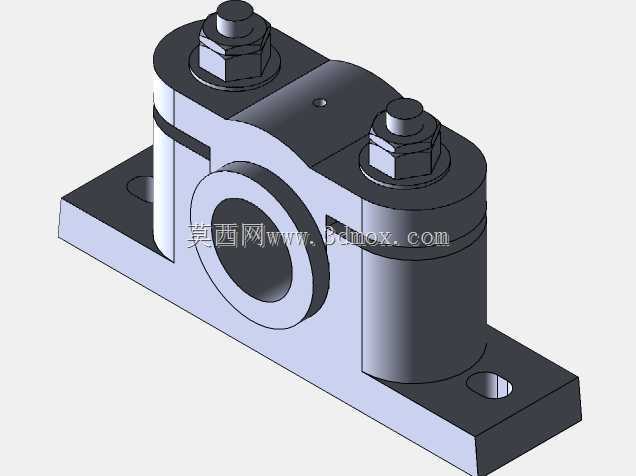

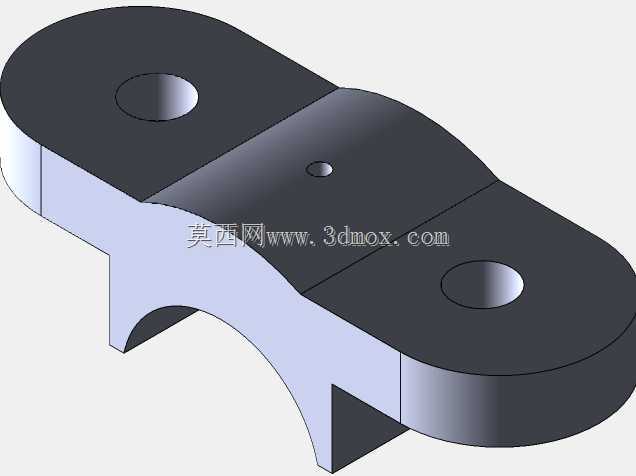

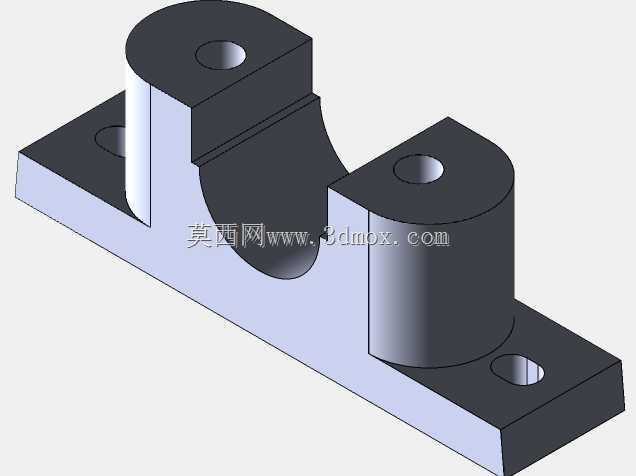

在各类通用机械传动系统中，轴系部件的稳定支撑是保障设备长期平稳运行的核心基础，这款对开式滑动轴承支撑座，正是为中低速重载工况下的转轴提供可靠径向支撑的典型零部件，广泛应用于输送设备、小型机床、农业机械、轻工生产线等需要固定转轴位置、承受径向载荷的场景中。该部件的核心用途是为配套轴瓦提供稳定的安装定位空间，将转轴运转过程中产生的径向载荷均匀传递至设备安装基础，同时限制转轴的径向跳动，保障轴上传动件如带轮、齿轮、联轴器的啮合与传动精度，避免轴系运转过程中出现偏移、振动过大等问题。从功能特性来看，这款支撑座采用分体对开式结构设计，底座为带安装孔的平板结构，两个对称布置的立式支撑耳上开设同轴定位孔，可配合锁紧螺钉实现上盖与底座的紧固，中间的半圆型腔用于嵌入适配尺寸的轴瓦，相比整体式轴承座，这种结构更便于轴系的装配与后期维护，无需沿轴向穿拆整根轴即可完成轴瓦的更换与间隙调整，大幅降低设备检修的工作量。在设计思路上，这款支撑座优先考虑了安装便捷性与载荷传递的合理性：底座的四个安装孔采用长圆孔与圆孔组合的形式，既可以在安装时微调固定位置，补偿基础安装面的加工误差，也能保障螺栓锁紧后的连接强度；两个支撑耳的高度与厚度经过载荷校核，能够承受额定工况下的径向载荷而不发生形变，半圆型腔的内壁粗糙度与同轴度公差严格匹配轴瓦的安装要求，避免轴瓦装配后出现偏磨问题；支撑耳上的锁紧孔位置经过优化，锁紧力可均匀作用于轴瓦分型面，保障轴瓦与座体的紧密贴合，防止运转过程中轴瓦发生转动或窜动。从安装边界来看，这款支撑座的底座为矩形平板结构，安装时需贴合平整的设备安装面，通过螺栓穿过底座安装孔完成固定，安装前需确认底座平面与转轴轴线的平行度公差在允许范围内，避免轴系出现附加弯矩；中间半圆型腔的内径尺寸决定了适配轴瓦的外径，选型时需根据转轴直径、载荷等级匹配对应规格的轴瓦，支撑耳顶部的锁紧螺钉需采用对角分次锁紧的方式，避免轴瓦受力不均导致的抱轴问题。整体结构采用铸铁材质的设计逻辑，具备良好的减震性与耐磨性，能够吸收转轴运转过程中产生的小幅振动，延长轴瓦与转轴的使用寿命，适合在连续运转的通用机械场景中长期使用。
