T8丝杠防反间隙消除螺母组件

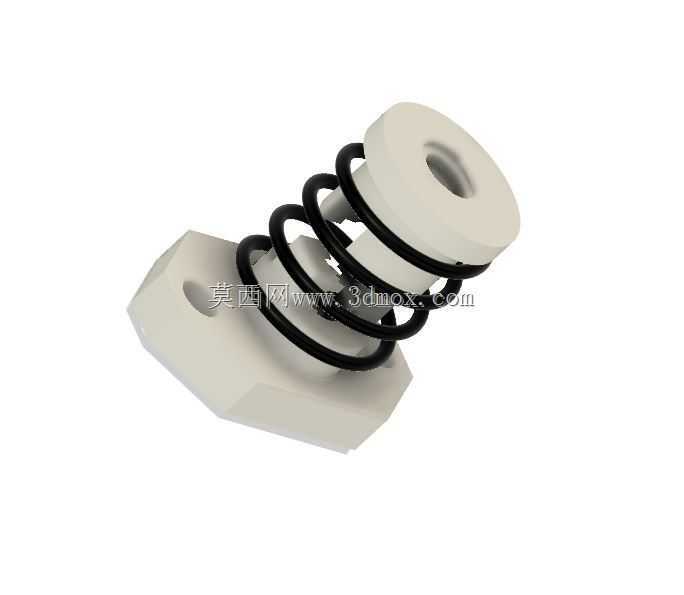

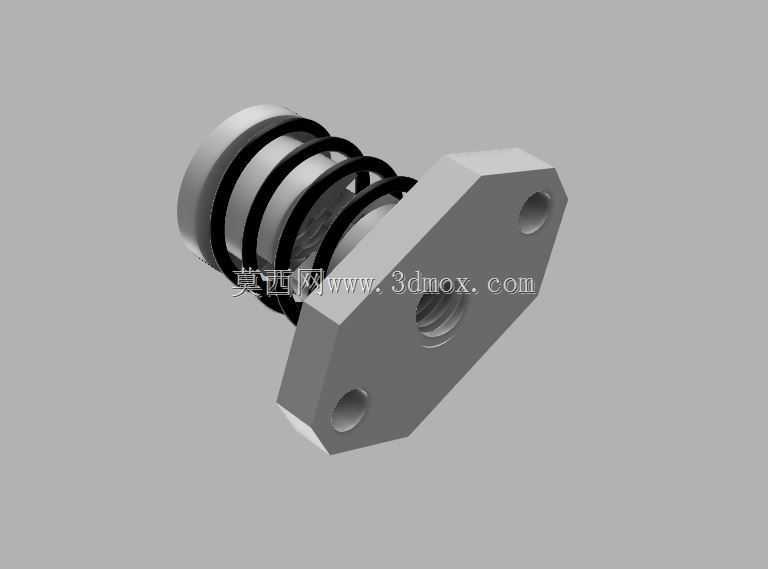

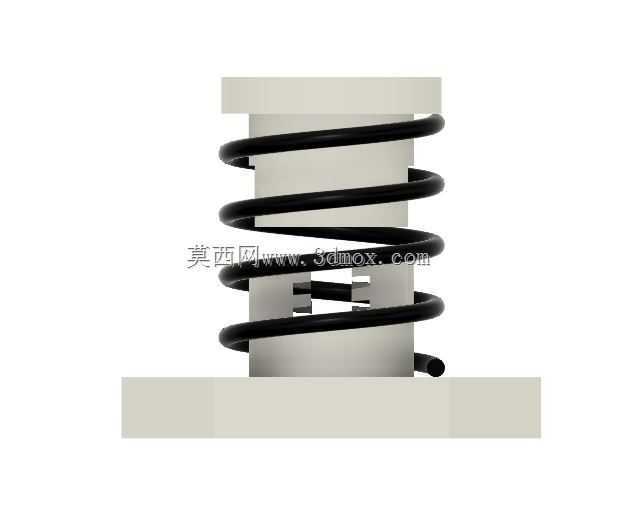

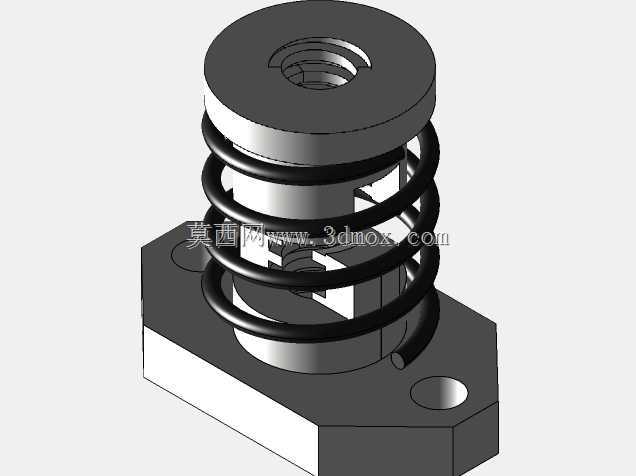

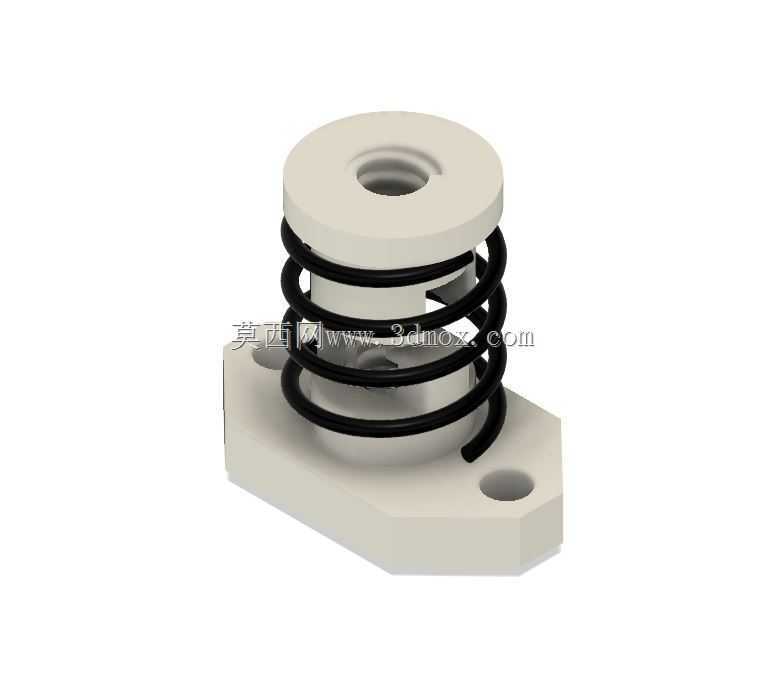

在桌面级数控加工设备、小型线性传动模组的进给传动场景中，T8规格梯形丝杠因成本可控、加工难度低、具备一定自锁特性被广泛应用，但普通配合螺母在长期往复运行后会因螺纹磨损产生反向间隙，直接导致进给定位失准、反向运动时出现空程误差，严重影响加工件的尺寸精度与表面加工质量，这款防反绑螺母正是针对该痛点设计的间隙补偿组件。该组件主要适配导程2mm的T8梯形丝杠，整体采用分体式消隙结构设计，主体分为上下两个同轴的螺母嵌块，外部嵌套预紧压缩弹簧，底部带切边法兰安装座，法兰座上预留两个对称的安装通孔，可直接通过螺栓固定在运动滑台的安装端面，安装时无需对原有滑台结构做大规模改造，适配多数采用T8丝杠传动的小型CNC机架安装孔位。设计上采用弹簧预紧的自动补偿思路，上下两个螺母块的内螺纹分别与丝杠的螺纹牙型两侧面紧密贴合，弹簧持续提供轴向预紧力，当螺纹副因长期运行出现磨损时，弹簧的弹力会自动推动两个螺母块产生轴向相对位移，始终保持螺纹配合面无间隙贴合，从根源上消除反向传动的空程误差，同时这种预紧结构不会额外增加过大的传动阻尼，能保证丝杠传动的顺畅性，避免过度预紧导致的磨损加剧、运行卡顿问题。组件的上部为圆柱形导向段，与下部法兰座的内孔形成滑动配合，保证两个螺母块仅能沿轴向移动补偿间隙，不会出现径向偏摆导致的螺纹卡滞，外部的弹簧采用等节距圆柱螺旋结构，预紧力经过调校，既能够提供足够的消隙压紧力，又不会因弹力过大导致丝杠转动阻力陡增，适配多数42型步进电机的输出扭矩范围。底部法兰采用切边式菱形结构，相比圆形法兰能节省更多安装空间，两个安装孔的中心距匹配常规小型滑台的安装尺寸，安装边界紧凑，不会与滑台上的其他走线、限位部件产生干涉。在实际应用中，这款消隙螺母组件多用于小型桌面CNC雕刻机、3D打印机Z轴传动、小型线性滑台进给等场景，能够在长期往复运行中持续保持传动精度，减少设备的维护调校频率，相比普通一体式铜螺母，能大幅降低反向间隙带来的精度误差，提升设备的加工与运动稳定性，同时分体式的结构也方便后期维护更换，当弹簧弹力衰减或螺母螺纹磨损到极限时，可单独更换对应部件，降低整体维护成本。
