微型图传发射端专用天线固定防护支架

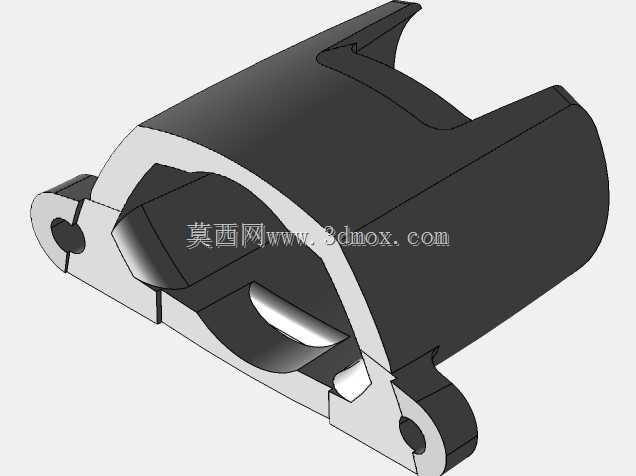

这款天线固定防护支架主要面向微型穿越机、小型无人机的图传发射端配套使用场景，在无人机竞速、近距航拍、小型航模作业等场景中，图传发射端的外置天线往往因为飞行中的磕碰、炸机冲击、走线拉扯出现移位、断裂甚至信号收发异常的问题，这款支架正是为解决这类实际使用痛点设计的专用配套结构件。从实际用途来看，它一方面承担天线的物理防护作用，将外露的天线根部包裹在结构腔体内部，避免飞行中碰到障碍物直接冲击天线接头，另一方面也承担精准定位作用，让天线始终保持最优的信号朝向，减少因为天线晃动、角度偏移带来的图传信号衰减、丢帧问题。从功能特性上看，这款支架采用半包式腔体结构，内部轮廓完全匹配对应型号微型图传发射端的天线根部外形，能够实现无旷量的贴合安装，两侧带安装孔的固定耳可以直接通过微型螺丝固定在飞控安装板或者机架的预留安装位上，不需要额外做结构改装；支架上部延伸出的弧形挡边刚好覆盖天线接头的受力薄弱位置，在发生侧向冲击时能够先于天线承接冲击力，将外力传导到机架整体结构上，避免接头处直接受力断裂。从设计思路来看，这款结构件充分考虑了微型航模的重量控制需求，整体采用薄壁结构设计，在保证结构强度的前提下尽可能去除非必要的材料，避免给飞行平台增加过多的负载；同时在腔体边缘做了大角度的倒角过渡，既可以避免安装时刮伤天线的馈线外皮，也能减少飞行过程中的风阻，降低紊流对飞行稳定性的影响。从安装边界来看，这款支架的整体外轮廓紧凑，适配机架上10mm左右间距的微型安装孔位，安装后不会和周边的飞控、电调、摄像头等部件产生空间干涉，腔体内部预留了足够的馈线走线路径，不需要过度弯折馈线就能完成天线的装配，能够有效避免因为馈线弯折半径过小导致的信号传输损耗问题。在实际装机使用中，这款支架能够大幅提升天线部分的抗冲击能力，在日常的飞行训练、竞速比赛中，即使发生轻度的擦碰、摔机，也能有效保护天线根部不被损坏，同时稳定的天线固定角度也能让图传信号的覆盖范围更稳定，减少飞行过程中的信号死角，提升飞行操作的安全性。
