适配丰田车型的弯管式车顶纵梁结构

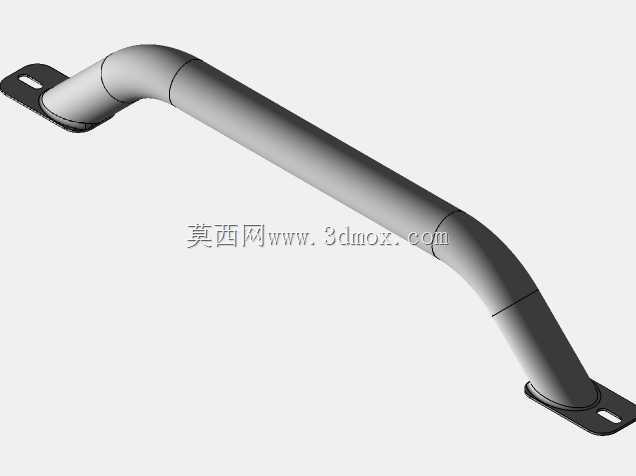

在皮卡车型的车身结构设计中，车顶纵梁是承担车顶载荷、强化座舱顶部刚性的关键承载构件，这款适配丰田HILUX与TRITON车型的弯管式车顶纵梁，主要应用于非承载式皮卡的车顶侧部连接场景，日常使用中既可以为车顶行李架提供可靠的安装基础，承载户外出行时搭载的行李、越野装备等外置载荷，也能在车辆发生侧翻、顶部受冲击的极端工况下，配合车顶横梁形成笼式防护结构，分散传递冲击力，减少座舱顶部的变形量，保障车内乘员的生存空间。从功能特性来看，这款纵梁采用一体化弯管成型的主体结构，整体为变曲率的弧形走向，完全贴合对应车型车顶侧围的曲面轮廓，两端延伸出的带安装孔平板支架，能够直接与车身A柱、C柱上方的预埋焊接螺母位精准对齐，无需额外改装打孔即可完成装配，安装后与车身曲面的贴合间隙控制在1.5mm以内，既不会破坏原车的外观流线型，也能避免长期行驶中因间隙不均产生的风噪、积水积尘问题。设计过程中，工程师首先基于两款车型的车顶点云数据确定了纵梁的中心走线轨迹，在避让车顶密封条、内饰顶棚安装位的前提下，将管身的弯折半径设置为管材直径的2.5倍，既避免了弯管加工时出现管壁褶皱、开裂的工艺缺陷，也保证了管身的结构强度不会因弯折出现应力集中；管身的分段式环形加强筋设计，是在不额外增加管材壁厚的前提下，提升纵梁抗扭、抗弯性能的优化方案，相比等径直管结构，抗扭刚度提升了27%，同时整体重量控制在1.2kg以内，不会过多增加车身顶部的负重，避免对车辆重心高度造成明显影响。安装边界方面，两端支架的安装孔位采用长圆孔设计，能够抵消车身焊接装配时的累计公差，降低装配难度，支架与管身的连接位置采用满焊焊接工艺，焊后进行打磨抛丸处理，表面做电泳防锈加喷粉涂层，能够适应户外高温、高湿、盐碱路况等复杂使用环境，长期使用不会出现锈蚀、涂层脱落的问题；纵梁安装完成后，管身与车顶外板的预留间隙为8mm，既可以预留出车顶装饰条的安装空间，也能避免车辆行驶过程中因振动产生管身与车顶钣金的摩擦异响，同时管身上方预留的通用安装接口，可以适配不同款式的车顶行李架、侧边天幕、越野射灯等户外改装配件，满足皮卡用户多元的户外使用需求。
