螺旋视差轮精密机械传动构件

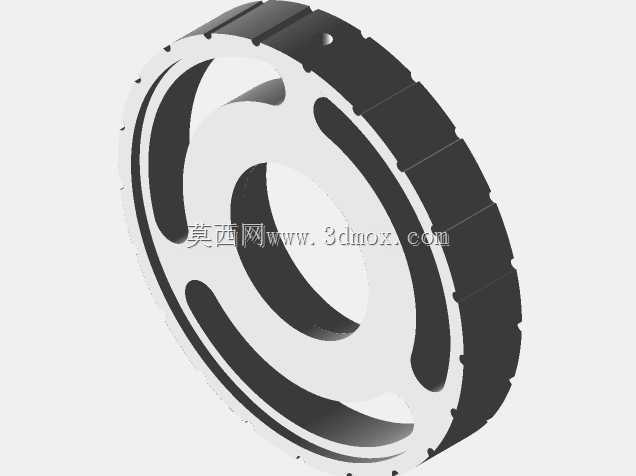

该螺旋视差轮是应用于精密光学调校、精密传动调节场景的核心机械构件，常见于高端光学镜头调焦模组、精密测量仪器视差补偿机构、高精度进给调节装置中，承担着消除视差偏差、传递微调位移、保障调节精度的关键作用。在实际使用场景中，这类构件多配套在需要微米级调节精度的光学设备、精密检测仪器内部，通过自身的螺旋曲面结构与配套插件的配合，将旋转运动转化为平稳的线性微调位移，避免调节过程中出现空程、卡顿、偏移等问题，保障视差调校过程的顺滑与精准。从功能特性来看，该构件采用周向均匀分布的螺旋曲面槽结构，外圈设置有防滑齿纹结构，既可以满足手动微调时的摩擦力需求，也能够适配自动调节机构的啮合传动需求；中心的通孔结构用于与支撑轴配合安装，保障构件转动时的同轴度，避免转动过程中出现径向跳动影响调节精度；周向分布的螺旋槽经过曲面优化，槽道的曲率经过反复调校，能够保证转动过程中配套插件的位移量与转动角度呈线性对应关系，消除调节过程中的非线性误差，让视差补偿的数值可以精准对应转动角度，降低调校过程的操作难度。在设计思路上，该构件优先保障转动过程的平稳性，整体采用对称式结构设计，所有螺旋槽以中心轴线为基准均匀分布，让构件转动时的质量分布均匀，避免高速微调时出现动不平衡问题；外圈的防滑齿采用等距分布的矩形齿结构，齿高与齿宽经过匹配设计，既保证手动调节时的触感反馈清晰，也不会因为齿距过大导致调节精度下降；构件的厚度与外径比例经过优化，在保证结构强度满足长期使用需求的前提下，尽可能降低构件自身重量，减少配套支撑轴的负载，延长整套调节机构的使用寿命。从安装边界来看，该构件的中心安装孔尺寸与配套支撑轴采用间隙配合设计，安装时需要保证孔与轴的同轴度误差在允许范围内，避免安装偏斜导致转动卡滞；构件的轴向安装空间需要预留足够的间隙，避免端面与相邻零件发生摩擦，同时要保证螺旋槽与配套插件的啮合深度符合设计要求，过浅会导致传动过程中出现滑脱，过深则会增大摩擦阻力影响调节顺滑度；外圈的齿纹部分需要预留手动操作或者传动件啮合的空间，避免周边零件遮挡齿纹影响调节操作。
