NPN型方壳电感式接近传感器结构设计

这款NPN型电感式接近传感器是工业自动化检测场景中应用极为广泛的非接触式检测元件，常被部署在自动化生产线、物料输送工位、机床加工防护、机械手行程限位、装配工位工件到位检测等场景中，无需与被测金属物件直接接触，就能完成金属物件的存在判定、位置确认、行程限位、计数触发等检测任务，相比传统接触式行程开关，不存在机械磨损、触点烧蚀、碰撞损坏的问题，在油污、粉尘、轻度振动的复杂工业环境下也能保持稳定的检测性能，大幅降低现场设备的维护频次，提升产线运行的可靠性。

从功能特性来看，这款SN04-N型传感器采用NPN常开输出逻辑，适配工业场景常见的直流10-30V供电范围，感应端为前端红色感应头，当有金属物体进入其额定感应距离范围内时，传感器内部的LC振荡电路受金属涡流效应影响触发状态翻转，输出低电平检测信号给后端PLC、继电器等控制元件，响应速度快，重复定位精度高，可适配高速运行的产线检测需求，不会出现信号滞后漏检的问题。

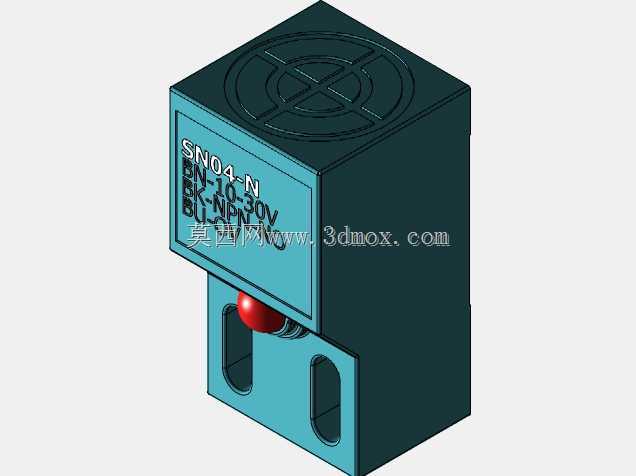

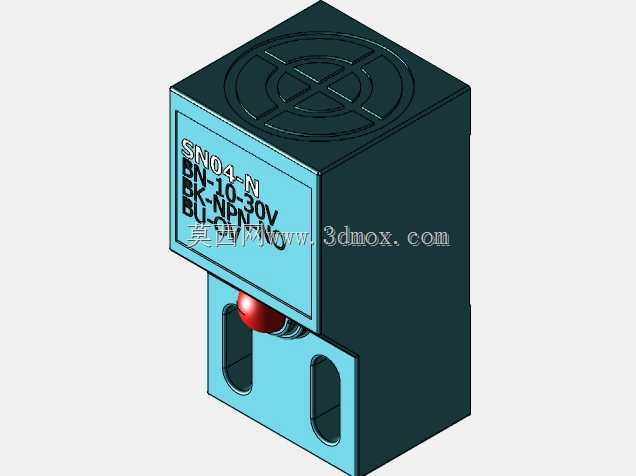

在设计思路上，这款传感器采用分体式方壳结构设计，上部为电路封装腔体，将振荡电路、信号处理电路、输出电路全部密封在高强度工程塑料壳体内，壳体顶部做了十字加强筋结构，提升壳体的抗挤压、抗冲击能力，避免现场安装或设备运行中受外力碰撞损坏内部电路；下部为安装固定基座，开设两个对称的长圆形安装腰孔，适配现场安装时的位置微调需求，无需精准打孔对位就能快速调整传感器的前后伸出位置，确保感应头与被测物件的距离处于最佳检测区间；前端红色感应头做了突出式设计，既可以直观标识感应面位置，方便安装时快速对准检测方向，也能在发生意外碰撞时优先承接冲击力，保护内部感应线圈不受损坏。壳体表面直接丝印型号、供电参数、输出类型等核心标识，现场运维人员无需查阅手册就能快速识别传感器参数，降低错装、错接的概率。

从安装边界来看，这款传感器为标准方型壳体，整体外形规整，安装基座的腰孔间距适配行业通用的安装支架尺寸，既可以直接通过螺丝固定在设备机架、型材支架上，也可以搭配专用的传感器安装夹进行快速装调，安装时需注意感应面正对金属被测物件，周边避开大体积金属构件对检测磁场的干扰，预留足够的接线空间完成线缆连接，其紧凑的外形尺寸不会占用过多设备安装空间，即便在狭小的设备内部工位也能完成部署，适配各类紧凑化设计的自动化设备的安装需求。
