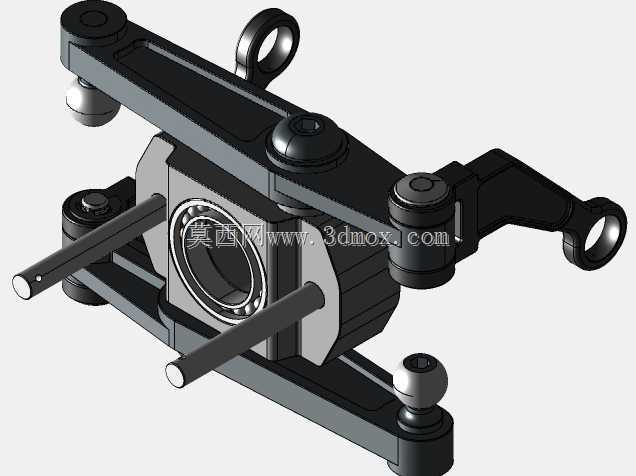

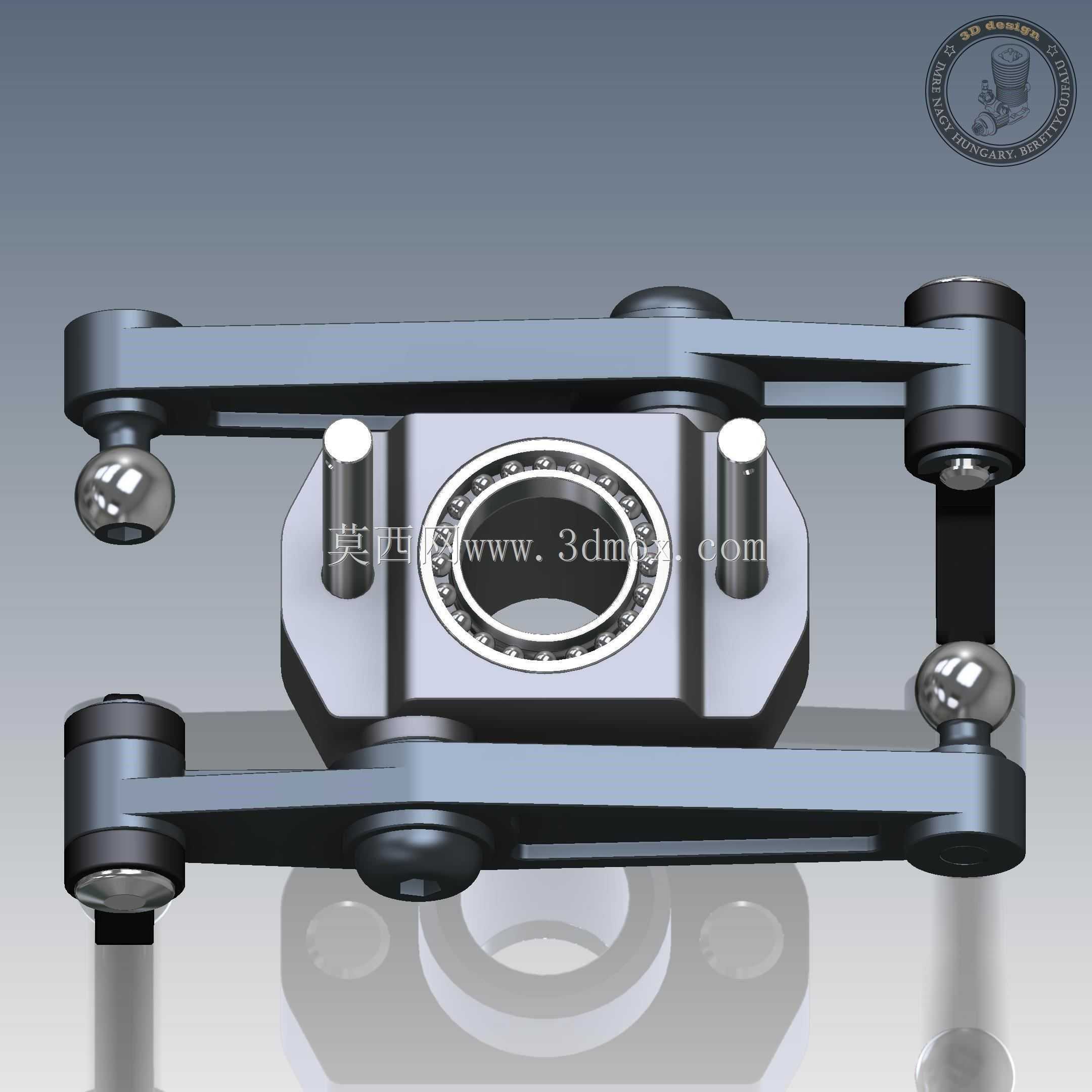

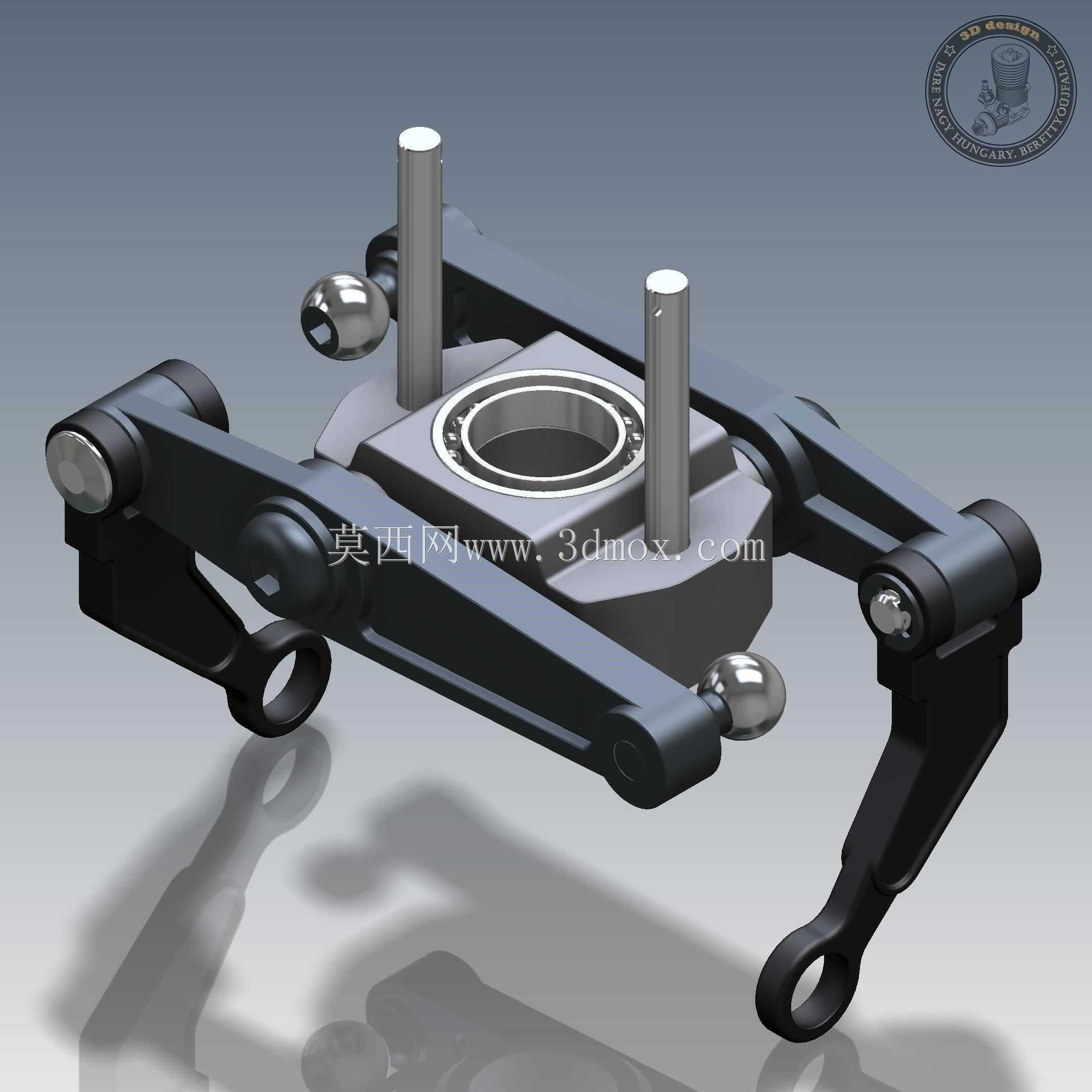

直升机旋翼控制铰接式机械结构

该结构是直升机旋翼系统的核心操控执行部件，主要应用于各类单旋翼带尾桨构型的民用、工业级直升机主旋翼总成，承担着将飞控操纵指令转化为旋翼桨叶角度动态调整的关键作用，直接决定直升机飞行过程中的姿态控制精度、升力调节效率与飞行稳定性，是直升机飞控链路中连接操纵拉杆与旋转桨叶的核心传动枢纽。在实际飞行场景中，该结构需要同步响应总距、周期变距两类操纵输入：总距操纵时会同步带动所有桨叶调整整体安装角，实现整机升力的线性调节，匹配直升机垂直起降、悬停高度保持的操控需求；周期变距操纵时则会根据操纵方位差异化调整对应位置桨叶的安装角，让旋翼锥体产生可控倾斜，从而实现直升机前飞、后飞、侧飞等不同方向的机动动作。从功能特性来看，该结构采用对称式多臂铰接设计，中心集成高精度回转支承结构，能够在旋翼高速旋转的工况下持续承受交变气动载荷与离心载荷，铰接位置的球铰结构可实现多自由度灵活转动，既保证操纵指令传递无卡滞、无虚位，又能缓冲桨叶旋转过程中产生的挥舞、摆振方向的交变冲击力，避免刚性连接带来的结构疲劳损伤。设计过程中充分考虑了航空部件的轻量化与可靠性平衡，主体承力臂采用高强度合金构型，在保证结构刚度满足极限载荷要求的前提下尽可能降低自身重量，减少旋翼系统的旋转惯量，提升操纵响应速度；各铰接点的连接结构均设置了可靠的限位与润滑预留空间，适配航空润滑脂的长期工作需求，降低维护频次。从安装边界来看，中心支承位的同轴度公差控制在极高精度等级，可直接适配主流直升机主旋翼轴的安装尺寸，两侧伸出的拉杆连接耳片采用标准化孔位设计，能够与操纵系统的拉杆、舵机输出端直接匹配安装，上下方向的安装避让空间充分考虑了桨毂连接、整流罩装配的尺寸需求，不会与周边的旋翼桨根、整流罩结构产生运动干涉，可直接用于旋翼系统的装配验证、飞控逻辑仿真测试以及航空机械教学演示场景。
