平行轴式多级齿轮传动机构

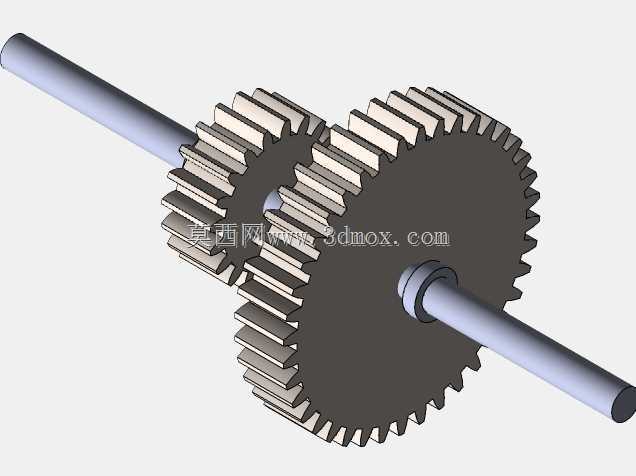

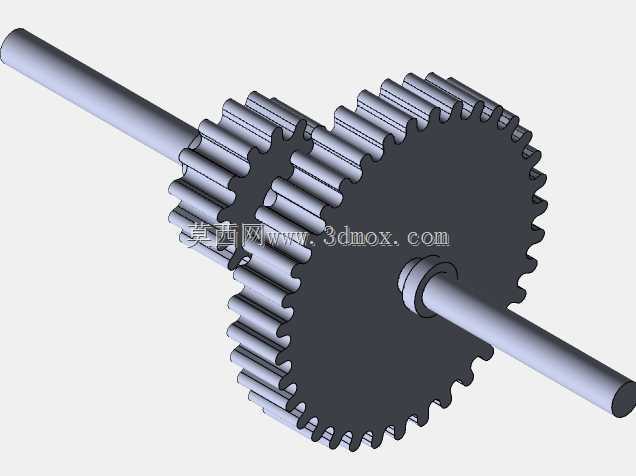

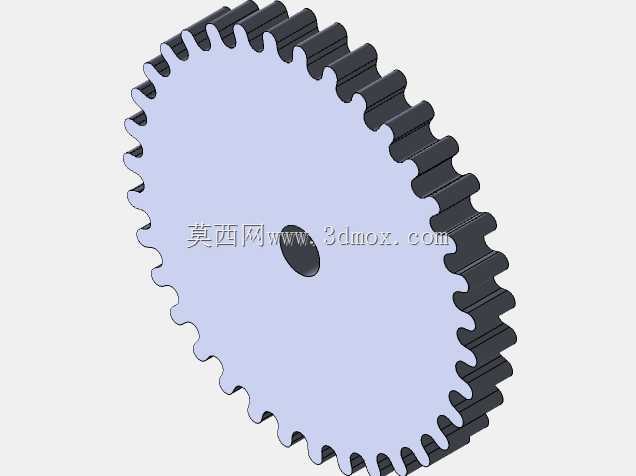

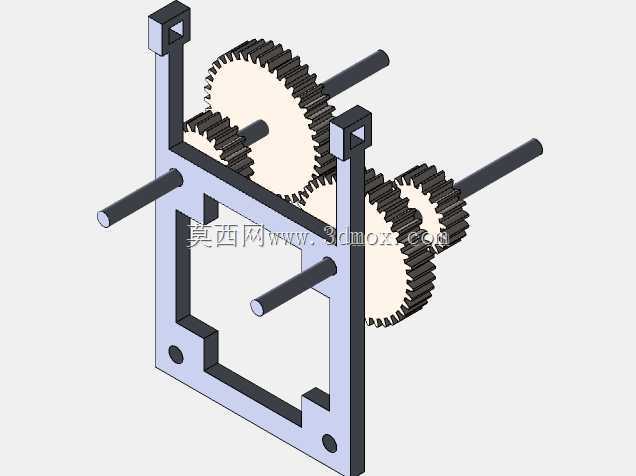

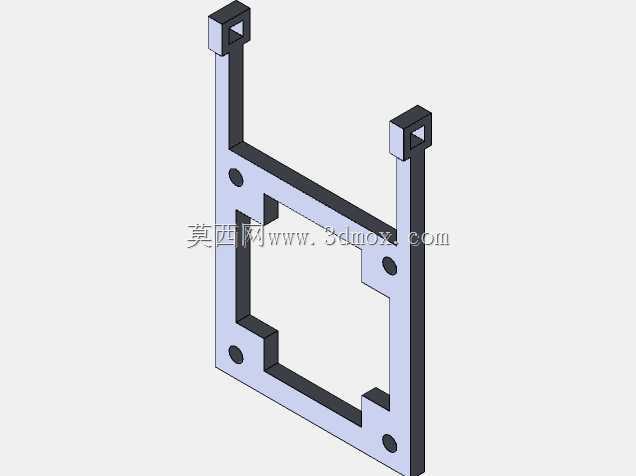

这套平行轴排布的多级齿轮传动结构，是小型动力传递场景中十分常见的机械组件，常被应用在小型教具演示、低速传动玩具、微型实验装置的动力传递环节，也可作为小型自动化设备里的动力减速单元，匹配小功率动力源实现转速与扭矩的转换输出。整套结构采用框架式安装支架作为承载基体，支架两侧板通过对称的安装孔位实现平行轴的定位固定，四根平行排布的传动轴贯穿支架侧板，每根轴上对应固定不同齿数的圆柱直齿轮，相邻轴上的齿轮依次啮合形成连续的传动链路，动力从任意一根轴输入后，可经过多级齿轮啮合传递到其余输出轴，根据各齿轮的齿数配比，可实现不同的传动比输出，既可以完成减速增扭的功能，也可根据输入轴的选择实现增速传动，适配不同的动力传递需求。设计过程中优先保证各传动轴的平行度公差，避免齿轮啮合时出现偏载、卡滞的问题，支架上的方形安装凸台预留了紧固件装配空间，可直接通过螺栓将整套传动机构固定在配套设备的安装基面，支架底部的两个定位孔可配合定位销实现快速对位安装，减少现场装配的调整工作量。齿轮采用标准直齿圆柱齿形设计，齿廓参数符合通用啮合标准，具备良好的互换性，单组齿轮损坏后可直接替换同参数备件，无需对整套结构进行拆解调整。传动轴伸出支架的两端均预留了足够的连接长度，可通过联轴器、带轮等连接件对接动力源或负载端，适配不同的外接部件安装需求。整套结构的安装边界紧凑，框架式的支架设计在保证结构刚性的同时，尽可能压缩了整体占用空间，可嵌入到空间受限的小型设备内部，外露的齿轮结构也便于日常观察啮合状态，及时清理齿面附着的杂物，降低传动故障的发生概率。在实际使用过程中，这套传动机构可根据需求搭配不同齿数的齿轮组合，灵活调整总传动比，满足不同输出转速、扭矩的使用要求，适配多样化的小型动力传递场景。
