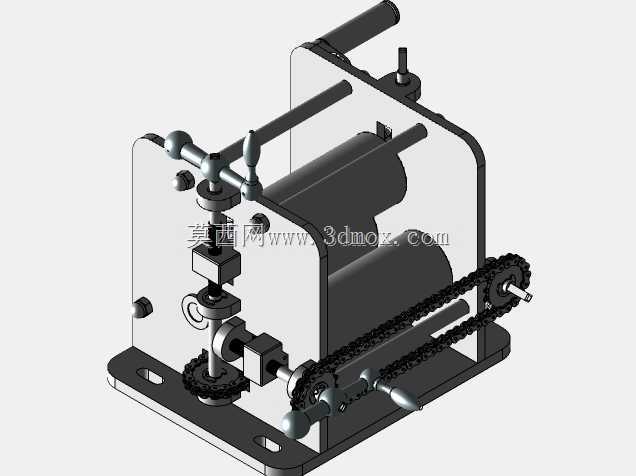

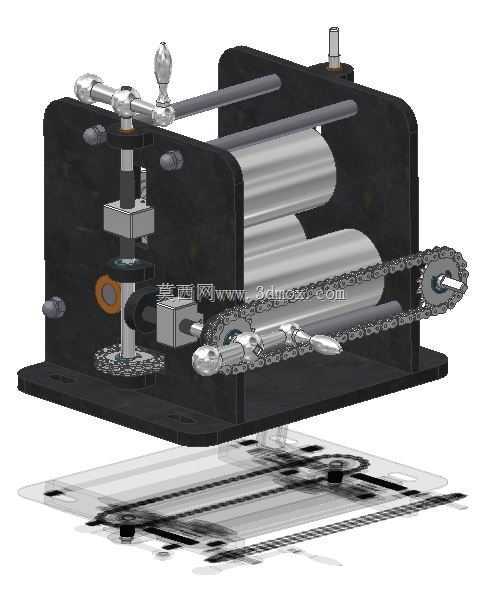

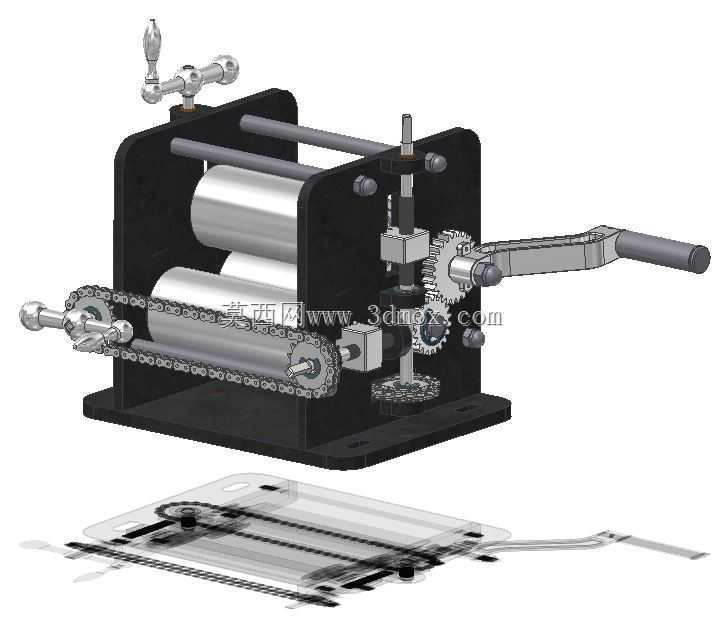

手动小型轧辊弯曲成型设备结构

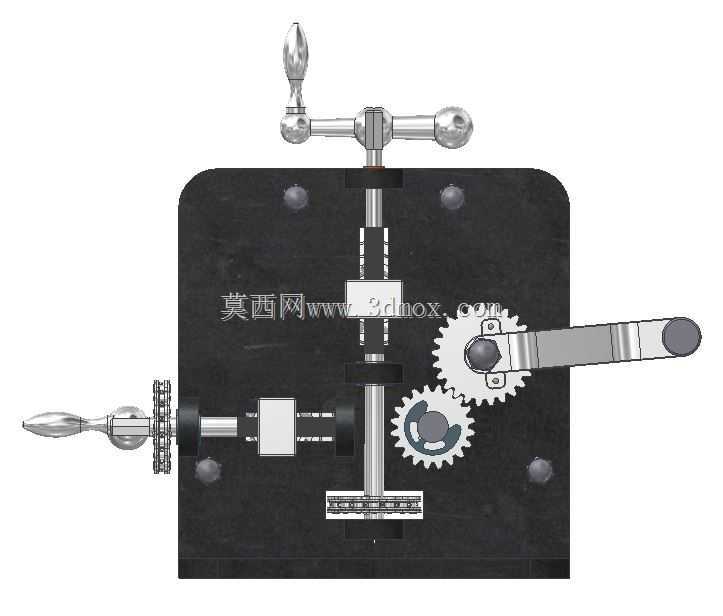

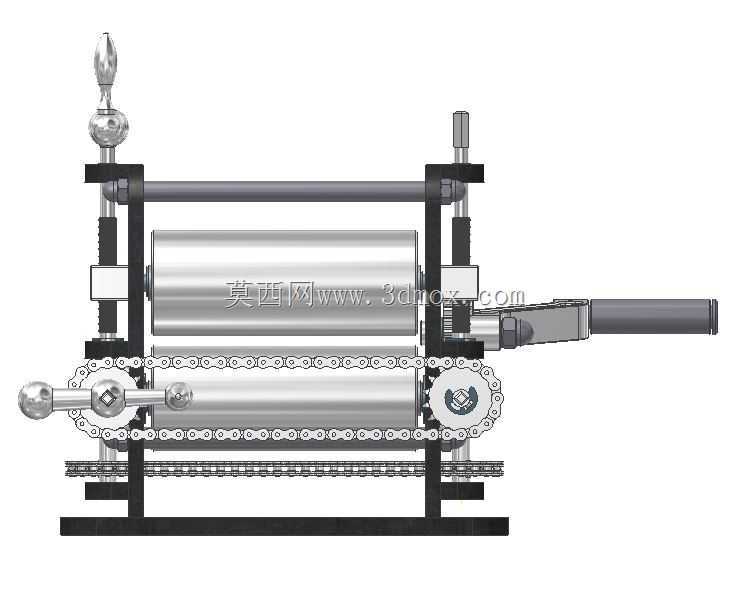

这款手动驱动的轧辊弯曲设备，主要面向小型钣金加工、五金修配、教学实训以及手工创意加工场景，可对薄金属板材、细金属条料完成连续圆弧弯曲、卷圆成型作业，无需外接电源气源，适合无动力供应的现场维修、户外零散加工以及小批量定制加工场景使用，能够替代纯手工敲制的低效作业方式，大幅提升小尺寸工件弯曲成型的精度与一致性。设备核心采用三辊对称式辊压结构，上下平行布置的抛光钢辊作为成型执行部件，通过调整上辊的下压进给量，即可控制工件弯曲的曲率半径，适配不同厚度、不同弯曲半径的加工需求；动力传递路径采用链传动搭配齿轮减速的组合结构，摇动手柄输入的扭矩经齿轮组减速增扭后，通过链条同步驱动下辊转动，带动夹持在辊间的工件匀速进给，避免单辊驱动出现的工件打滑、表面划伤问题，手动进给的操作方式也方便操作人员随时调整进给速度，把控弯曲成型的精度。设备顶部设置的手动调节阀可配合辊间间隙微调机构，实现上辊下压量的精细调节，适配0.1mm到2mm厚度的常见薄金属板材加工，不会因压下量过大导致板材出现压痕、开裂缺陷。整体设计遵循紧凑小巧的思路，整机采用立式板架支撑结构，两侧立式支撑板作为核心承载部件，将所有传动部件、成型辊组集成安装在底板之上，安装底板预留了标准螺栓固定孔位，可直接固定在工作台、角钢支架上使用，无需复杂的安装调试流程，整体占地面积不足0.1平方米，可轻松放置在常规工作台面使用，不会占用过多操作空间。设备的操作端全部布置在机身外侧，摇柄长度经过力臂优化，操作时无需施加过大的作用力即可完成厚板的弯曲进给，调节手轮、阀门的位置都符合人工操作的人机工程学要求，长时间操作也不易产生疲劳。外露的传动结构也方便日常的清洁维护，定期在链条、齿轮啮合位置加注润滑脂即可长期稳定使用，辊面采用高抛光镀铬处理，弯曲加工时不会划伤工件表面，成型后的工件圆弧过渡顺滑，无明显折痕、压痕，可满足五金配件、工艺制品、小型风管配件等产品的加工精度要求。
