机器人用异形铲状辐条怪胎轮结构

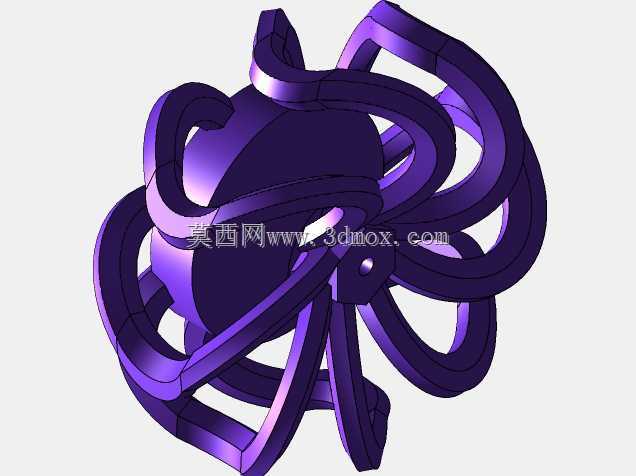

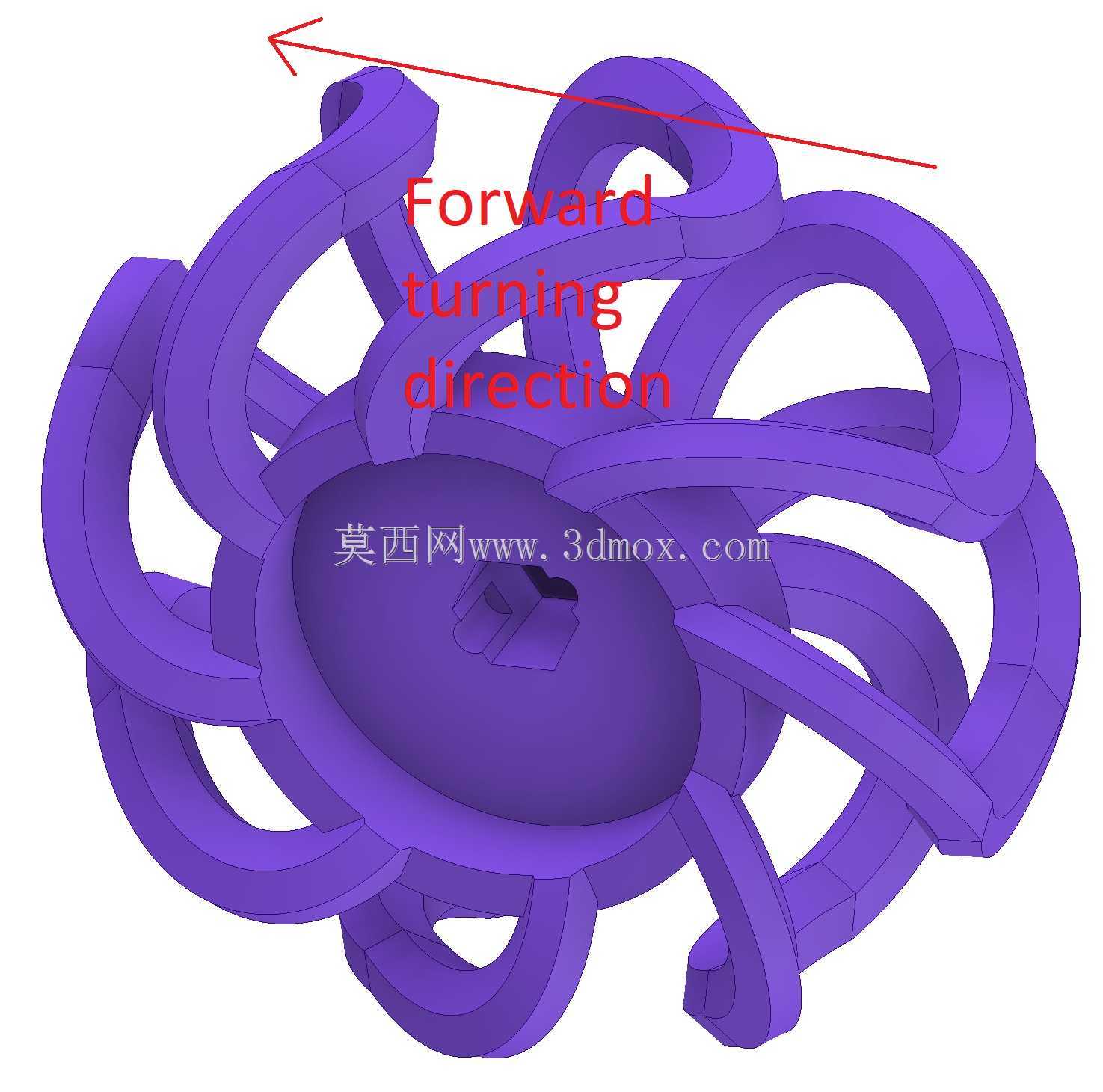

这款异形轮结构主要面向小型特种机器人的行走场景设计，尤其适配需要在松散碎屑、轻度凹凸不平整地面行进的作业机器人，比如小型排爆探测机器人、室内狭小空间巡检机器人、桌面级教育演示机器人等场景，能够在常规圆形轮容易打滑、卡滞的细碎杂物堆积地面获得更好的抓附表现。区别于传统圆形轮依靠连续圆周面接触地面的行进逻辑，这款轮体采用了类似弯曲铲状的辐条作为地面接触结构，每根辐条都做了流畅的弧形弯曲处理，在轮体转动过程中，弯曲的辐条端部会先以小角度切入地面缝隙，再借助转动的力矩将轮体整体抬升向前推进，类似多足步行与轮式行进结合的运动效果，既保留了轮式结构转动连续、传动效率高的优势，又能获得类似足式结构对非平整地面的适应能力，避免普通光面轮在松散颗粒地面容易空转打滑的问题。设计过程中特意将辐条的接触面做了圆弧过渡处理，没有尖锐棱角，既能够在接触地面时减少对地面的刮损，也能避免辐条卡入地面缝隙时出现应力集中导致结构断裂的问题，轮体中心预留了标准的轴连接安装位，能够直接适配常规小型机器人的驱动轴输出接口，不需要额外定制转接结构。这款轮体的设计直径预留了50毫米的安装间隙，安装时需要在机器人的对侧装配镜像对称的同结构轮体，保证两侧轮体的辐条转动相位能够匹配，避免行进过程中出现两侧轮体抓地节奏不一致导致的走偏、颠簸问题，轮体的整体外轮廓虽然呈现多瓣弯曲的异形形态，但所有辐条的外端都处于同一个虚拟圆周面上，转动时的整体回转半径保持一致，不会出现转动过程中轮体中心高度剧烈起伏的问题，能够保证机器人搭载的传感器、摄像头等精密部件不会因为过度颠簸出现检测精度受影响的情况。辐条采用等截面的弯曲条结构，在保证足够结构强度支撑小型机器人整机重量的前提下，尽可能降低了轮体自身的重量，减少驱动电机的负载，提升机器人的续航表现，中心轮毂位置做了加厚处理，能够承受驱动轴传递的扭矩，避免长时间正反转切换出现轮毂开裂的问题。
