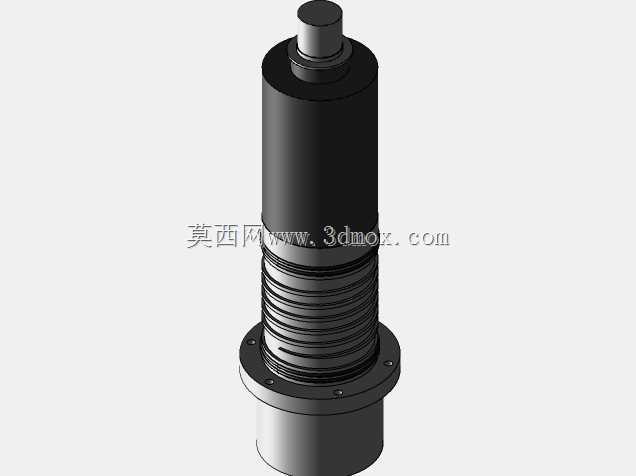

BT40直驱式盒式加工中心主轴结构

在精密数控加工领域，主轴作为机床核心执行部件，其性能直接决定工件加工精度、表面质量与切削效率，这款适配BT40刀柄的直驱盒式主轴，主要面向立式加工中心、高速钻铣攻牙设备的配套应用场景，能够覆盖有色金属、普通结构钢的高速铣削、钻削、攻丝等多工序加工需求，在3C零部件加工、小型模具精雕、通用机械零件批量生产场景中都能发挥稳定作用。不同于传统皮带传动、齿轮传动的主轴结构，这款直驱主轴将电机转子与主轴芯轴做一体化集成设计，省去了中间传动环节的间隙、摩擦与振动损耗，运行时动力传递损耗极低，高速运转下的动平衡表现更优异，能够在12000转的额定最高转速下保持稳定的回转精度，长时间连续加工时的刀尖跳动量可控制在微米级，有效保障加工面的光洁度与尺寸一致性。整体采用盒式集成化结构设计，将主轴芯轴、轴承组、冷却套、安装法兰、驱动单元整合为独立的模块化单元，安装时无需在机床厂内进行复杂的主轴预紧、动平衡调试工序，只需通过法兰端的安装孔位完成与机床滑枕的定位锁紧，接通冷却管路与动力线路即可投入使用，大幅降低主机厂的装配调试难度，也便于后期设备维护时的整体快速更换。从安装边界来看，这款主轴的主体外径适配常规120mm规格的安装套筒，法兰端预留均匀分布的螺栓锁紧孔位，轴向安装尺寸经过优化，既能够保证主轴前端刀具夹持端的伸出长度满足加工避让需求，也能控制后端驱动部分的轴向长度，避免占用过多机床滑枕的后部安装空间，适配多数中小型立式加工中心的滑枕安装空间设计。结构上采用多层复合设计，外层设置循环冷却流道，能够在高速运转时带走轴承与电机产生的热量，控制主轴的热伸长量，避免长时间加工时因热变形导致的加工尺寸漂移；中部的轴承组采用配对精密角接触球轴承布局，可同时承受切削过程中的径向载荷与轴向进给力，保证重切削工况下的主轴刚性；前端设置多重密封结构，能够阻挡加工过程中的切削液、金属切屑进入主轴内部，延长轴承与内部构件的使用寿命，降低设备运维成本。
