手动G型卡箍夹紧工装结构设计

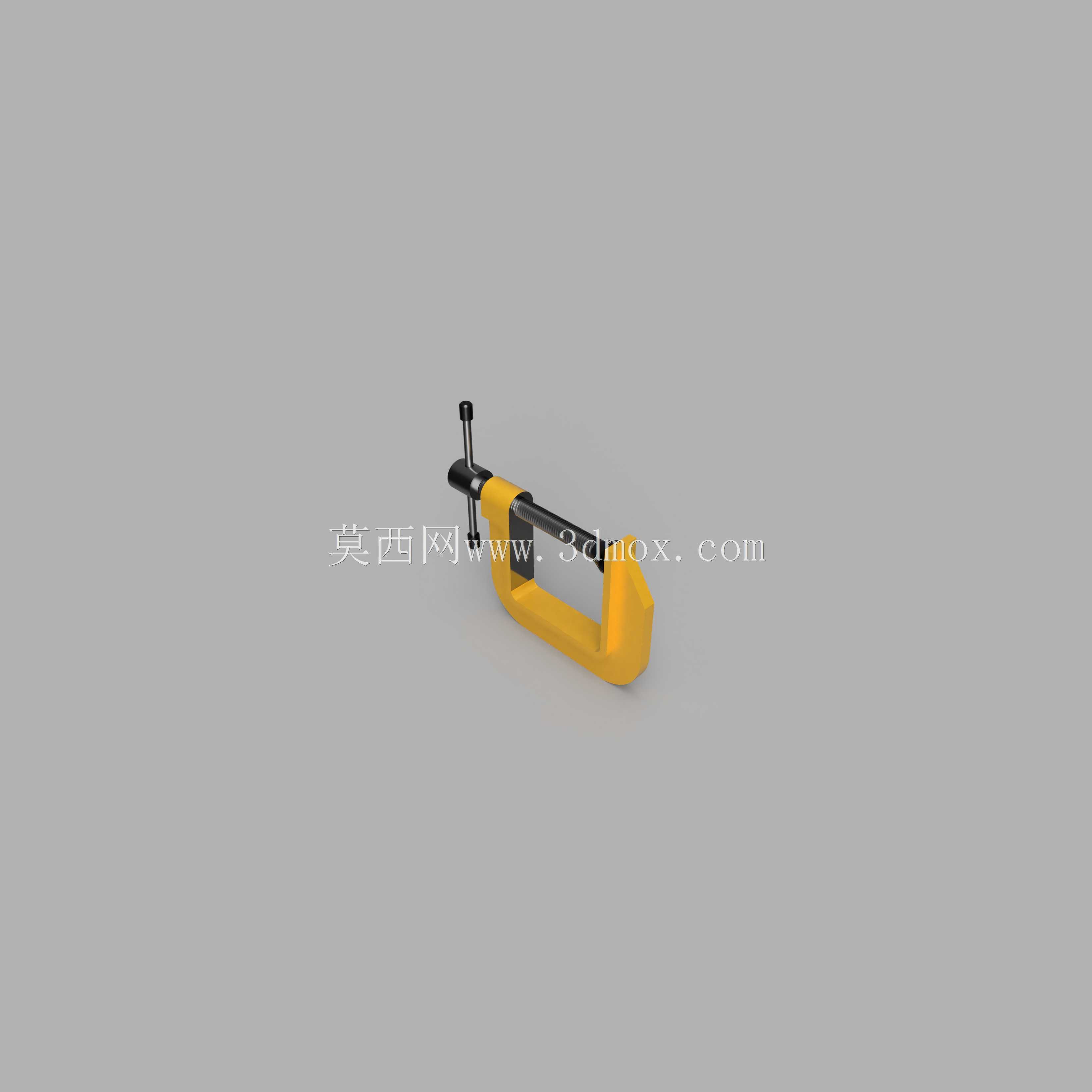

这款手动G型卡箍是机械加工、木工制作、设备维修、小型工件装配场景中极为常用的手动夹紧工具，核心用途是在作业过程中对工件施加稳定的夹持力，避免工件出现位移、翘曲、松动问题，保障锯切、打磨、粘接、焊接、钻孔等工序的加工精度与操作安全。在日常生产作业里，它既可以用于多块板材的拼接粘接固定，也能在小型零件焊接时将待焊工件压紧在工作台面上，还可在设备临时维修时夹持固定松脱的零部件，适配小批量加工、家装施工、手工DIY、设备维保等多种作业场景，无需配套动力源，单人即可快速操作，使用灵活度极高。从功能特性来看，这款G型卡箍采用经典的C形开口框架结构，框架主体为高强度铸造成型，整体刚性充足，夹持受力时不易出现框架形变张开的问题，能稳定传递夹紧力；前端配备可旋拧的T型调节螺杆，螺杆端部带有防滑压头，旋转螺杆即可无级调整夹持开口大小，适配不同厚度的工件夹持需求，压头接触工件时不会刮伤工件表面，同时能增大接触摩擦力，防止夹持过程中工件打滑移位；螺杆的操作手柄采用横向T型设计，握持施力方便，无需额外工具即可手动拧紧，施加足够的夹紧力矩。在设计思路上，这款卡箍优先平衡了夹持强度与操作便携性，框架的弧形过渡结构经过受力优化，在夹持受力时应力会沿框架弧形段均匀分散，避免直角位置出现应力集中导致断裂的问题；螺杆与框架的螺纹配合段做了加长设计，提升螺纹啮合长度，既保证调节过程顺滑无卡顿，也能在大夹紧力下避免螺纹滑牙失效；整体结构没有多余的复杂零部件，日常维护简单，仅需定期在螺纹位置涂抹润滑脂即可长期使用。从外形尺寸与安装边界来看，这款G型卡箍属于中小型手动夹持工具，整体轮廓紧凑，开口深度与最大夹持开度适配常规厚度的板材、型材、小型零部件，无需额外固定安装，使用时直接将开口跨在待夹持工件上，旋转螺杆压紧即可，作业完成后反向旋松螺杆即可快速取下，不会对作业台面或工件造成额外损伤，收纳时占用空间小，可放入常规工具箱内随身携带，适配流动作业、固定工位等多种使用环境。
