轻型Z型爬坡皮带输送设备结构设计

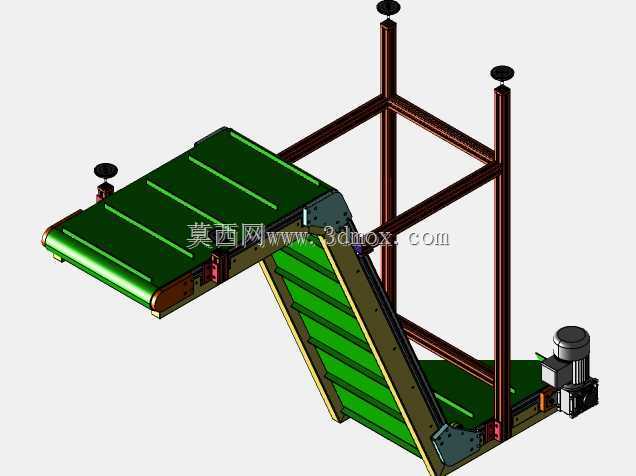

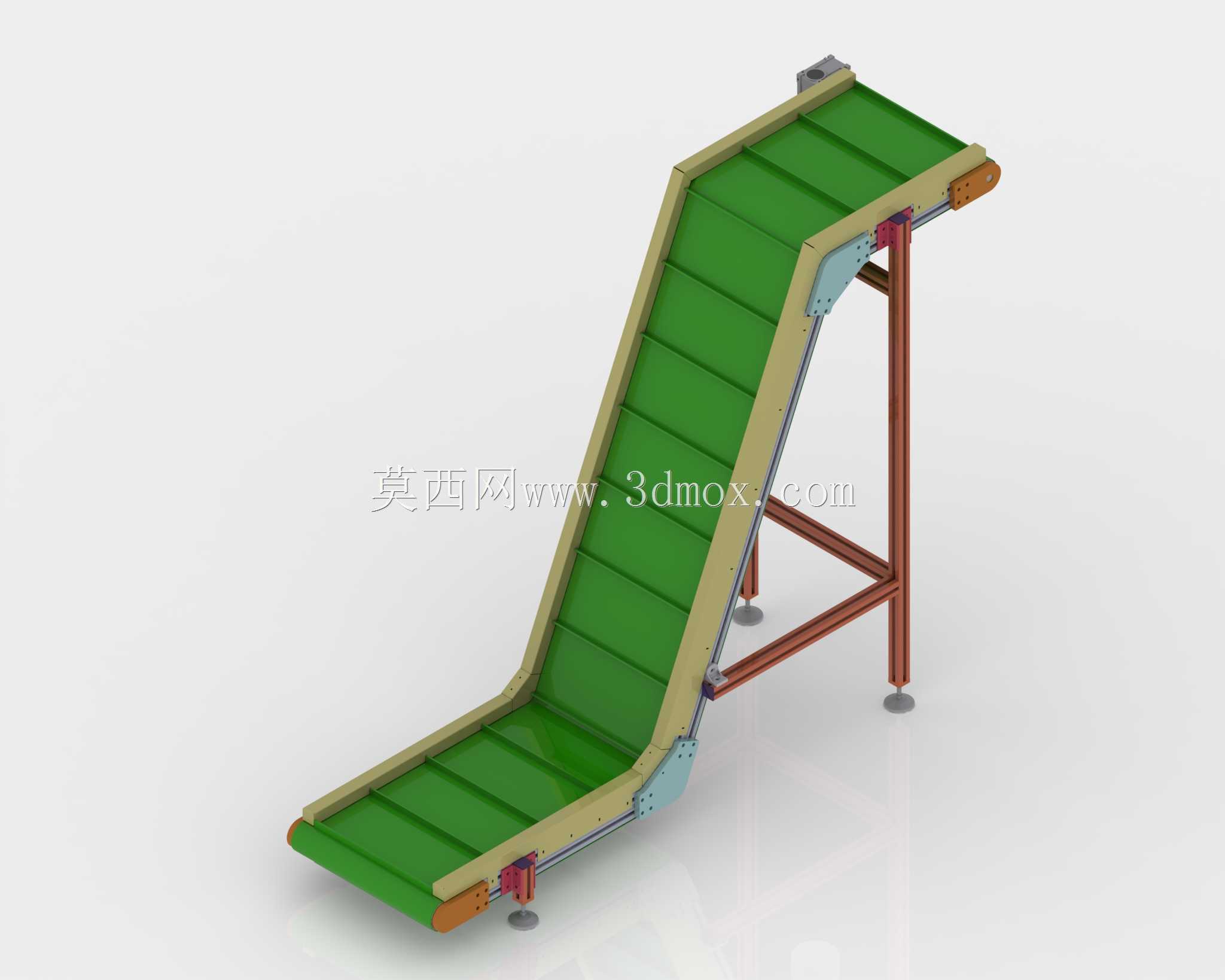

这款Z型带式输送设备主要面向轻工制造、食品加工、包装产线、电子元器件组装等场景的物料转运需求，可实现低位上料、高位卸料的连续化物料输送，解决不同高度工位之间的物料传递痛点，尤其适配空间紧凑、需要跨越设备或工位障碍的车间布局，能够替代人工完成散料、小型盒装件、袋装件的垂直爬坡转运，减少人工搬运的劳动强度，提升产线流转的连续化效率。设备整体采用Z型弯折布局，下端水平段用于承接上游来料，中间倾斜段完成物料的爬坡提升，上端水平段用于向下游工位精准卸料，三段式结构通过平滑过渡的辊组衔接，避免物料在弯折位置出现卡滞、滑落问题。框架部分采用博世力士乐40x80规格工业铝型材搭建，铝型材本身具备重量轻、强度足、模块化拼接精度高的特点，无需复杂焊接即可完成整体框架的组装，后期调整维护时也可快速拆装更换局部构件，适配不同产线的布局调整需求。驱动电机采用反作用臂安装方式，这种安装结构能够抵消皮带运行过程中产生的反作用力矩，减少电机运行时的振动传导，提升设备运行的平稳性，降低长期运行后的结构松动风险。输送面采用绿色防滑挡边皮带，皮带表面的防滑纹理能够提升倾斜段物料与皮带之间的摩擦力，配合两侧的挡边结构，可避免爬坡过程中物料出现侧滑、滚落问题，适配一定倾角的爬坡输送需求。支撑腿部分采用可调节脚杯结构，安装时可根据现场地面的平整度调整各支脚高度，保证设备整体处于水平稳定状态，减少运行过程中的晃动与噪音。设计过程中重点考量了安装边界的适配性，下端水平段的高度适配常规作业台的上料高度，操作人员可直接将物料放置在下端水平皮带上完成上料，上端水平段的出料高度可对接常见的包装机、分拣台、料仓入口等下游设备的进料高度，无需额外增设转接溜槽即可完成物料的顺畅传递。设备整体结构紧凑，占用地面空间较小，倾斜段的倾角经过合理优化，既保证了足够的提升高度，又避免倾角过大导致物料下滑，同时框架侧面预留了传感器安装位，后期可根据产线自动化需求加装光电检测、计数等元器件，接入产线自动化控制系统实现与上下游设备的联动运行。皮带张紧结构设置在设备两端的辊组位置，可通过调节螺栓快速调整皮带张紧度，补偿皮带长期运行后的拉伸变形，保证皮带运行时不跑偏、不打滑，降低日常维护的操作难度。
