激光水准仪主轴精密机械结构

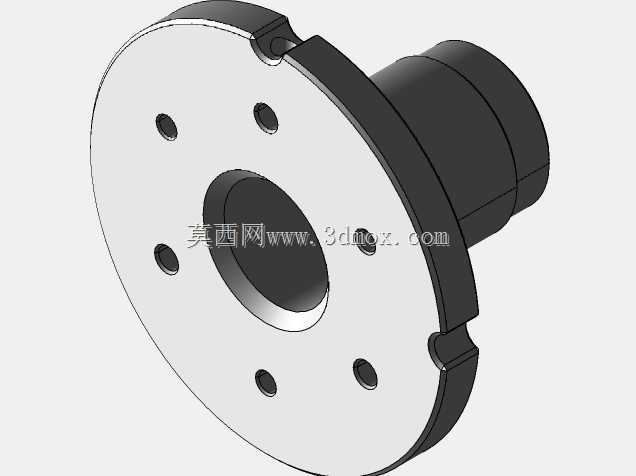

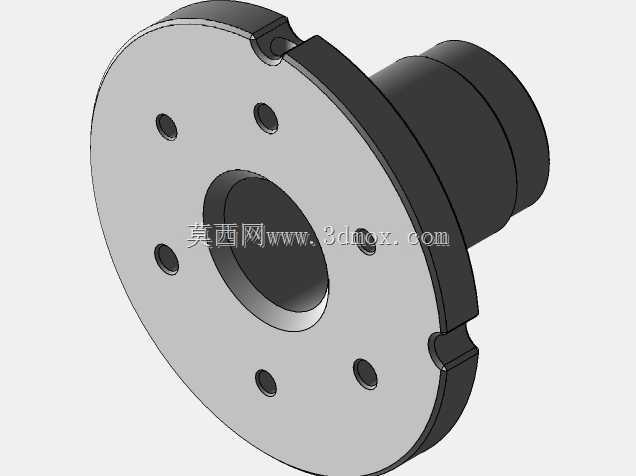

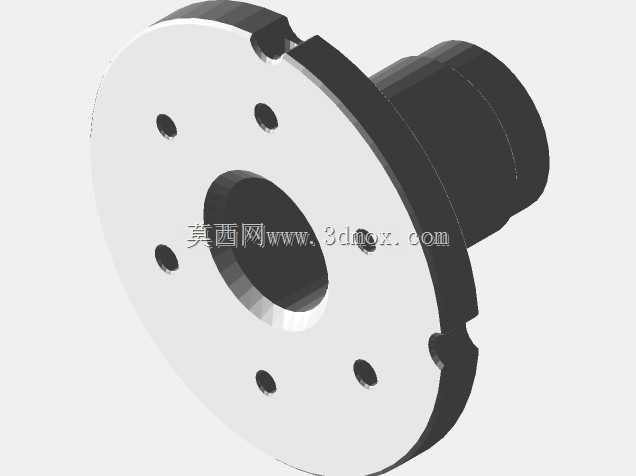

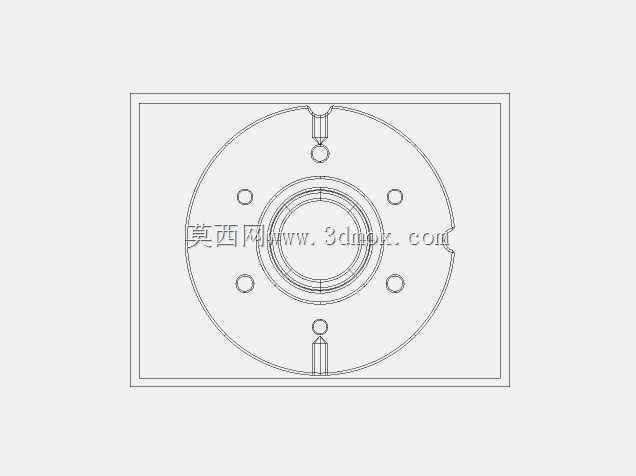

该零件作为激光水准仪的核心回转主轴部件，主要应用于建筑工程施工、地形测绘、设备安装校准等场景下的激光投线测量设备中，承担着承载激光发射模组、实现高精度回转定位、保障激光投线基准稳定性的核心作用。在实际作业场景中，激光水准仪需要在不同工况下持续输出水平、垂直方向的高精度激光基准线，主轴部件的回转精度、结构刚性直接决定了设备的测量误差范围，是保障测绘数据可靠性、施工校准精度的核心结构件。从功能特性来看，该主轴采用法兰式安装结构，前端大直径法兰盘上均匀分布六个安装孔位，可通过紧固件与设备的基座壳体实现稳固连接，法兰盘边缘设置的定位缺口能够在装配时快速完成周向定位，避免装配错位带来的同轴度误差；后端的阶梯轴颈结构用于装配轴承组件与激光发射模组的安装座，轴段的同轴度设计严格控制在微米级公差范围内，保障回转过程中激光模组的径向跳动量控制在允许阈值内，避免激光投线出现偏移、抖动问题。在设计思路上，该结构充分考虑了测绘设备轻量化与高刚性的平衡需求，法兰盘采用大直径薄型结构，既能够增大安装接触面积提升连接稳定性，又能尽可能控制零件整体重量，降低设备整体负重；中心设置的大直径通孔用于穿设激光模组的供电线路与光路校准通道，避免走线干涉回转运动，同时也能减少零件整体重量。从安装边界来看，法兰盘的外径尺寸适配主流便携式激光水准仪的壳体安装位，六个安装孔的孔位分布符合测绘仪器通用安装规范，后端轴颈的直径与长度尺寸匹配标准微型轴承的装配尺寸，可直接适配常规深沟球轴承的安装要求，无需额外定制适配轴承；零件的轴向总长度经过优化，既能够为轴承、激光模组预留足够的安装空间，又不会超出设备内部的腔体尺寸边界，装配后可与设备的调平机构、回转驱动机构完美适配。在实际使用过程中，该主轴的结构设计能够承受日常测绘作业中的轻微振动与冲击，法兰与轴身的过渡位置采用圆角处理，避免应力集中导致的零件变形，长期使用下仍能保持稳定的回转精度，保障激光水准仪在长时间作业过程中始终输出可靠的基准激光线，满足不同场景下的高精度测量校准需求。
