工业装夹用梯形定位夹持构件

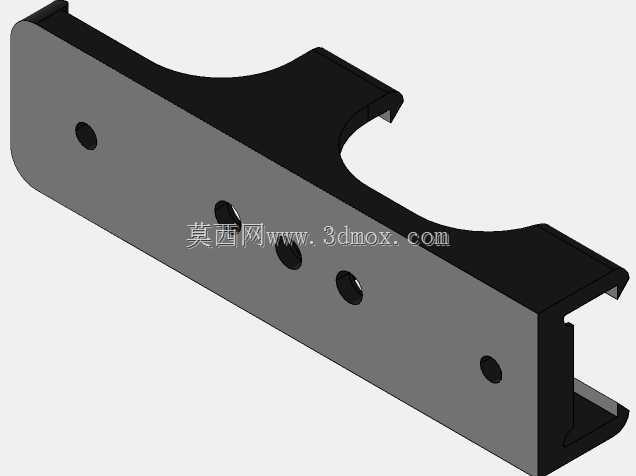

该梯形夹持构件是工业生产工装体系中用于工件定位装夹的专用零件，主要应用在中小批量零件加工工位、装配定位工装、3D打印工件后处理固定工位等场景，能够为待加工或待装配的工件提供稳定的侧向支撑与定位基准，避免工件在加工受力、装配施力过程中出现位移偏移，保障加工尺寸精度与装配对位准确度。从实际用途来看，该构件可直接安装在工装基板、机床工作台面或者专用夹具座上，配合压紧螺栓、定位销使用，其特殊的梯形开口结构能够适配带有对应梯形轮廓的工件侧边，实现快速卡入定位，相比平口钳等通用夹具，针对特定轮廓工件的装夹效率更高，定位重复精度更好，不需要每次装夹都反复找正基准。在功能特性上，构件主体采用板式承载结构，整体刚性充足，板面上分布的多个通孔分为两类，两端的小孔为安装固定孔，用于穿设螺栓将整个构件锁紧在安装基座上，中间排布的三个通孔为定位调节孔，可根据工件的实际尺寸调整安装位置，适配一定尺寸范围内的工件装夹需求；构件一侧的C型开口与梯形轮廓匹配，开口边缘做了贴合倒角处理，能够与工件侧边完全贴合，避免装夹时出现点接触导致的工件压痕或者受力不均问题，构件侧边的折边结构进一步提升了整体的抗弯折能力，在承受较大装夹反力时不会出现形变，保障长期使用的精度稳定性。设计思路上，该构件优先考虑装夹的适配性与结构刚性，整体轮廓采用梯形与直板结合的形态，既保证了与对应工件轮廓的贴合度，又尽可能缩小了构件自身的体积，减少工装安装时的空间占用；孔位排布经过受力校核，固定孔设置在构件两端，能够让装夹受力均匀分布在整个构件长度方向，中间的调节孔沿构件长度方向等距排布，调整行程覆盖常见的同类型工件尺寸范围，不需要额外制作转接件即可完成位置调整；折边结构的高度经过优化，既能够提升结构刚性，又不会与工件或者周边的工装部件产生运动干涉。从安装边界来看，该构件整体为长条形板式结构，安装时需要在基座上预留对应长度的平整安装面，固定孔的孔距为固定值，安装前需要在基座上提前加工对应位置的螺纹孔或者穿栓过孔，构件安装后突出安装面的高度为折边的高度尺寸，周边需要预留足够的工件取放空间，避免工件上下料时与构件产生磕碰；构件的开口朝向可根据实际工装布局调整，既可以单侧安装使用，也可以两个构件对称布置，实现工件两侧的同步定位装夹，适配不同的工装布局需求。
