德国MG34机枪接收器三维结构设计

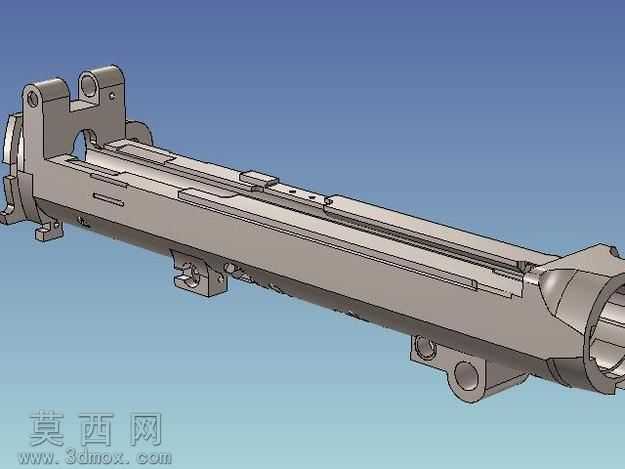

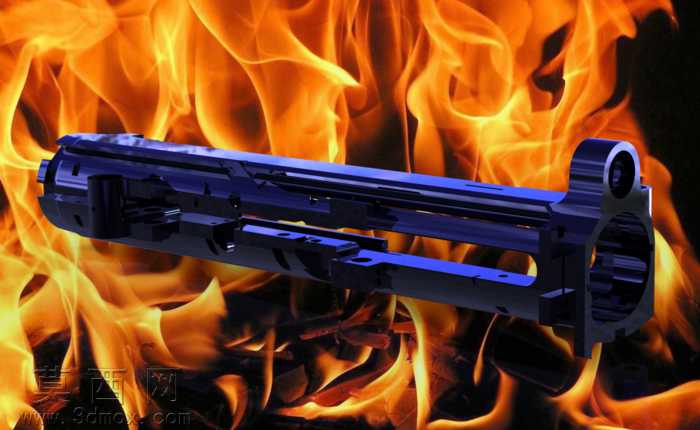

本模型为德国MG34机枪的接收器（机匣）三维结构，建模过程严格参考该型机枪的实物测绘尺寸与原厂设计图纸，采用自顶向下的参数化建模思路完成整体结构搭建。建模初期先梳理接收器作为枪械核心承载部件的功能逻辑：它需要完成枪管节套定位、自动机运动导向、供弹机构安装、发射机构固定、枪身与枪托/两脚架连接等多重功能，因此建模时优先确定各安装基准面的位置公差，保证各配合部位的尺寸精度符合枪械装配要求。模型完整还原了接收器的长条形主体结构，前端的枪管节套连接座设置有对称的铰接销孔，用于枪管的快速更换与节套锁紧；主体上部的导轨结构精准复刻了自动机往复运动的导向槽，槽内的限位凸台、让位凹槽均按照实物结构还原，保证自动机运动行程的限位准确；侧面的多组安装凸台分别对应供弹机构、扳机组件、保险结构的安装点位，凸台上的螺纹孔、定位销孔均按照标准枪械紧固件规格建模，未做简化省略；下部的抛壳窗让位结构、弹匣/弹链供弹接口的卡位结构也完整呈现，还原了该型机枪双供弹模式的结构基础。材质设置上采用枪械常用的合金钢材质表现，渲染时赋予金属表面哑光烤蓝的质感，边缘的机加工痕迹、装配倒角均做了细节处理，还原金属切削加工的真实质感；结构上区分了一体加工的主体部分与可拆卸的连接销、限位块等小零件，各零件间的装配关系清晰，可直接用于装配干涉检查、结构原理演示。建模过程中对薄壁部位做了厚度校验，对受力集中的铰接部位做了结构加强的细节还原，既保证了外观还原度，也符合该部件实际的力学结构逻辑，可用于军工装备结构教学、枪械原理演示、三维装配练习等场景。
