内燃机弯管式排气导流结构设计

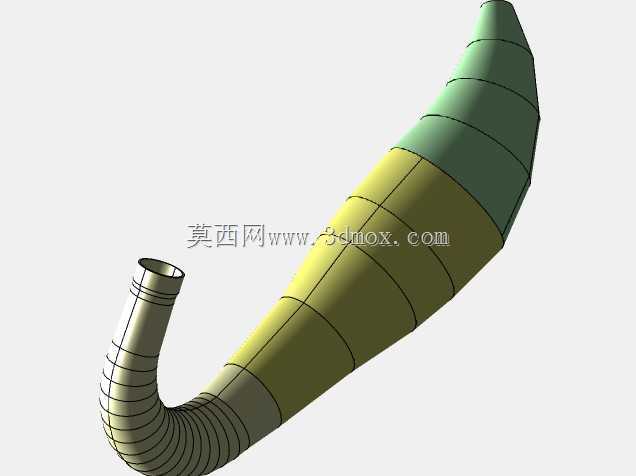

该排气导流结构主要应用于小排量单缸内燃机的排气系统末端，适配通用动力机械、小型农用作业设备、非道路移动机械的排气输出场景，核心作用是将气缸燃烧后产生的高温高压废气有序引导排出，同时通过渐变的管腔结构调整排气脉冲节奏，降低排气过程的气流紊流与背压，减少动力输出过程中的排气阻力，间接提升内燃机的燃烧效率与动力响应表现。在实际设备运行过程中，该结构直接对接内燃机排气歧管出口，废气从前端小口径弯管段进入结构内部，顺着渐变扩张的管腔逐步完成气流减速与整流，最终从大口径尾端排出，能够有效削弱排气过程的高频噪声，同时避免高温废气直排对周边设备部件造成热辐射损伤。设计过程中首先确定了前端安装接口的尺寸边界，小口径弯管段采用等径圆弧过渡设计，弯曲弧度匹配内燃机舱内的安装空间，避开周边的燃油管路、电路线束与散热部件，保证安装过程中不会与其他零部件产生干涉；管身主体采用分段渐变扩张的结构形式，每一段的锥度变化都经过气流走向模拟，避免管腔内部出现气流死角造成积碳堆积，分段式的外形结构也兼顾了生产加工过程中的成型便利性，降低薄壁管件的加工难度。整体结构的安装边界充分考虑了通用小型内燃机的舱位布局，前端接口预留了卡箍安装的配合位，无需额外改装即可适配多数同排量机型的排气出口尺寸，管身的固定点位设置在弯管与扩张段的衔接位置，能够承受设备运行过程中的振动载荷，避免长期使用后出现连接松动、结构开裂的问题。管腔内壁采用顺滑过渡设计，没有突兀的台阶与棱角，能够减少废气中的颗粒物附着，降低长期使用后的堵塞风险，不同分段的壁厚根据工作温度区间做了差异化设计，靠近进气端的弯管段壁厚更大，能够承受更高的废气温度与气流冲击，尾端扩张段适当调整壁厚，在保证结构强度的前提下控制整体重量，降低设备整体的负载。
