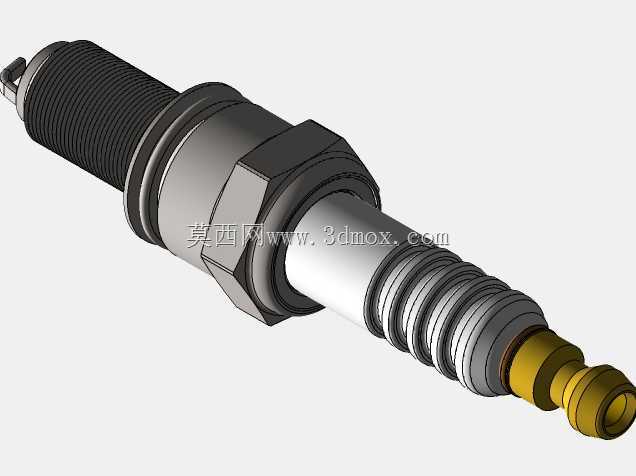

车用点火系统火花塞结构三维数模

这款火花塞是内燃机点火系统的核心执行部件，主要适配车用往复式汽油发动机，也可通用在小型通用汽油机、园林机械动力、摩托动力等需要高压跳火点燃混合气的场景中，是发动机做功冲程顺利启动、持续稳定运转的关键零件。它的核心功能是将高压线圈传导过来的脉冲高压电引入燃烧室，通过电极间隙击穿空气产生电火花，点燃气缸内被压缩的油气混合气，让发动机完成做功循环，同时自身还要承受燃烧室内的高温高压冲击、燃气腐蚀以及频繁的电压冲击，保证长期工作的可靠性。

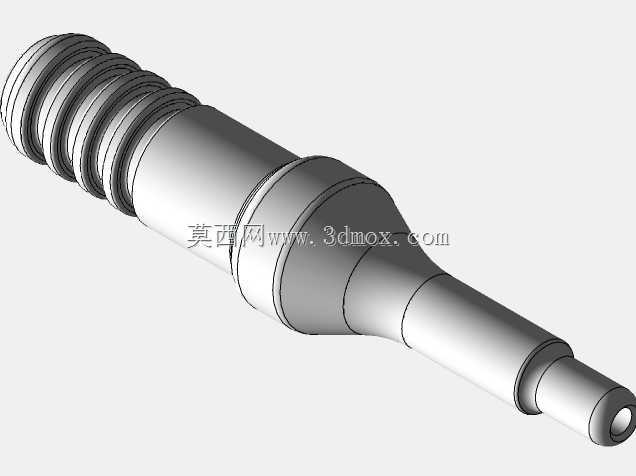

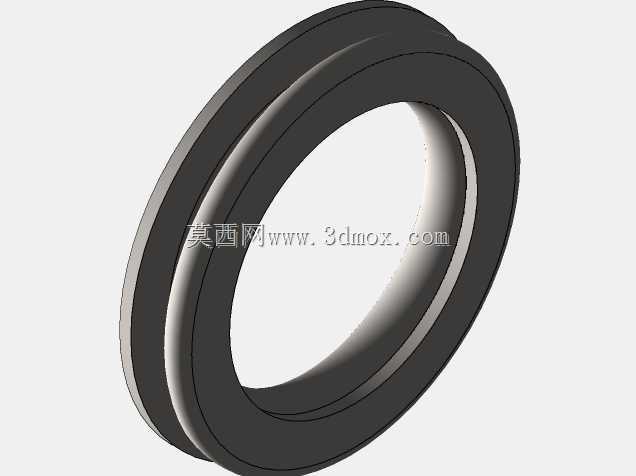

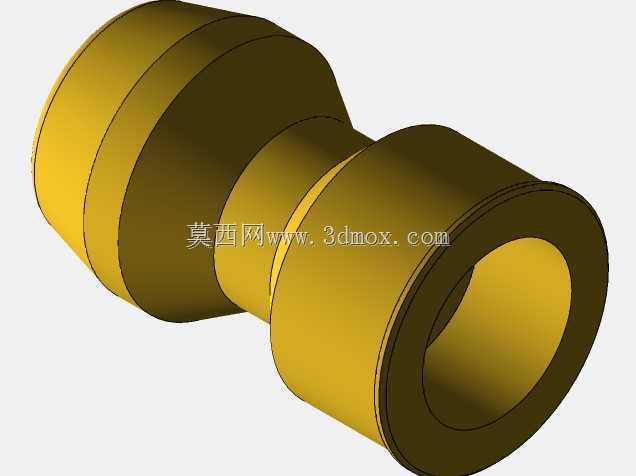

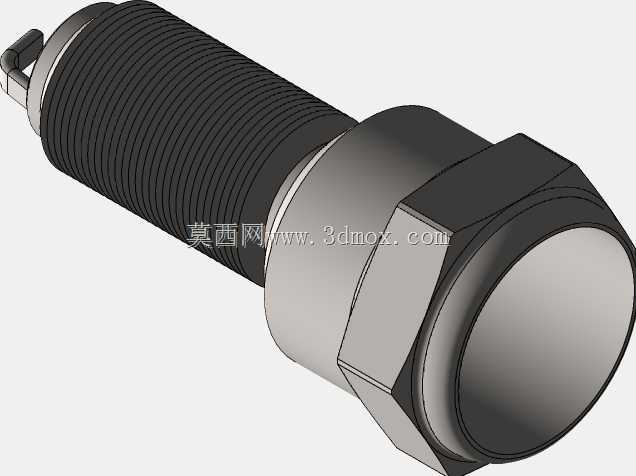

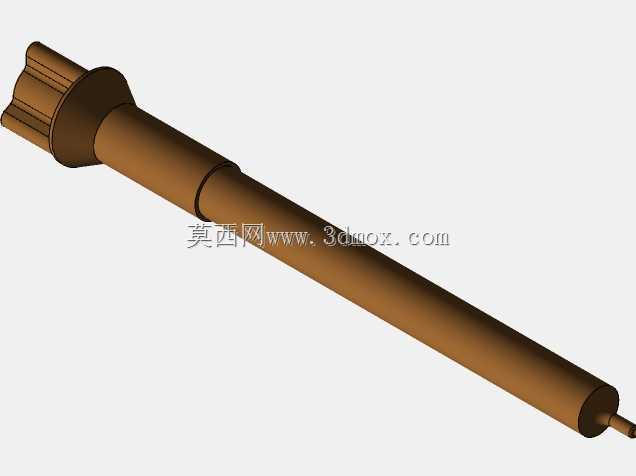

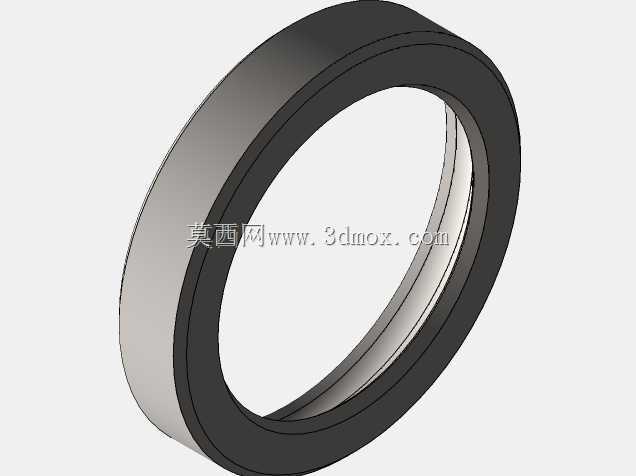

从设计思路来看，这款模型完整还原了火花塞的分层功能结构：最上端的接线螺母用来对接高压点火线，保证高压电传导的接触稳定性；往下的多层褶皱绝缘瓷套采用棱纹结构设计，既可以增加爬电距离，避免高压电沿绝缘体表面漏电，也能提升壳体与中心电极之间的绝缘性能，同时褶皱结构还能缓冲发动机工作带来的振动，避免瓷体受应力开裂；中间的六角金属壳体是安装施力部位，标准对边尺寸适配常用火花塞套筒，方便维修拆装时施加扭矩；壳体上的螺纹段是安装连接结构，严格匹配发动机缸盖的火花塞安装孔螺纹规格，设计时充分考虑了安装拧入深度的边界，保证电极端伸入燃烧室的位置符合燃烧室设计要求，不会因为伸入过长碰击活塞顶部，也不会因为伸入过短导致点火位置偏离最优区域，造成燃烧效率下降；壳体与瓷体之间的多层密封垫圈结构，既可以保证拧入安装后的燃气密封，避免缸压泄漏，也能起到一定的导热作用，将燃烧产生的部分热量通过壳体传导到缸盖散热；最下端的中心电极与侧电极保留了标准点火间隙，侧电极焊接在壳体下端，与中心电极形成稳定的跳火间隙，电极端头的造型也还原了常规镍铜合金电极的结构特征，兼顾点火可靠性与使用寿命。

在安装边界设计上，模型还原的螺纹公称直径、螺纹长度、六角对边尺寸都符合主流车用火花塞的通用规格，安装时的拧紧扭矩适配范围、密封垫圈的压缩量都和实际产品一致，能够直接用于发动机点火系统的装配模拟、维修教学演示，也可以作为动力总成三维装配的配套零件使用，还原发动机周边附件的完整装配关系。整个模型的各段结构分界清晰，金属壳体的防锈镀层质感、绝缘瓷体的陶瓷质感、电极部位的金属质感都做了区分，能够直观展现火花塞的内部构造与外部装配特征，帮助理解点火部件的工作原理与安装要求。
