车床用托尔诺台面进给传动工作台结构

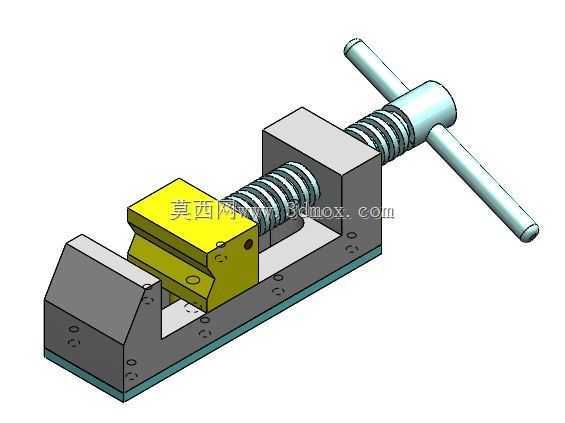

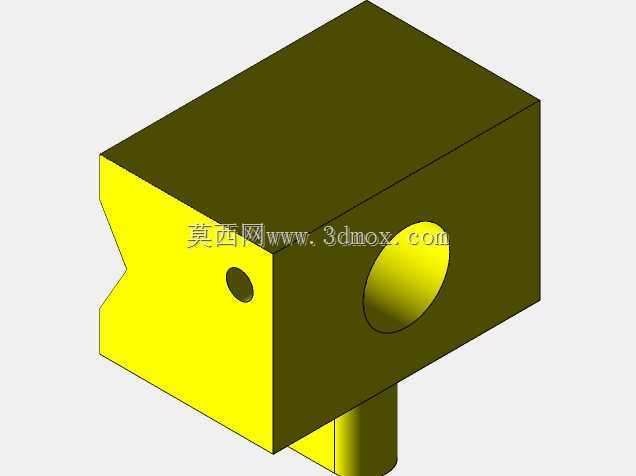

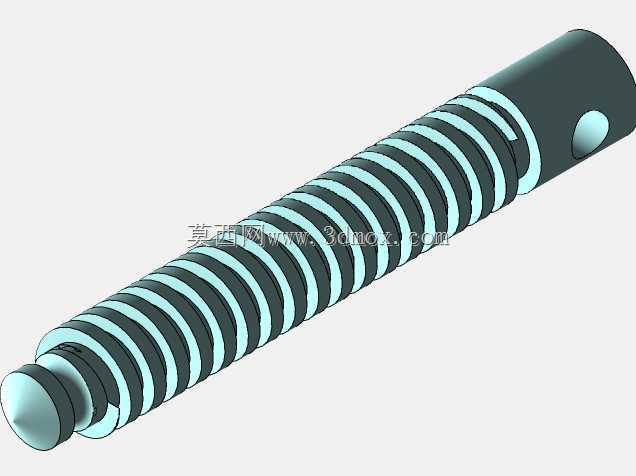

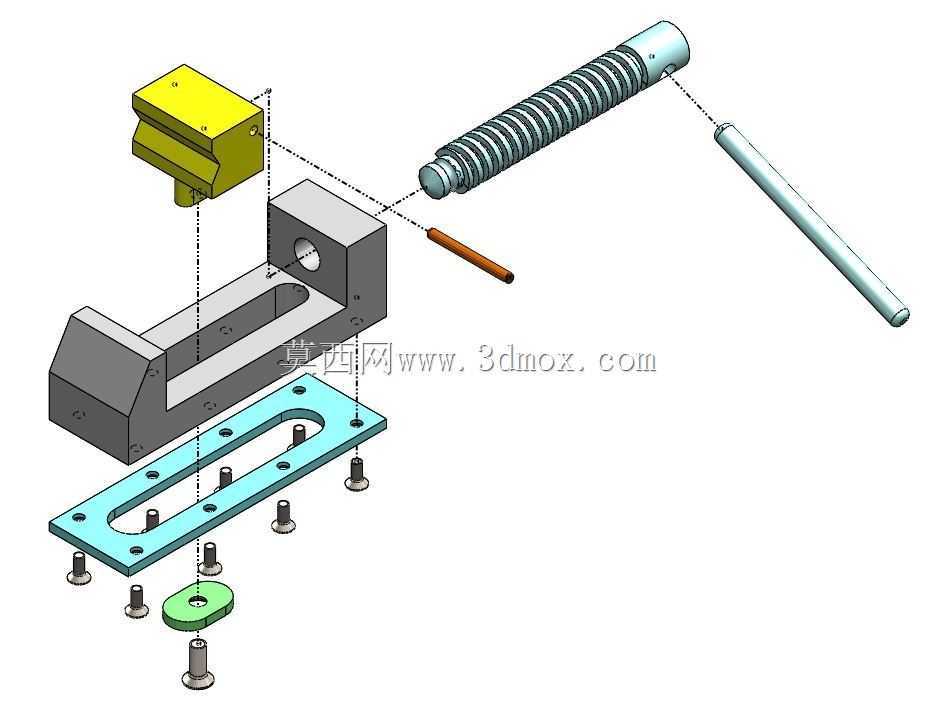

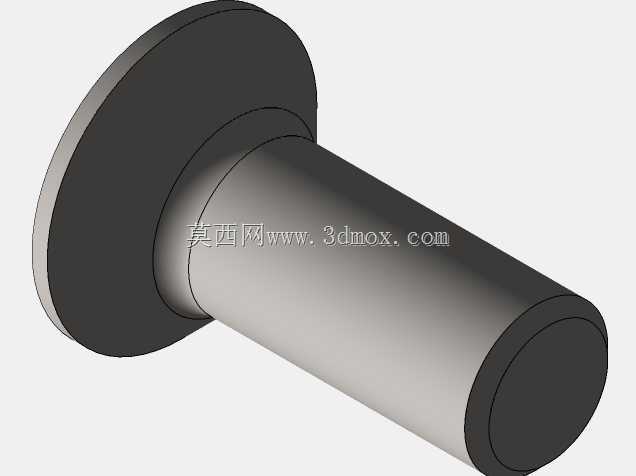

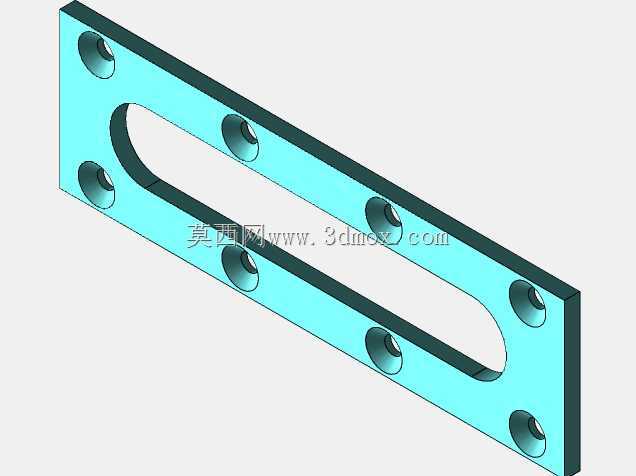

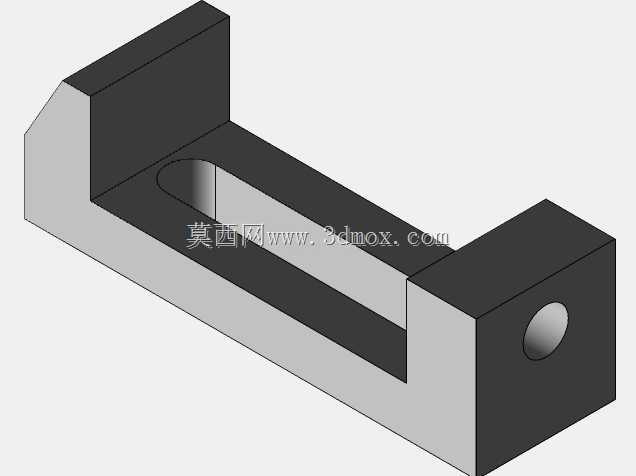

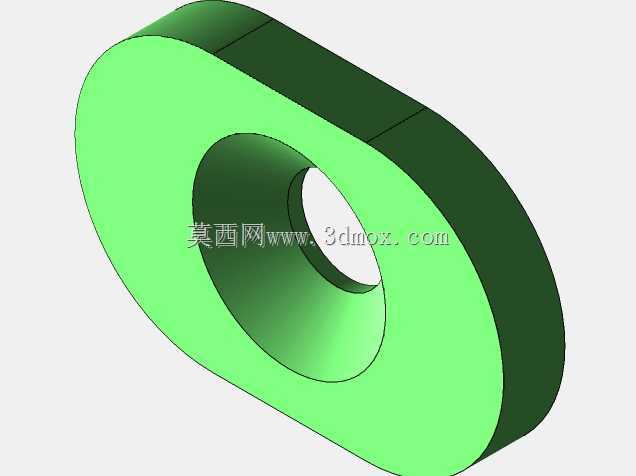

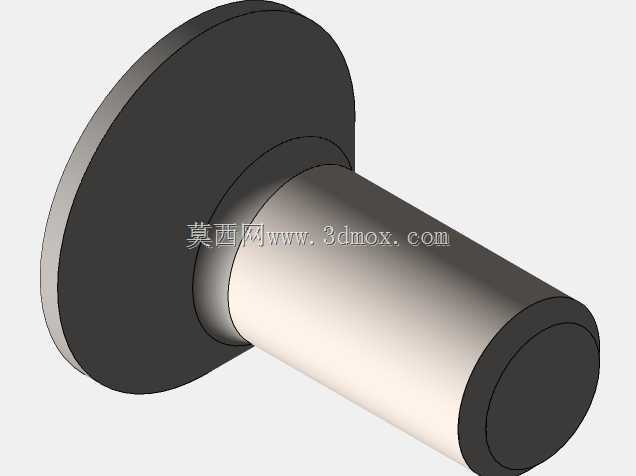

该结构是应用于普通卧式车床进给工位的专用台面组件，主要承担车床加工过程中工件的精准位移承载、进给导向与装夹定位功能，适配小型轴类、盘类零件的车削加工场景，可直接替换同规格车床的原有进给台面，也可作为小型专用车床的定制化进给单元使用，在仪表车床、小型教学车床、精密小件车削设备中都能适配安装。整套结构采用分层堆叠的模块化设计思路，核心由基座承载件、滑动导向板、传动丝杠、调节杆、锁紧压块、紧固件六大功能部分组成，基座作为整个工作台的安装基准，底部预留与车床床身导轨匹配的安装接口，可通过螺栓直接固定在床身预设的安装位上，安装边界适配床身宽度120-160mm的小型车床，整体安装后总高度不超过85mm，不会干涉车床原有刀架的回转行程与尾座的顶进空间。滑动导向板采用长圆孔调节设计，可实现横向30mm范围内的位置微调，配合底部的调节垫片，能够补偿长期使用产生的导轨磨损间隙，保证进给过程的直线度误差控制在0.02mm以内；传动部分采用梯形丝杠配合光杆导向的组合结构，丝杠导程为4mm，转动调节杆即可带动台面实现平稳的纵向进给，进给行程可达120mm，丝杠端部预留手轮安装接口，可根据使用需求加装手动手轮或连接伺服进给单元，适配手动加工与自动进给两种加工模式。锁紧压块设置在滑动台面的上部，可通过侧面的紧固螺钉实现工件或夹具的快速装夹，压块的V型定位面可适配直径6-30mm的轴类零件装夹，也可换装平口钳等通用夹具完成异形零件的固定。整套结构的所有连接紧固件均采用标准内六角圆柱头螺钉，拆装维护便捷，各运动接触面均预留润滑脂加注空间，日常维护仅需定期涂抹润滑脂即可保证长期运行的顺畅性，不会出现卡滞、爬行等进给异常问题，能够满足小型车床日常小件精密车削的定位、进给、装夹全流程功能需求，结构紧凑无冗余设计，在有限的安装空间内实现了稳定的进给导向与装夹功能。
