内径30mm卡丁车铝制制动盘托架设计

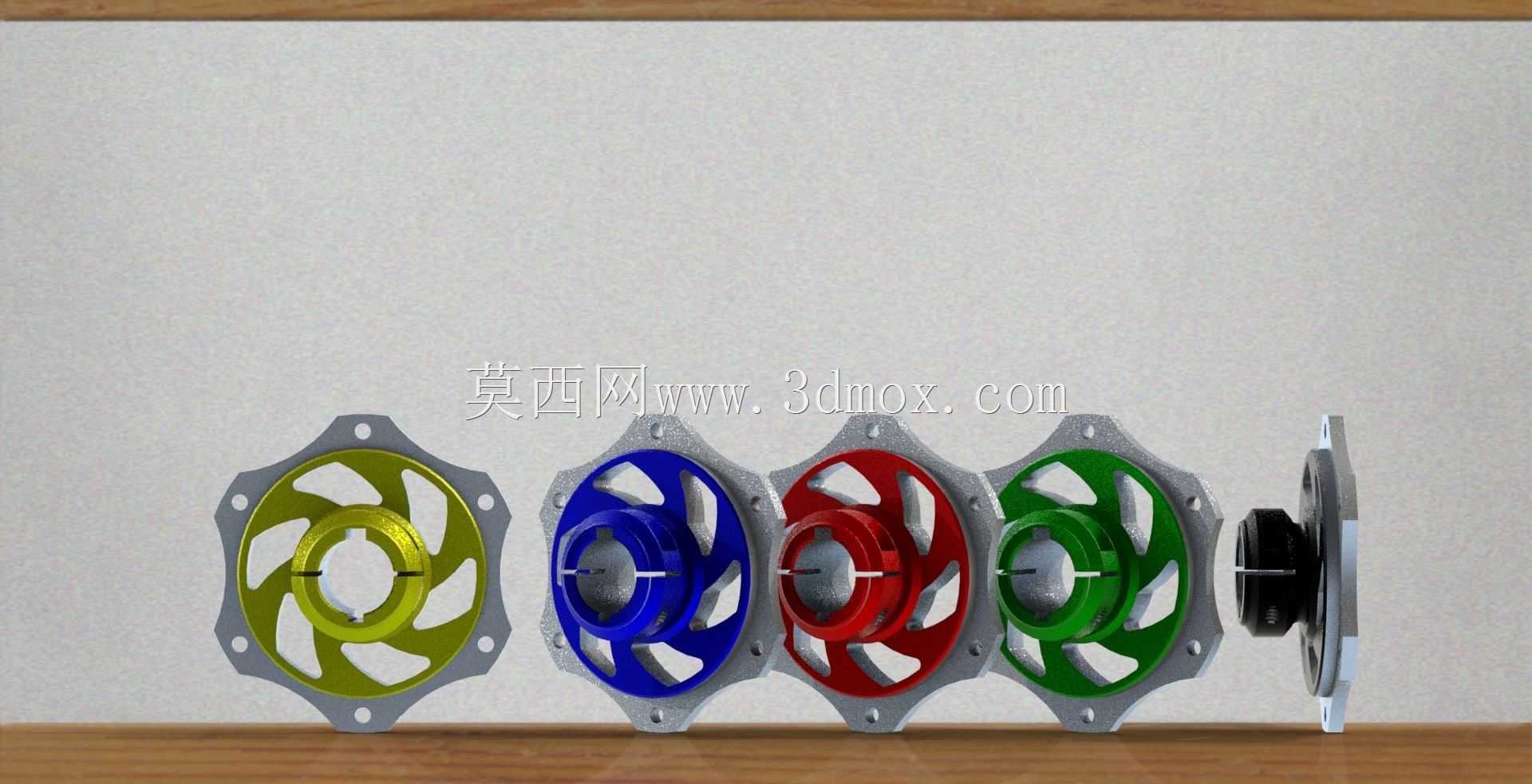

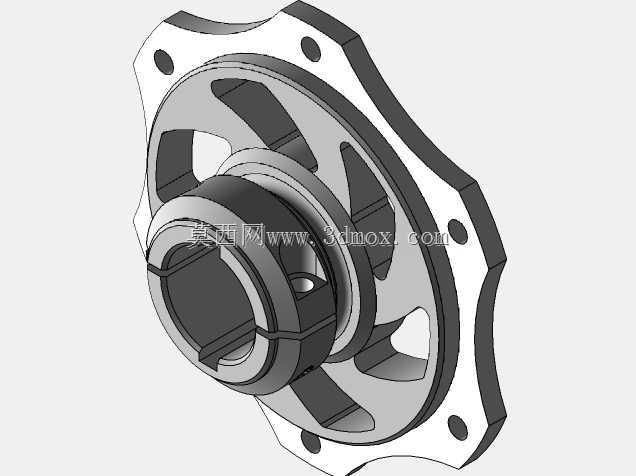

这款铝制制动盘托架主要应用于小型竞速卡丁车的行走制动系统中，安装在轮毂与制动盘的衔接位置，承担制动盘定位、载荷传递、制动扭矩传导的核心作用，是卡丁车制动系统中保障制动稳定性与行驶安全性的关键衔接部件。在卡丁车的实际竞速行驶场景中，该托架需要持续承受制动过程中产生的径向冲击与周向扭矩，同时还要应对场地竞速中频繁加减速带来的交变载荷，因此在设计阶段就充分考虑了轻量化与结构强度的平衡。从功能特性来看，这款托架适配内径30mm的安装轴径，预留了6mm与8mm两种规格的键槽结构，能够匹配不同规格的传动半轴安装需求，无需额外加工调整即可完成装配，大幅降低了改装与维护的适配成本。托架主体采用镂空辐条式结构设计，在保证整体结构刚度满足制动载荷要求的前提下，尽可能去除了非受力区域的多余材料，既实现了部件的轻量化，降低了轮毂端的簧下质量，提升卡丁车的转向响应灵敏度，同时镂空结构也能为制动盘提供更好的通风散热空间，减少长时间连续制动带来的热衰减问题，提升制动系统的持续工作稳定性。在安装边界设计上，托架外圈采用均匀分布的安装孔位，孔位位置与常规卡丁车制动盘、轮毂的安装孔距完全匹配，安装时只需对准孔位锁紧固定螺栓即可完成装配，安装面经过平面度公差控制，能够保证制动盘安装后与半轴的垂直度，避免制动过程中出现偏磨、抖动的问题。托架的中心定位孔与轴径采用间隙配合公差设计，既保证安装时的便捷性，又能控制装配后的同轴度误差，减少高速转动时的动不平衡量。不同配色的表面处理方案不仅能够满足不同车架的外观改装需求，同时表面的阳极氧化层也能提升铝制部件的耐磨性能与抗腐蚀能力，延长部件在户外场地使用时的使用寿命。在设计思路上，这款托架完全围绕卡丁车场地竞速的实际使用需求展开，摒弃了多余的冗余结构，所有结构设计都服务于载荷传递、安装适配、散热减重三个核心目标，既满足了竞技场景下对部件强度、可靠性的严苛要求，也兼顾了改装场景下的适配便捷性与外观个性化需求，能够适配多数主流的入门级与娱乐级卡丁车改装升级需求。
